Klemmenkonfiguration
18
KL2502, KL2512
Interbus-Koppler BK4000

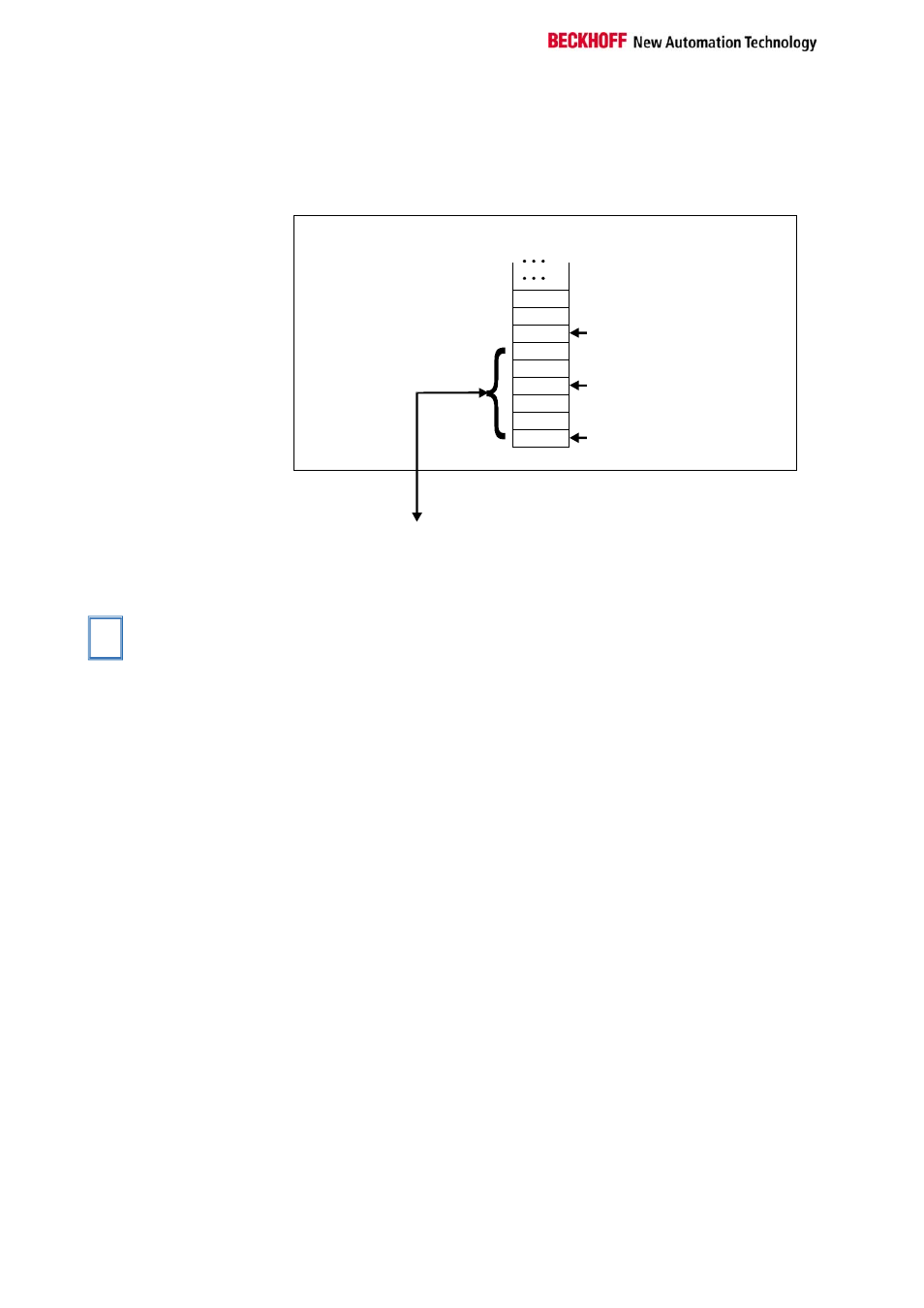

Der Interbus Koppler BK4000 mappt die KL2502 standardmäßig mit 6 Byte
Eingangs- und 6 Byte Ausgangsdaten. Eine Parametrierung über den
Feldbus ist nicht möglich. Bei Konfigurationsänderungen ist die KS2000 zu
benutzen.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 2 = 3
KL2502 Kanal 1
KL2502 Kanal 2
Offset Klemme 2 Kanal 1 = 6
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden (KS2000).
K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
D0 - 1
D0 - 0
Nutz H
Nutz H
D1 - 0
D1 - 1
Nutz L
C/S - 0
C/S - 1
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben
Nähere Angaben zur Mapping-Konfiguration von Buskopplern finden Sie
im jeweiligen Buskoppler-Handbuch unter "Konfiguration der Master".
i
Hinweis
Im Anhang befindet sich eine Übersicht über die möglichen Mapping-
Konfigurationen in Abhängigkeit der einstellbaren Parameter.
Parametrierung mit KS2000 Die Parametrierungen können unabhängig vom Feldbussystem mit der
Beckhoff Konfigurationssoftware KS2000 über die serielle
Konfigurationsschnittstelle im Buskoppler durchgeführt werden.
