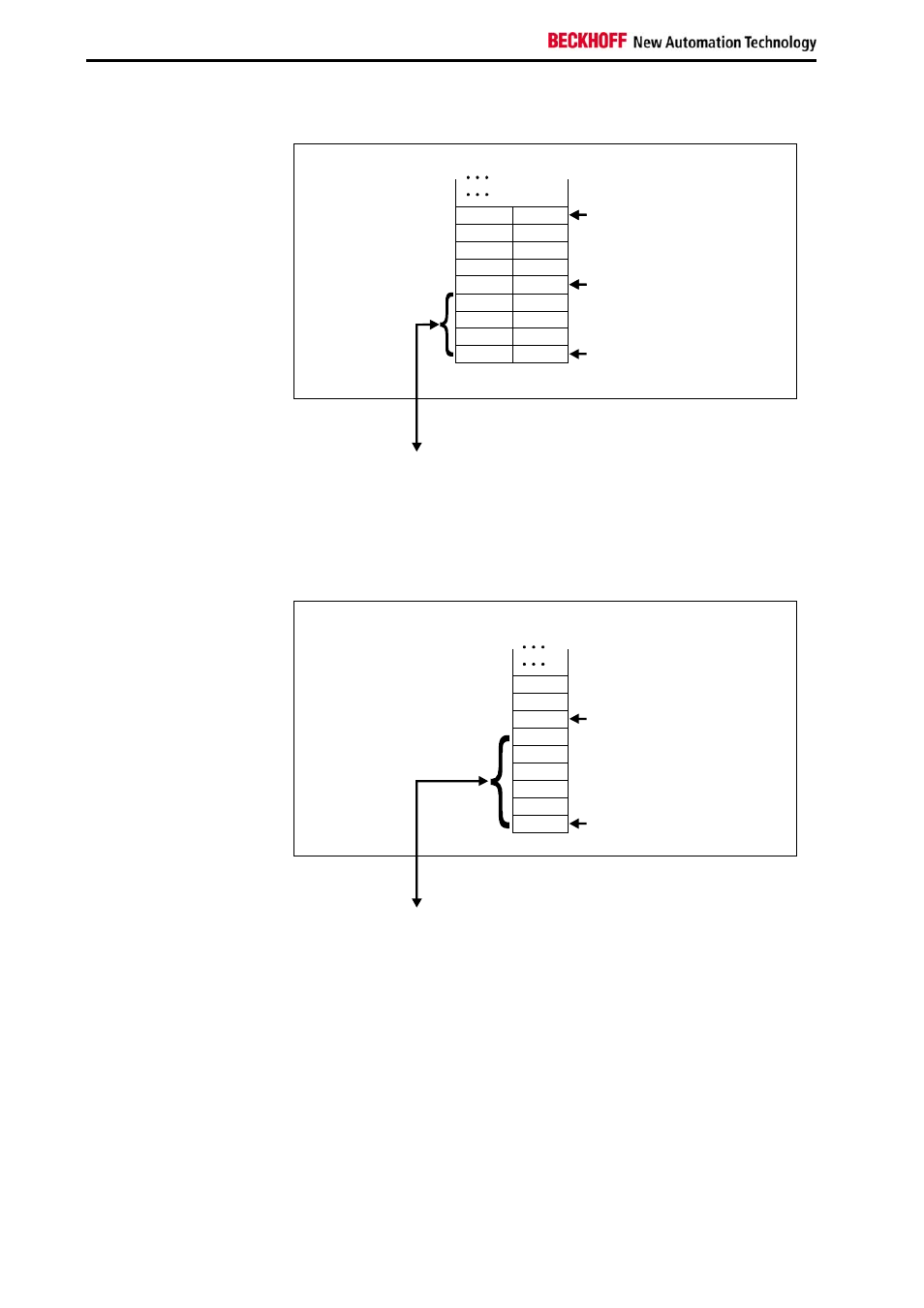

Klemmenkonfiguration
8 KL5001
0 Offset Klemme 1 Kanal 1 = 0
Offset Klemme 2 Kanal 1 = 4
KL5001
Offset Klemme 2 Kanal 2 = 8
Nutzdatenzuordnung je
nach Mappingkonfiguration
K-Bus
Beckhoff-Lightbus
Buskoppler
BK2000
Zur Busklemme
L H
C/S
D0
D2
Nutz L Nutz H
Nutz H Nutz L
- -
-
D1
D3
C/S
C/S
C/S
Die Klemme wird
im Buskoppler
gemappt.
Profibus-Koppler BK3000 Beim Profibus-Koppler BK3000 muss in der Masterkonfiguration festgelegt
werden für welche Klemmenkanäle das Control-/Statusbyte mit eingeblen-
det werden soll. Wird das Control/Statusbyte nicht ausgewertet, belegt die
KL5001 4 Byte Eingangsdaten. Das Bild zeigt das Mapping mit Con-
trol/Status-Byte.
Offset Klemme 1 Kanal 1 = 0
KL5001
Offset Klemme 2 Kanal 1 = 6
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
K-Bus
Profibus Buskoppler
BK3000
Zur Busklemme
D3
D2
D0
-
D1
Nutz H
Nutz L
Nutz L
C/S 0
Die Klemme wird
im Buskoppler
gemappt.
Interbus Koppler BK4000 Der Interbus Koppler BK4000 mappt die KL5001 standardmäßig mit 4 Byte
Eingangsdaten. Eine Parametrierung über den Feldbus ist nicht möglich.
Soll das Control/Statusbyte verwendet werden, wird die Software KS2000
zur Konfiguration benötigt.
