8 Elektrische Installation Drive Technology
30 Version: 2.4 AM8000 und AM8500

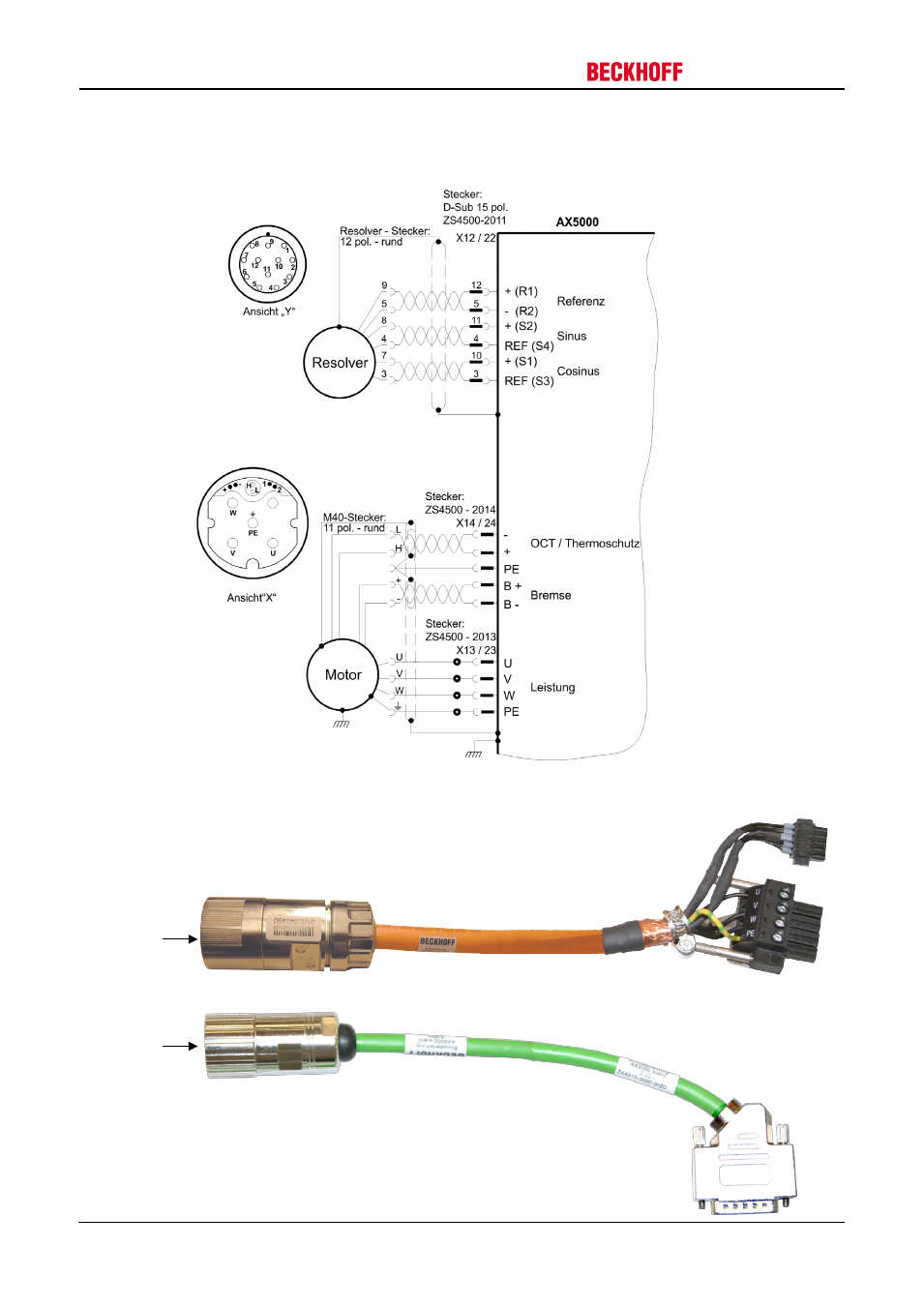

8.9 Anschlussbild AX5000 für Motoren mit Resolver
Servoverstärker: AX5125
Motoren : AM806x, AM856x (ab Q-Wicklung) und AM807x
Thermoschutz und Bremse
Leistungsstecker Motorleitung
11 pol. – rund Speedtec ZK4500-8025-xxxx
Ansicht „X“
Ansicht „Y“
Resolverstecker Resolverleitung
12 pol. – rund Speedtec ZK4530-8010-xxxx
D-Sub 15 polig
Leistung
