INSTALLATION DER IRONLESS LINEARMOTOREN
3.1. Reihenfolge
der
Installation

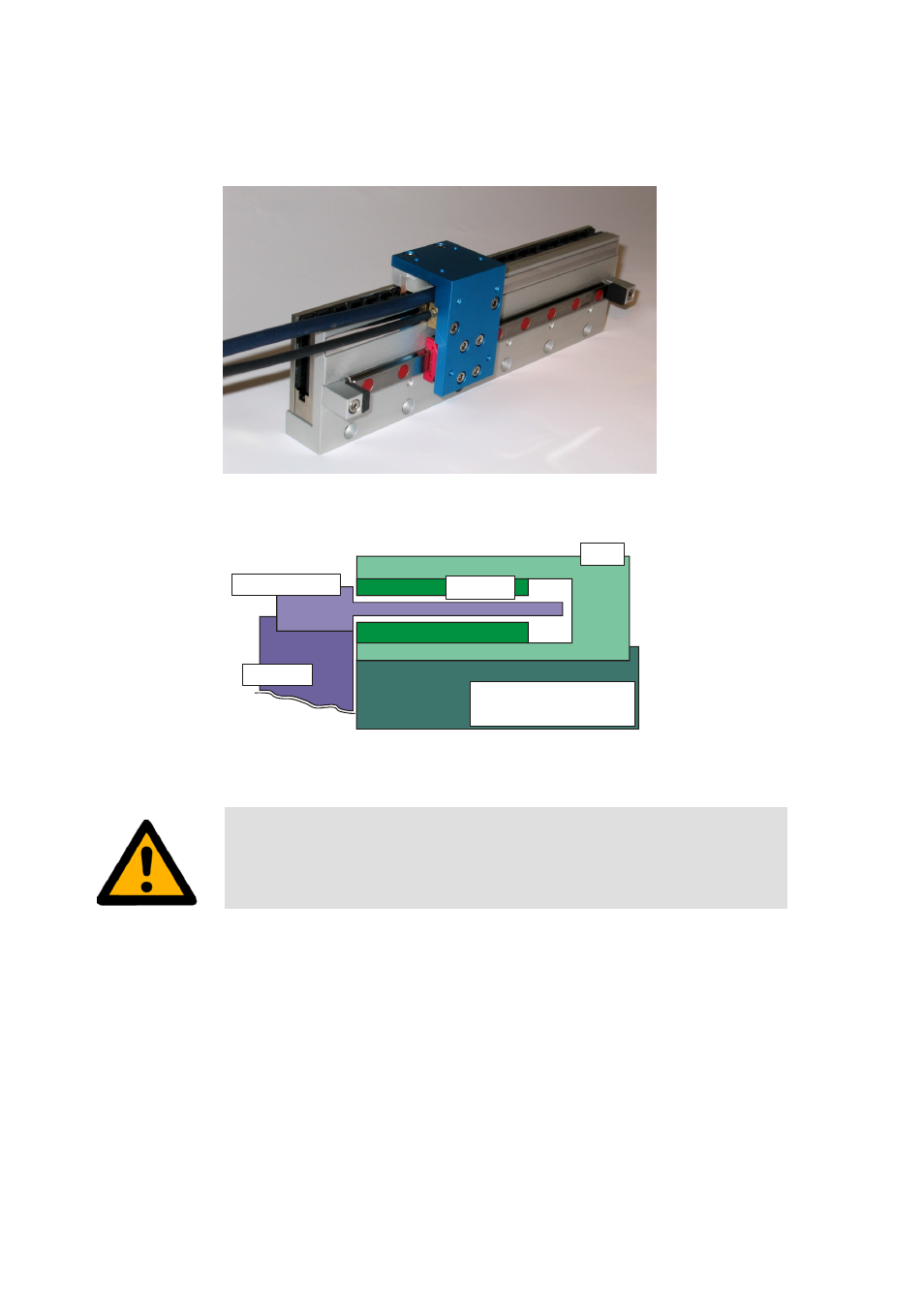

Abbildung 5: Ironless Linearmotorsystem
Joch
Magnet
Spuleneinheit
Schlitten
Tragrahmen für
Magnetwegstrecke
Abbildung 6: Spuleneinheit, Schlitten, Magnetjoch und Tragrahmen, schematisch
Die in dieser Anleitung vorgegebene Installationsreihenfolge
muss beachtet werden. Eine andere Reihenfolge kann Ihrer
Maschine Schäden zufügen.
Vor der Installation der Linearmotorkomponenten muss die Installation
des Tragrahmens fertig gestellt sein. Sowohl die Schienen als auch der
Messstab müssen ordnungsgemäß auf dem Tragrahmen montiert und
ausgerichtet sein. Der Schlitten muss mit Lagern, Dämpfern, linearer
Sonde und erforderlichen Kabeln derart ausgestattet sein, dass eine
sanfte, sichere und gut positionierte Fahrt des Schlittens über die
Wegstrecke gewährleistet ist. Die Funktionsfähigkeit der Lager und
Dämpfer, sowie die Führung der beweglichen Kabel muss getestet
werden.
Die richtige Installationsreihenfolge ist wie folgt:
