BECKHOFF AL3800 - Handbuch (Seite 7)

BECKHOFF INSTALLATION DER IRONLESS LINEARMOTOREN
7 KOMPONENTEN
Kapitel
K
2. Komponenten

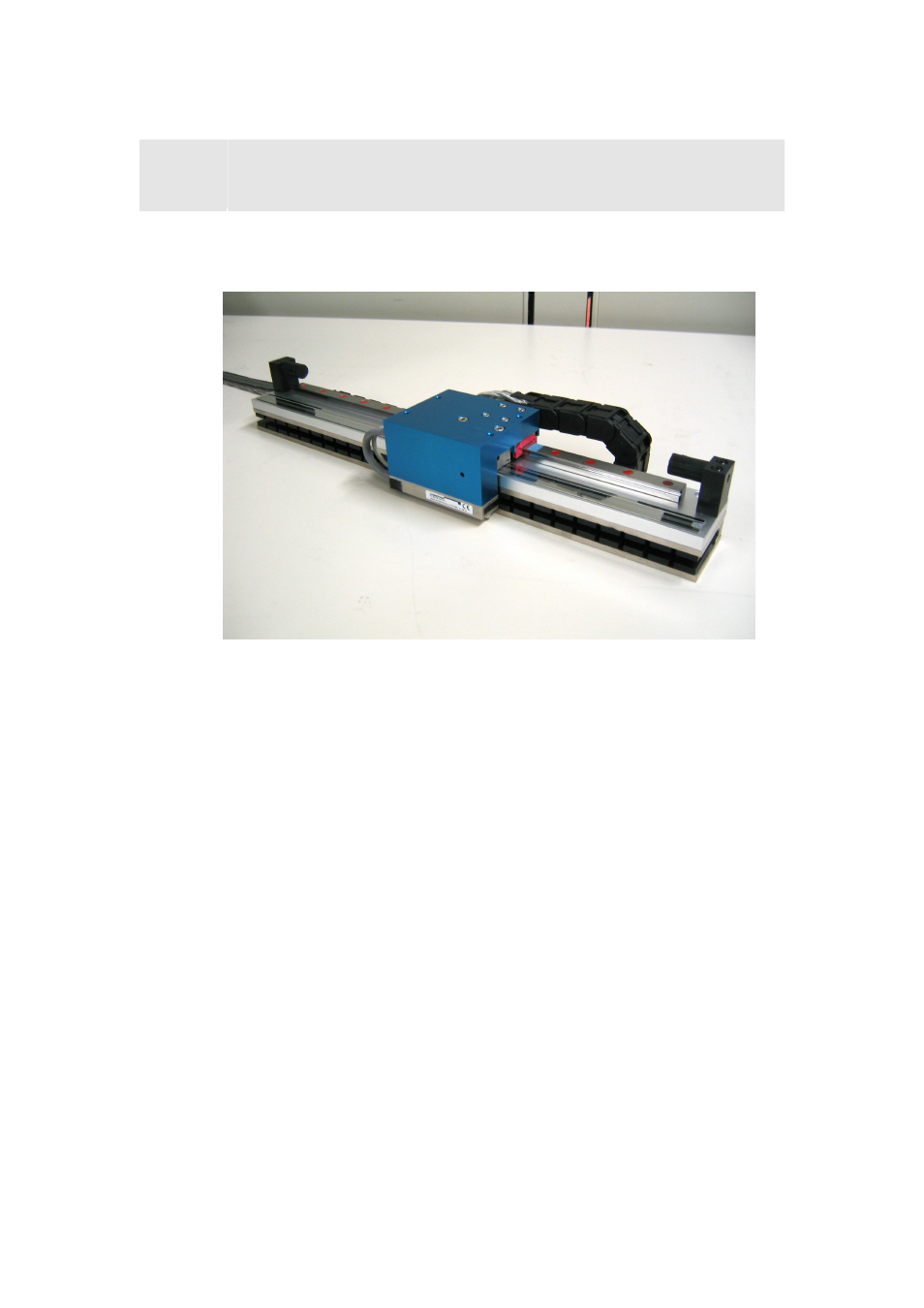

Abbildung 1: Ein zusammengesetztes Ironless Linearmotorsystem
Ein Ironless Linearmotor von Beckhoff ist kein in sich geschlossenes
System. Einerseits umfasst es verschiedene Komponente, wie eine
Spuleneinheit und mehrere Magnetjoche. Anderseits muss es in ein
gesamtes Maschinenkonzept oder eine gesamte Arbeitseinheit
eingebunden sein. Die Größe und Form des Tragrahmens, die
Konstruktion des Schlittens, der Lagertyp oder die Art der Dämpfer
hängen von der Anwendung ab. Tragrahmen und Schlitten müssen
z.B. so entworfen sein, dass ein geringer Luftspalt zwischen
Spuleneinheit und Magneten entsteht.
