Differenzdruckmessung
Die​1-Kanal-Differenzdruck-Messklemme​KM3701​misst​Druckunterschiede​zwischen​zwei​Schlauchanschlüssen.​Der​
Differenzdruck​kann​bis​zu​einem​Umgebungsdruck​von​7.000​hPa​(7​bar)​zwischen​beliebigen​Punkten​gemessen​werden.​Der​
Messbereich​der​Differenz-Druckmessklemme​liegt​zwischen​0​und​100​hPa​(100​mbar).​
​
P1 > P2
P1
P1

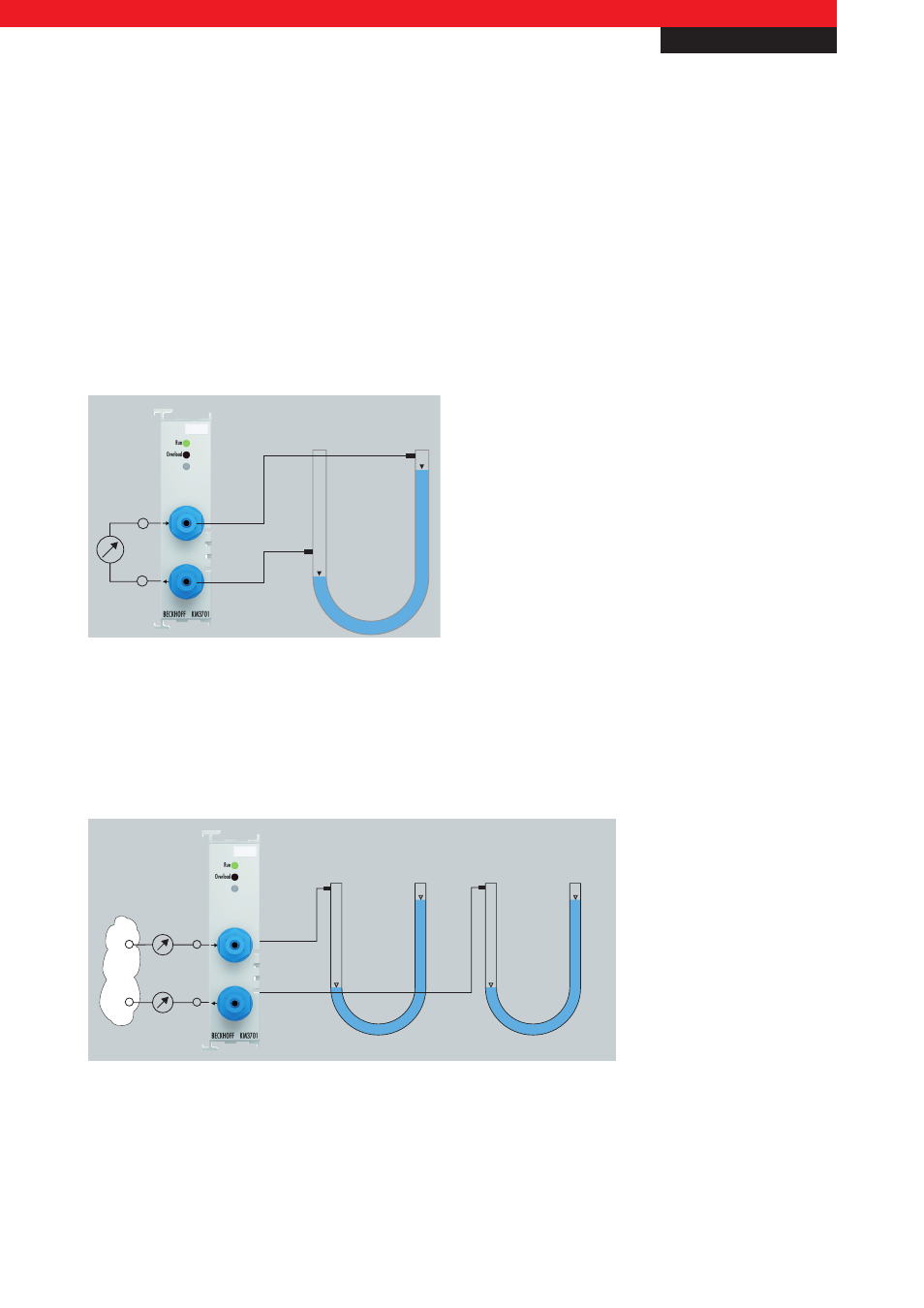

Abb. 2 1-Kanal-Differenzdruckmessung
Absolutdruckmessung
Die​2-Kanal-Absolutdruckmessklemme​KM3702​erfasst​Druckwerte​zwischen​0​und​7.000​hPa​(7​bar)​an​jedem​
Schlauchanschluss.​Die​Druckmessung​erfolgt​relativ​gegenüber​dem​realen,​momentanen​Umgebungsdruck.
​
Umgebung
P1 P1
P1 < P
Umgebung
P1 < P
Umgebung
P
Umgebung
P
Umgebung
Abb. 3 2-Kanal-Absolutdruckmessklemme KM3702
