1-Kanal-Differenzdruckmessklemme KM3701 – Tankanlagen
​
P2
P1

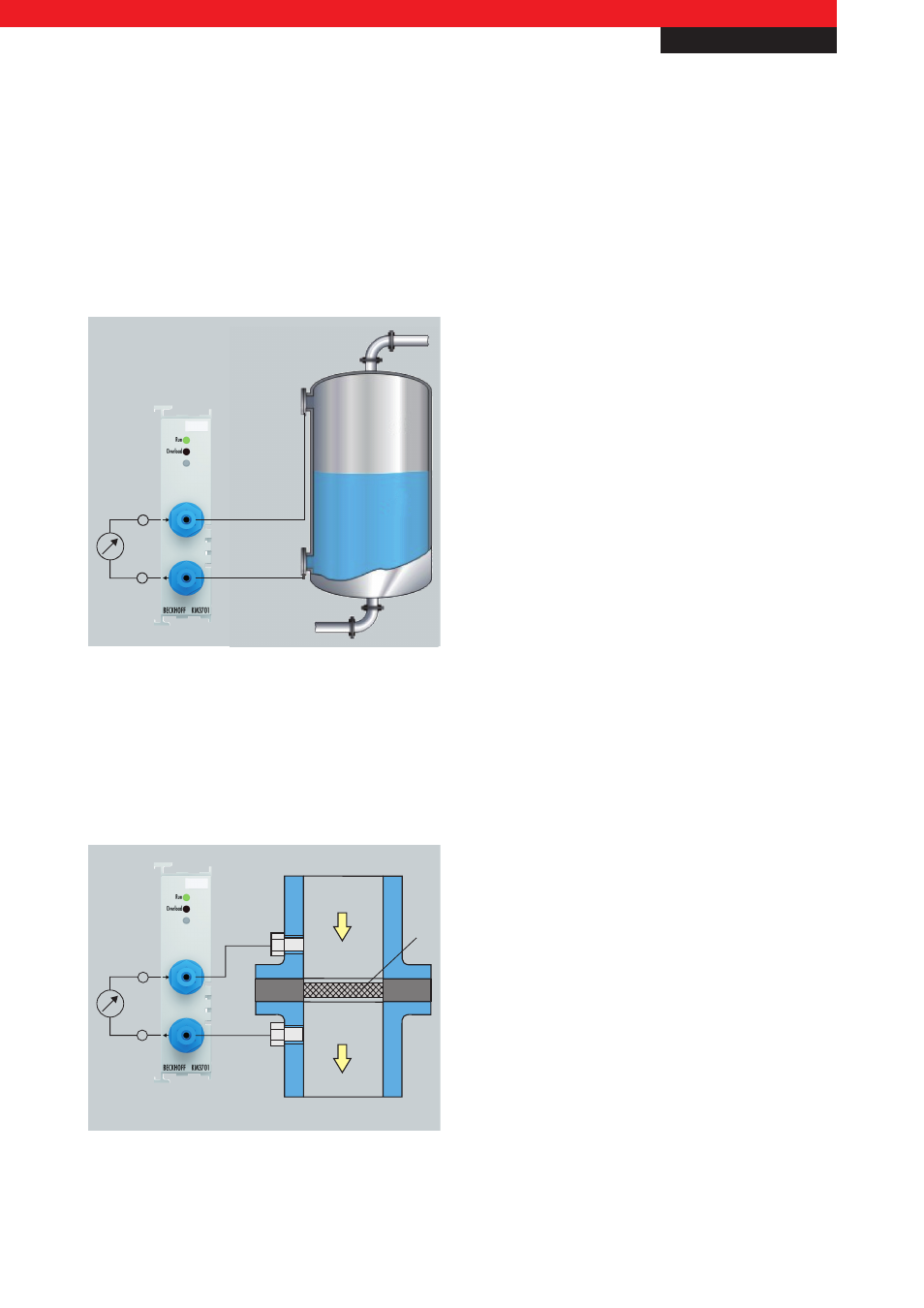

Abb. 5 1-Kanal-Differenzdruckmessklemme KM3701 – Tankanlage
–​ kontrolliert​Füllstandsmenge​von​Tanks​und​aktiviert​bei​Unterschreiten​eines​definierten​Füllstands​das​Nachfüllen
–​ Druckdifferenz​ist​Indikator​für​Füllhöhe
–​ zusätzliche​Manometer,​Schalter​und​zugehörige​Anschlusstechnik​sind​nicht​notwendig
1-Kanal-Differenzdruckmessklemme KM3701 – Filteranlagen, Rohrverengungen
​
P1
P2
Filter
P1
P2
Abb. 6 1-Kanal-Differenzdruckmessklemme KM3701 – Filteranlagen, Rohrverengung
–​ überwacht​den​Betriebszustand​von​Filtern​und​Sieben
–​ Druckdifferenz​zeigt​Verschmutzungsgrad​an
