Überwachungsfunktionen
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4057
Seite 37

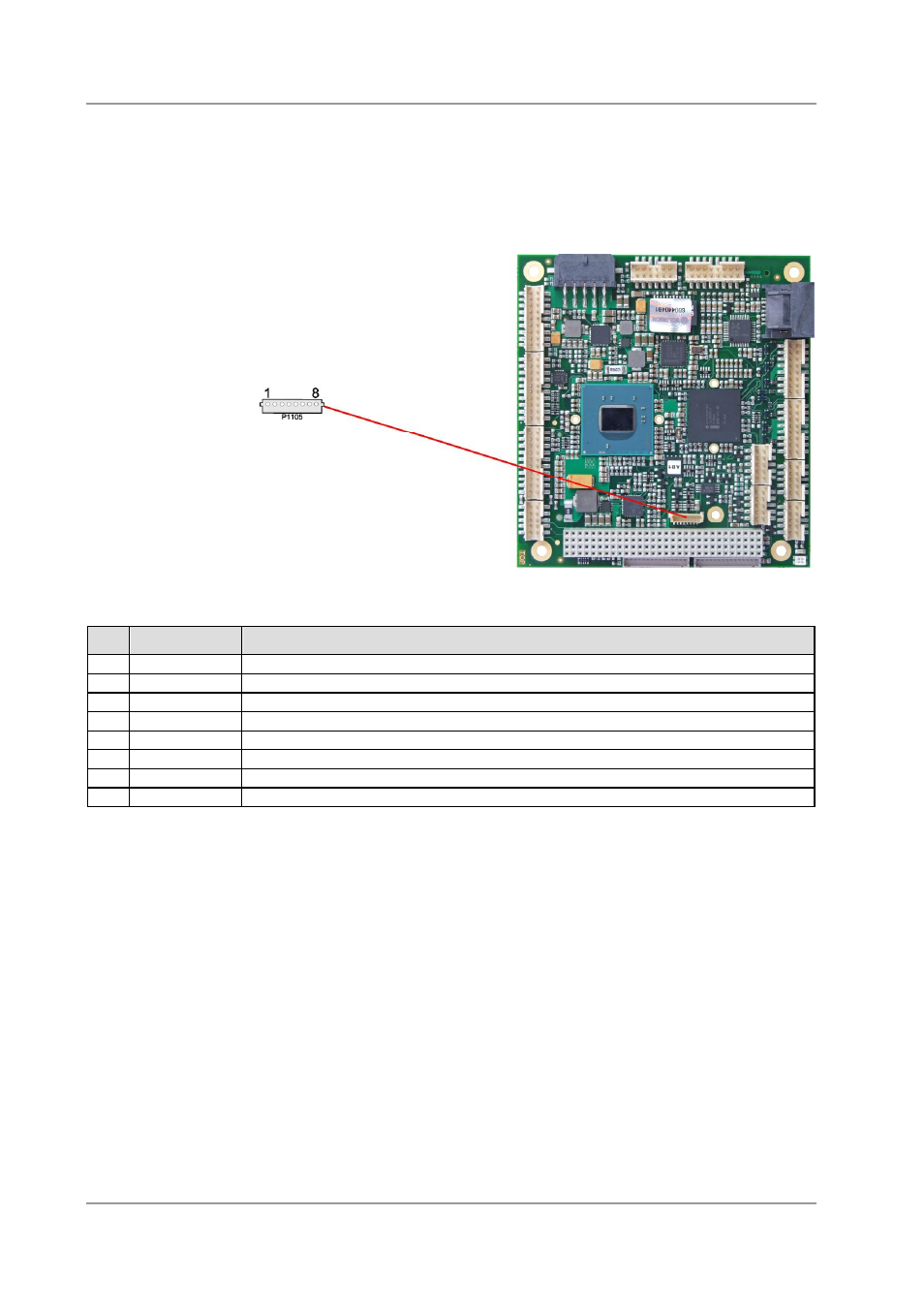

3.18 Überwachungsfunktionen
Funktionen zur Überwachung der Lüfterfunktion und –drehzahl sowie weiterer über den SMBus
eingebundener Bauteile (z. B. Temperaturfühler) werden über einen 8poligen Wannenstecker (JST
BM08B-SRSS-TB, passender Gegenstecker: SHR-08V-S(-B)) verfügbar gemacht.
Pin
Name
Beschreibung
1
3,3V
Versorgungsspannung 3,3V
2
CS-SMB-CLK SMBus Clock
3
CS-SMB-DAT SMBus Data
4
GND
Masse
5
FANON1
Versorgungsspannung 5V geregelt
6
FANCTRL1
Überwachungssignal Lüfter 1
7
VCC
Versorgungsspannung 5V
8
FANCTRL3
Überwachungssignal Lüfter 3 (extern)
