3.12 Audio
Die Audio-Funktionalitäten des CB4063 werden über einen 2x8poligen Wannenstecker (FCI
98424-G52-16LF, passender Gegenstecker z.B. FCI 90311-016LF) herausgeführt. Es stehen acht
Ausgabekanäle für vollen 7.1-Sound sowie zusätzlich zwei Mikrofon- und zwei AUX-Eingänge zur
Verfügung.
Die Signale „SPDIFI“ und „SPDIFO“ ermöglichen die digitale Ein- und Ausgabe. Die dafür erforderliche
Umsetzung auf Koax bzw. Optisch muss extern erfolgen.

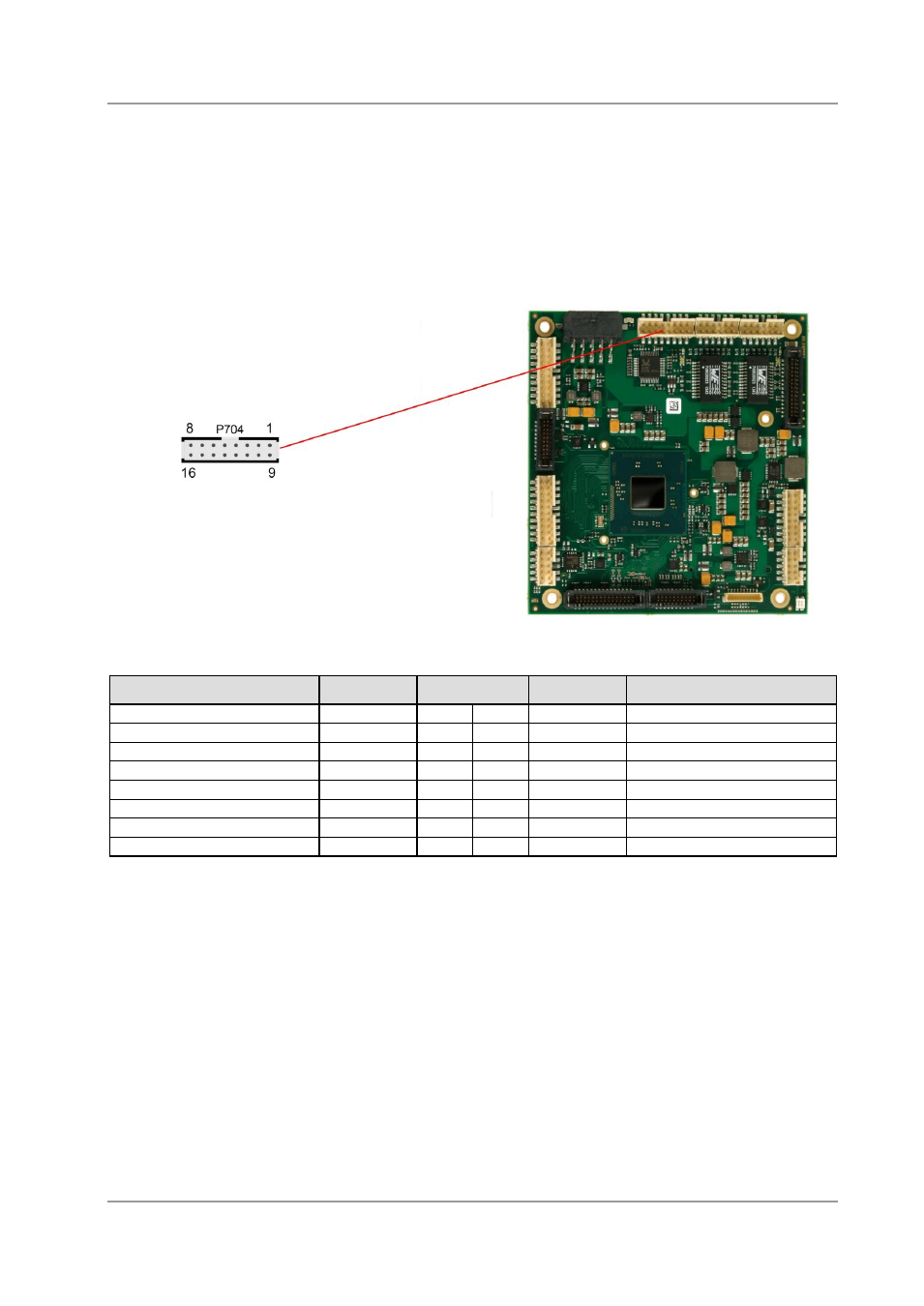

Pinbelegung Audio:
Beschreibung
Name
Pin
Name
Beschreibung
Digital Ausgang SPDIF
SPDIFO
1
9
3,3V
Versorgungsspannung 3,3V
Digital Eingang SPDIF
SPDIFI
2
10
S_AGND
Analog Masse Ton
Ton Ausgang rechts
LOUT_R
3
11
LOUT_L
Ton Ausgang links
AUX Eingang rechts
AUXA_R
4
12
AUXA_L
AUX Eingang links
Mikrophone 1 Eingang
MIC1
5
13
MIC2
Mikrophone 2 Eingang
Ausgang Surround rechts
SOUT_R
6
14
SOUT_L
Ausgang Surround links
Ausgang Center
CENOUT
7
15
LFEOUT
Ausgang Subwoofer
Ausgang Seite rechts
SSOUT_R
8
16
SSOUT_L
Ausgang Seite links
