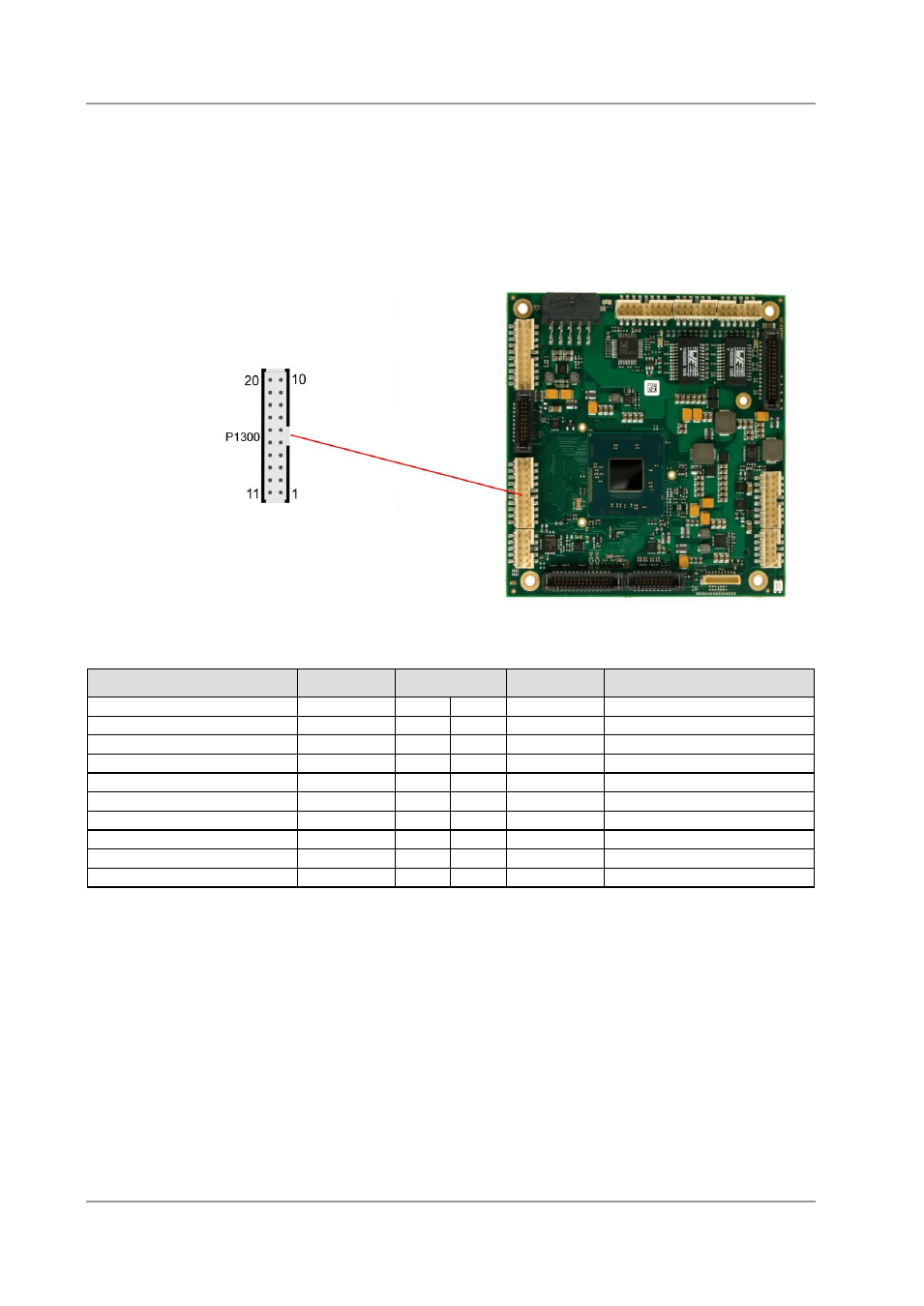

3.15 GPIO
Das Board verfügt über eine General Purpose Input/Output-Schnittstelle, die über einen 2x10poligen
Wannenstecker herausgeführt ist (FCI 98424-G52-20LF, passender Gegenstecker z.B. FCI
90311-020LF). Durch entsprechende Programmierung des zugehörigen Chips können hier in sehr
flexibler Weise I/O-Funktionen angelegt werden. Erkundigen Sie sich bei Ihrem Distributor nach
entsprechender Software-Unterstützung.
Pinbelegung GPIO-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
11
3,3V
Versorgungsspannung 3,3V
GP Input/Output A00
GPIOA.0
2
12
GPIOB.0
GP Input/Output B00
GP Input/Output A01
GPIOA.1
3
13
GPIOB.1
GP Input/Output B01
GP Input/Output A02
GPIOA.2
4
14
GPIOB.2
GP Input/Output B02
GP Input/Output A03
GPIOA.3
5
15
GPIOB.3
GP Input/Output B03
GP Input/Output A04
GPIOA.4
6
16
GPIOB.4
GP Input/Output B04
GP Input/Output A05
GPIOA.5
7
17
GPIOB.5
GP Input/Output B05
GP Input/Output A06
GPIOA.6
8
18
GPIOB.6
GP Input/Output B06
GP Input/Output A07
GPIOA.7
9
19
GPIOB.7
GP Input/Output B07
Versorgungsspannung 3,3V 3,3V
10
20
GND
Masse
