Statusinformationen
Anzeige nach dem Ausfall einer Festplatte

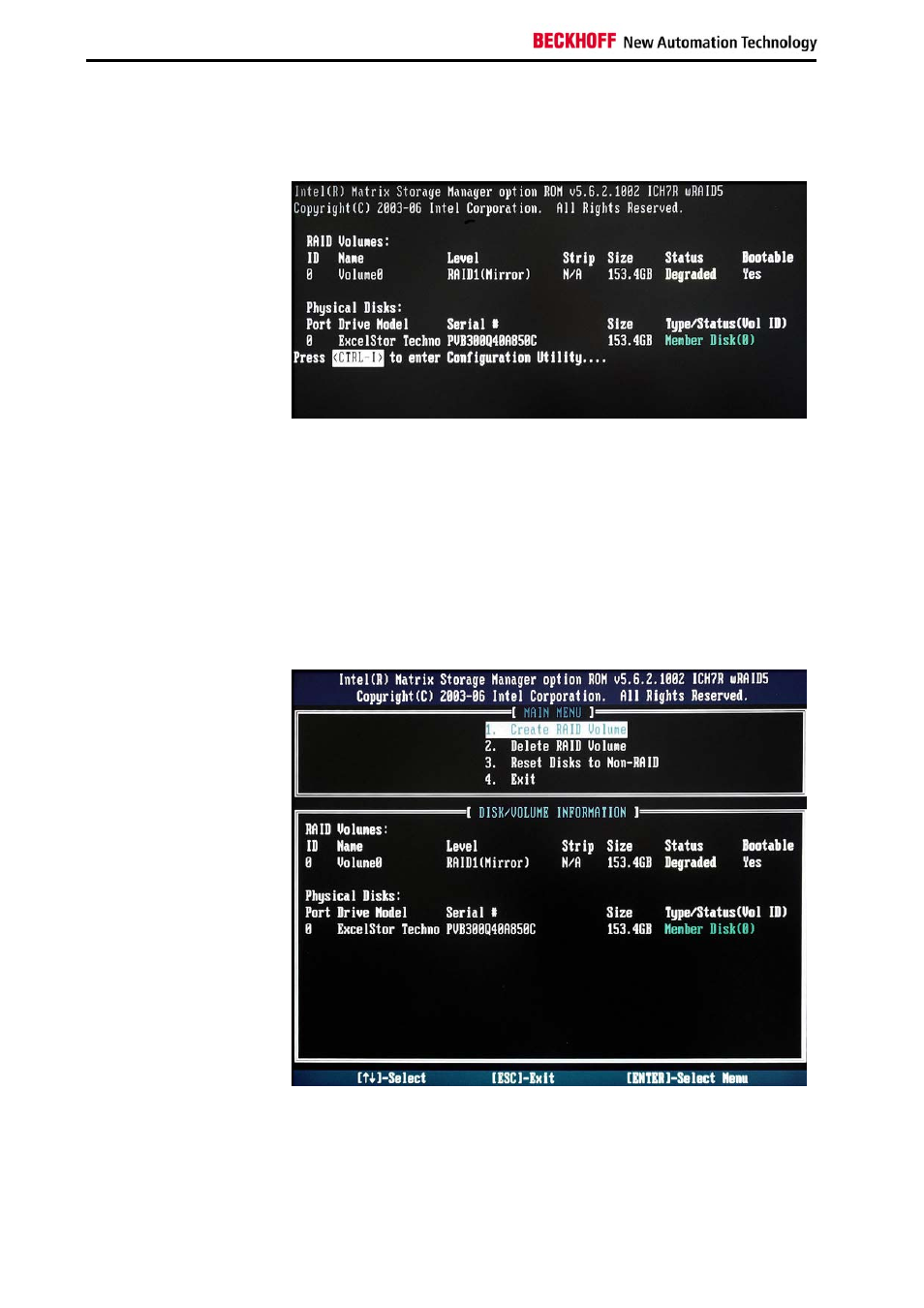

Wird der Rechner nach dem Ausfall einer Festplatte neu gestartet, sieht
der zweite Boot-Bildschirm z.B. wie folgt aus:
Ausfall einer Festplatte
Der Status des RAID-Volumes wird hier als „Degraded“ bezeichnet. Der
Status der Festplatte an Port 0 ist als in Ordnung (grün) zu erkennen.
Wenn mehr als 2 SATA-Festplatten im PC eingebaut sind und eine der
beiden Festplatten des RAID-Volumes ausfällt oder aus anderen Gründen
die Festplatten-Ausstattung des PCs verändert wird, dann muss beim
nächsten Einschalten oder Neustart des PCs im BIOS-Setup unter
"Advanced BIOS Features" "Hard Disk Boot Priority" das "INTEL
VOLUME0" mit der Cursor-Abwärts-Taste und der Bild-Aufwärts-Taste
wieder an die oberste Position gestellt werden, sonst versucht der PC von
der dritten oder vierten Festplatte zu booten anstatt von dem RAID-
Volume.
Das Configuration Utility zeigt keine weiteren Informationen an:
Configuration Utility
6
Beckhoff onboard SATA-RAID
