BECKHOFF Onboard SATA RAID - Handbuch (Seite 9)

Statusinformationen
Anzeige nach dem Austausch einer defekten Festplatte
Ohne Neuaufbau des
RAID-Volumes Wenn die defekte Festplatte ausgetauscht wurde (bitte Kapitel
Anforderungen an eine Ersatz-Festplatte beachten), während der Industrie-
PC ausgeschaltet war, oder wenn die Festplatte unter Windows im
laufenden Betrieb gewechselt wurde, ohne dass ein Neuaufbau des RAID-
Volumes gestartet wurde, sieht der zweite Boot-Bildschirm beim nächsten
PC-Start wie folgt aus:

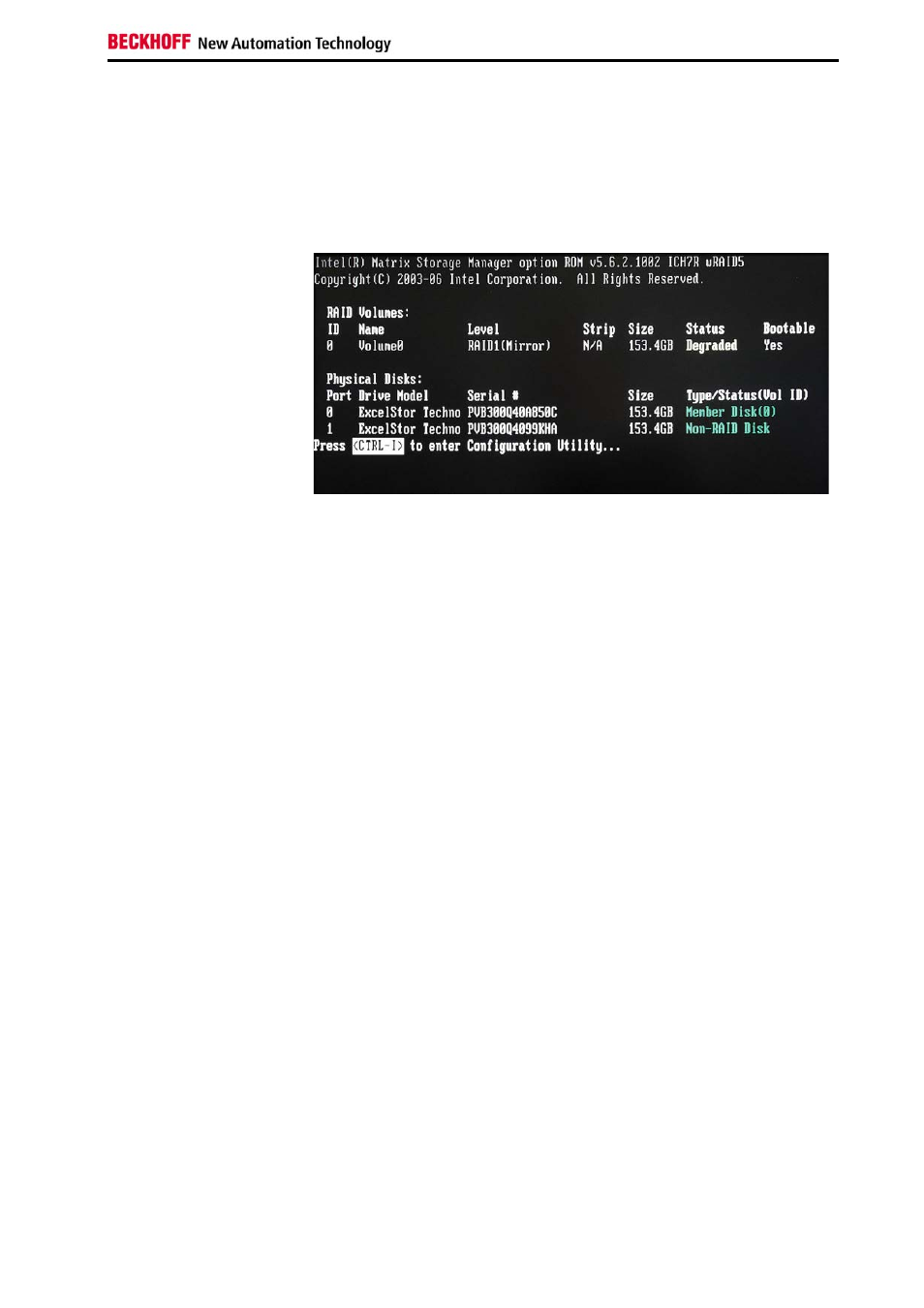

Boot-Bildschirm
An Port 1 wird eine Festplatte angezeigt, die zu keinem RAID-Volume
gehört. Die neue Festplatte kann im Configuration Utility für den
Neuaufbau des RAID-Volumes ausgewählt werden (siehe Kapitel
Festplatte für den RAID-Neuaufbau wählen ).
Es kann aber auch ohne vorherigen Aufruf des Configuration Utility
Windows gebootet werden, wo dann ebenfalls die Festplatte für den
Neuaufbau des RAID-Volumes ausgewählt werden kann (siehe Kapitel
Festplatte für den RAID-Neuaufbau wählen ).
Beckhoff onboard SATA-RAID 7
