Beckhoff Lightbus Systembeschreibung
Beckhoff Lightbus - PC Interfacekarte C1220
Beckhoff Lightbus Systembeschreibung

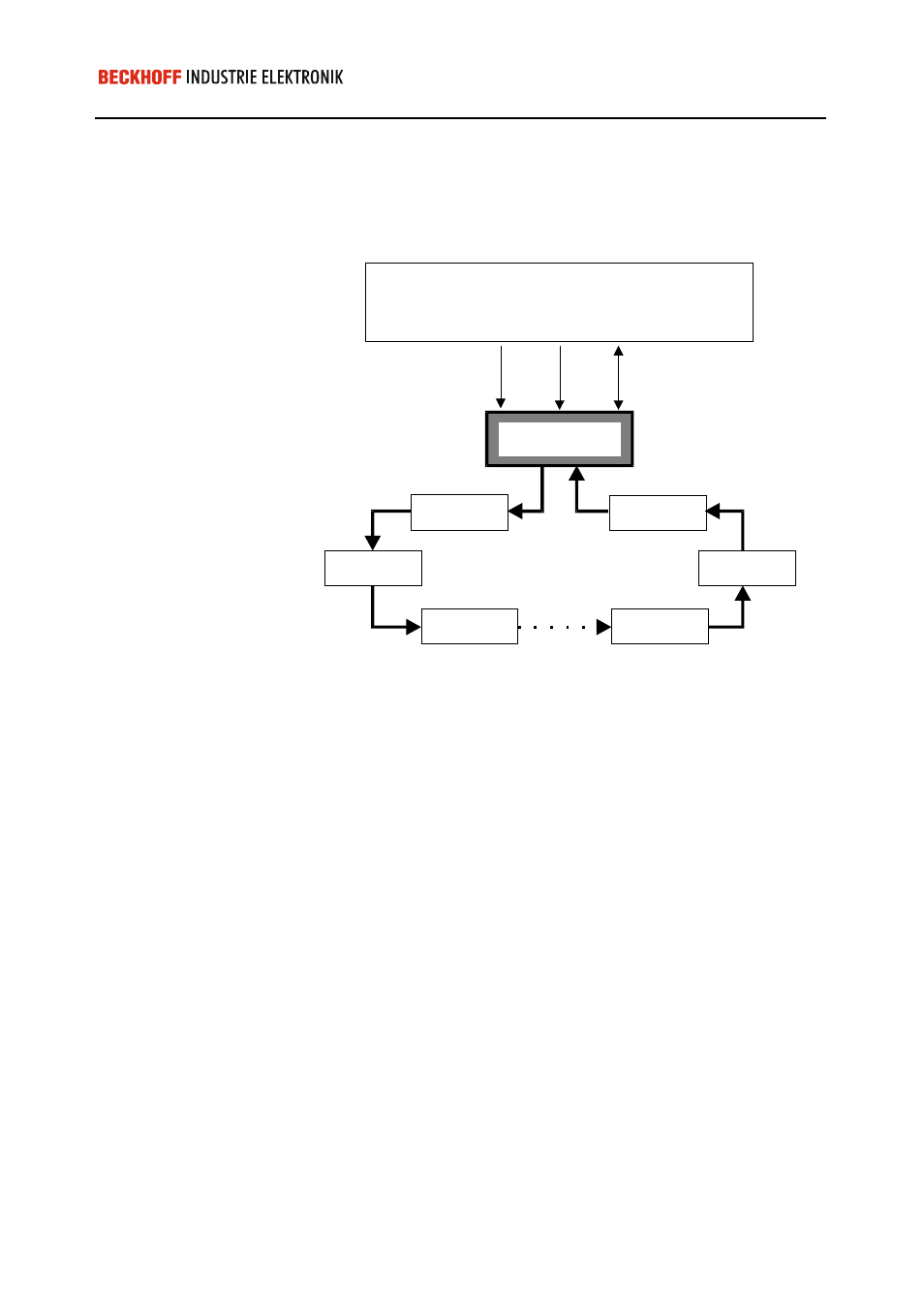

Der Beckhoff Lightbus, besteht aus einem intelligenten Zentralmodul und
einem Feldbus auf Lichtwellenleiterbasis.
h
Beckhoff Lightbus
&RQ
WURO
'D
WHQ
$G
UHVVHQ
+RVW6\VWHP
=HQWUDOPRGXO
%HFNKRII /LJKWEXV
/:/5LQJ
,2 0RGXO
%XVNOHPPHQVWDWLRQ
%XVNOHPPHQVWDWLRQ
%XVNOHPPHQVWDWLRQ
,2 0RGXO
,2 0RGXO
Die Kopplung des Beckhoff Lightbus mit dem Host-System ist über ein
DPRAM realisiert. Hierdurch ist eine schnelle und komfortable
Kommunikation gewährleistet.
Zur Verarbeitung des Prozessabbildes stehen Buskoppler für Beckhoff
Busklemmen und diverse I/O-Module zur Verfügung. Module und
Buskoppler sind in einer Ringstruktur miteinander verbunden. Durch den
Einsatz des Lichtwellenleiters (LWL) ergibt sich eine geringe
Störempfindlichkeit und eine hohe Übertragungsrate von 2,5 MBaud. Im
LWL-Ring auftretende Fehler werden vom Zentralmodul erkannt und dem
Host-System gemeldet. Implementierte Funktionen zur Ringdiagnose
ermöglichen eine schnelle Fehlererkennung und Behebung.
Für die Datenübertragung zwischen Zentralmodul und I/O-Modulen ist ein
auf Geschwindigkeit und Einfachheit optimiertes Kommunikationsprotokoll
festgelegt. Dieses Kommunikationsprotokoll wird im folgenden Verlauf
auch Telegramm genannt.
Die Kommunikation auf dem LWL-Ring wird durch das Zentralmodul
gesteuert. Es sendet Telegramme, die die einzelnen Module und
Busklemmenstationen im LWL-Ring durchlaufen, und letztlich wieder
empfangen und geprüft werden.
