Erscheint diese Anzeige nicht, kann der Frequenzumrichter nicht vom II/O-System
angesprochen werden. Dies kann folgende Ursachen haben :
- Die Verbindung CN4 zwischen Inverter und II/O-System-Interface ist defekt.
- Die II/O-System-Interface-Karte ist defekt.

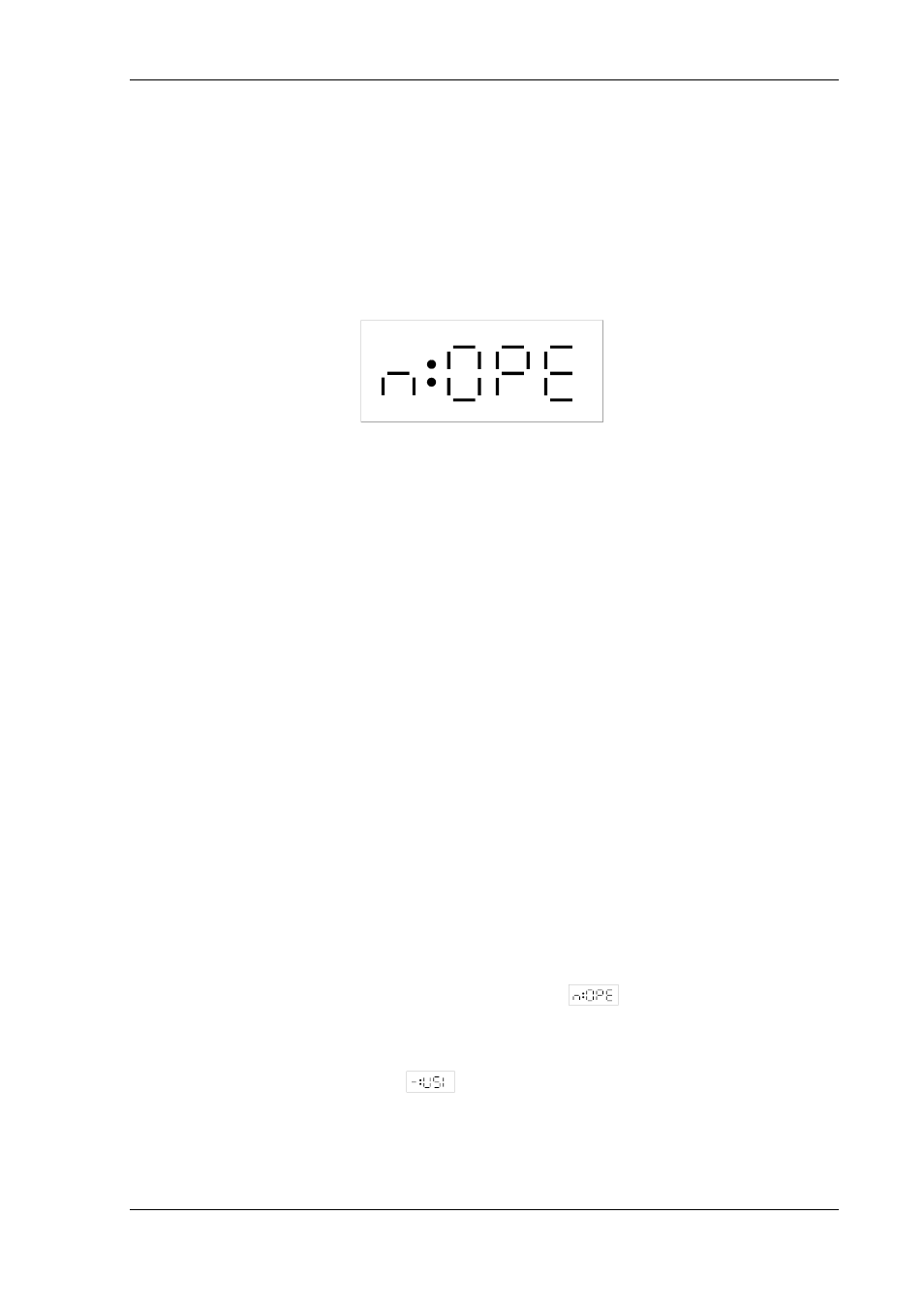

Nach ca. 2 sec erscheint dann die Meldung (Meldung 2)
,
d.h. der Freqeunzumsetzer befindet sich im Betriebszustand "Keine Reglerfreigabe" und ein
angeschlossener Drehstrommotor könnte durch Freigabe des Reglers anlaufen. Eine
Reglerfreigabe oder Drehzahleinstellung über LWL-Ring kann jedoch nur erfolgen, falls
zuvor Meldung 1 erschienen ist und sich der Frequenzumsetzer im Betriebsmode
"Ansteuerbar über LWL-Ring" befindet. Die Einstellung dieses Betriebsmodes erfolgt über
einen Steuercode und wird vom Hersteller ab Werk eingestellt.
Probleme bei der Inbetriebnahme
1.) Das Display bleibt dunkel
Maßnahme:
Versorgungsspannung am Frequenzumrichter überprüfen. Wenn vorhanden,
ist das Gerät defekt.
2.) Der LWL-Ring läßt sich nicht initialisieren
Maßnahme:
a.) Die Versorgungsspannung zwischen X30 Pin 1+2 überprüfen. Sie muß
ca. 24 Volt betragen.
b.) Die Lichtleiter überprüfen.
c.) Den PC bzw. Frequenzumrichter überprüfen. Den Umrichter ggf. durch
ein Modul M1000 ersetzen.
3.) Der Umrichter zeigt trotz gestartetem SPS-Programm "
" an.
Maßnahme:
a.) Den Umrichter vom Netz trennen. Warten bis das Display erlischt, erst
dann wieder mit Spannung versorgen. Für wenige Sekunden muß im
Display die Anzeige "
" erscheinen. Geschieht dies nicht, ist das
Verbindungskabel (26 poliges Flachbandkabel) nicht gesteckt oder die
Karte M4200 ist defekt.
