M4200 Frequenzumrichter
Beckhoff II/O-System
Datum : 26.10.93
Version : 2.0
Seite 33 von 36
Reglerfreigabe für Frequenzumrichter

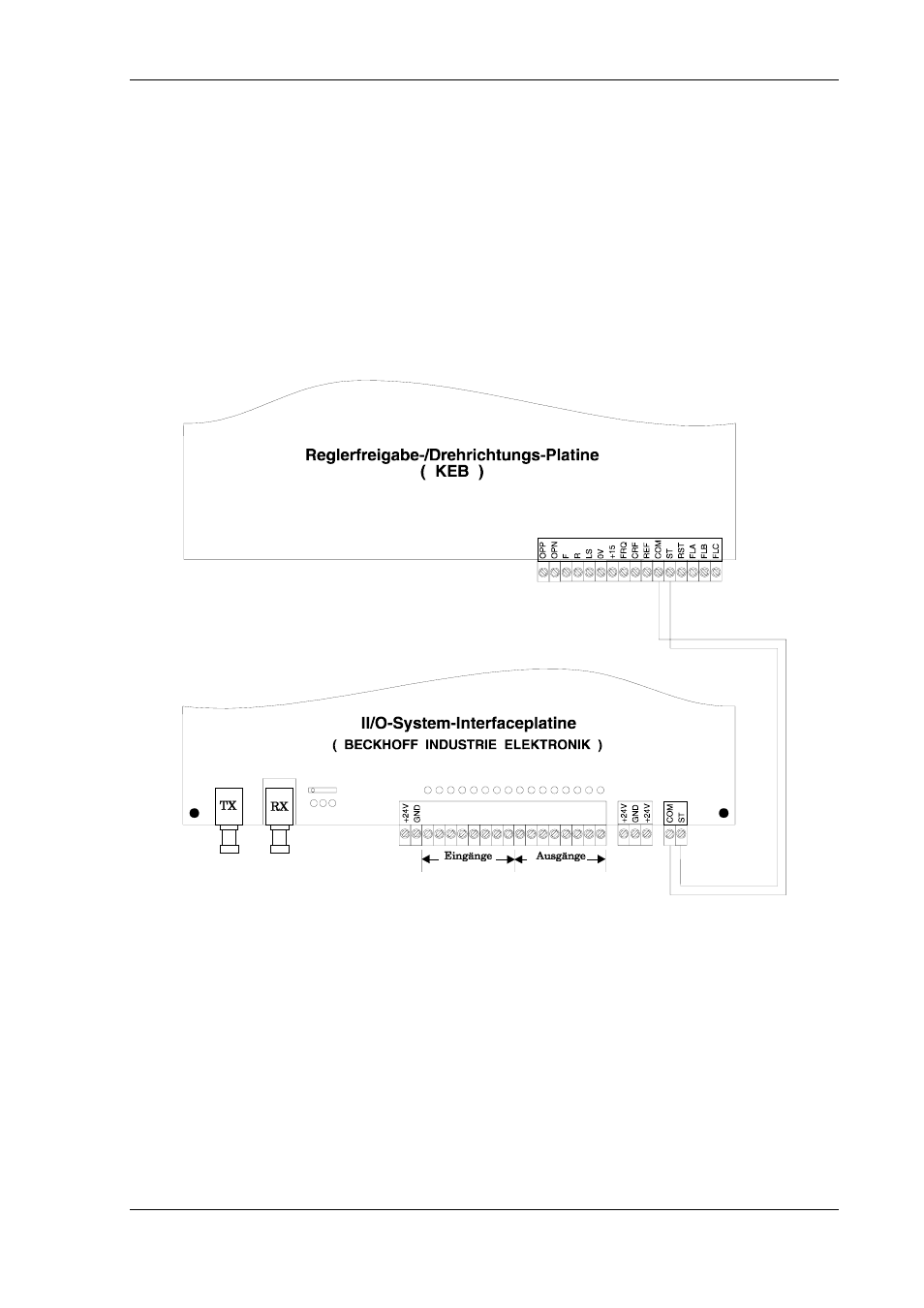

Die Reglerfreigabe erfolgt durch Drahtbrücken zwischen KEB Reglerfreigabe-Platine und
II/O-System-Interfaceplatine. Dazu werden jeweils die beiden COM-Klemmen, sowie die
beiden ST-Klemmen miteinander verbunden.
Soll die Reglerfreigabe des Frequenzumrichters z.B. aus Sicherheitsgründen extern geschaltet
werden (Relais, Schütz etc.), wird die Drahtbrücke zwischen den ST-Klemmen unterbrochen
und die Verbindung zwischen den beiden Klemmen über einen Relais- oder Schützkontakt
geführt. (siehe Abb.: 'Externe Reglerfreigabe')
Externe Reglerfreigabe
