Konfiguration mit TwinCAT System Manager
4 Konfiguration mit TwinCAT System Manager

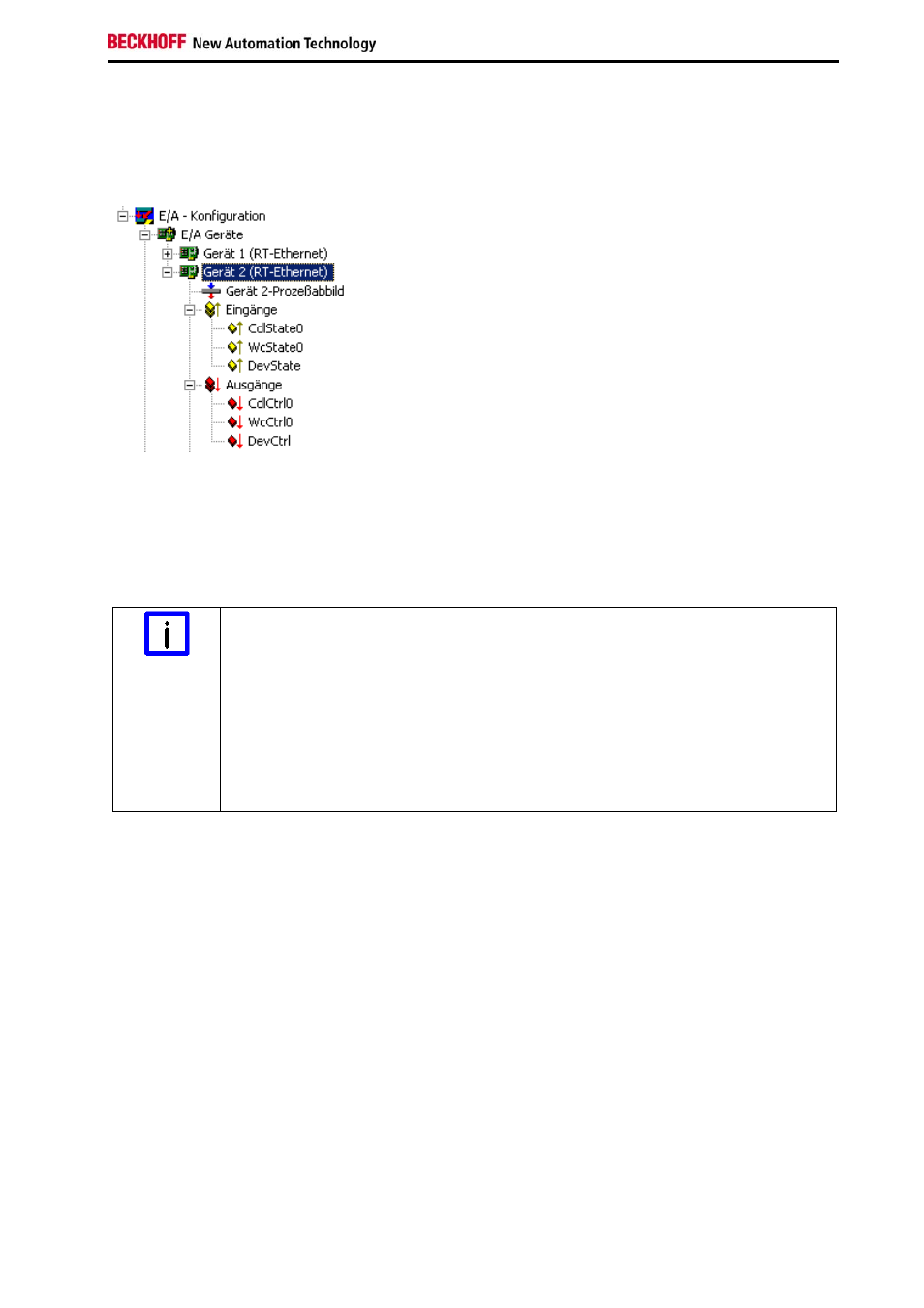

Klicken Sie im linken Fenster des TwinCAT System Managers auf den Ethernet-Kanal den Sie
konfigurieren möchten (im Beispiel: Gerät 2 (RT-Ethernet)).
Im rechten Fenster des TwinCAT System Managers stehen Ihnen nun verschiedene Karteireiter
- Karteireiter Allgemein
- Karteireiter Adapter
- Karteireiter EtherCAT
- Karteireiter Statistik
- Karteireiter Diagnose
zur Konfiguration dieses Ethernet-Kanals zur Verfügung.
Nummerierung der Ethernet-Kanäle
Hinweis
Der System-Manager nummeriert die Ethernet-Kanäle (Gerät 1, Gerät 2 ...) in der
Reihenfolge, in der er sie als betriebsbereit für Echtzeit-Ethernet erkennt. Diese
Nummerierung muss nicht zur Nummerierung der LAN-Verbindungen in den
Netzwerkverbindungen der Windows-Systemsteuerung oder zur Nummerierung der
RJ45-Buchsen auf der FC900x (X1, X2 ...) korrespondieren.
Sie können die Kanäle einer FC9002/FC9004 aber anhand ihrer eindeutigen MAC-
Adressen identifizieren.
FC90xx 33
