Produktbeschreibung

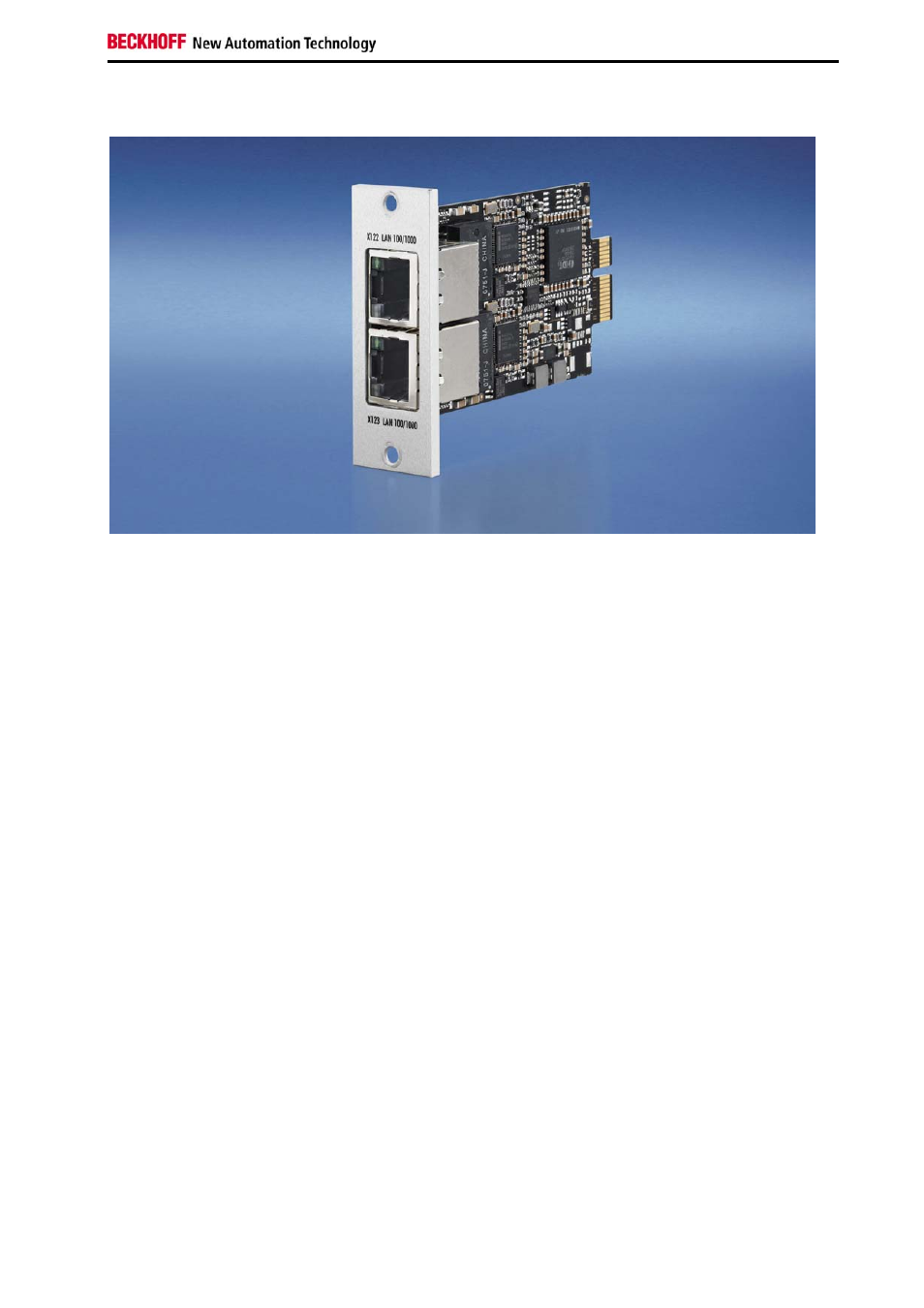

2.1.3 FC9062 PCIe-Modul
Beckhoff PCIe-Module sind eine neue Definition von hochintegrierten PCI-Express-Steckkarten, die dem
Trend zu immer kleiner werdenden PCs gerecht wird. Die Funktion von PC-Steckkarten wird in ein
kompaktes Format für die raue Industrieumgebung gebracht.
Vom 3½-Zoll-Beckhoff-Motherboard CB3052 werden bis zu vier PCI-Express-Kanäle abgegriffen und auf
die PCIe-Modulslots oder auf Standard-Steckkartenslots verteilt. So entstehen PCs mit Modulslots und/
oder Slots für Steckkarten. Ein PCIe-Modul wird mit einem PCI-Express-Kanal mit einer
Datenübertragung von 2 Gigabit an das Motherboard angebunden. Ein Modul kann so beispielsweise
zwei Gigabit-Ethernet-Schnittstellen zur Verfügung stellen.
Das Modul FC9062 ergänzt den Einschub-Industrie-PC C5210, den Panel-PC CP62xx und die
Schaltschrank-PCs C6515, C6525 und C6930 um je zwei Gigabit-Ethernet-Ports. Wenn zwei Module
eingesetzt werden, verfügen diese PCs über insgesamt sechs Ethernet-Schnittstellen und der PCI-
Express-Sockel ist nach wie vor für einen siebten Ethernet-Port oder ein Feldbusinterface für PROFIBUS,
CANopen, DeviceNet oder SERCOS verfügbar. Wenn nur einer der beiden Modulslots mit einem PCIe-
Modul bestückt wird, steht der zweite Slot zur Verfügung, um Schnittstellen des Motherboards, wie COM-
Ports, USB oder Sound, aus dem PC herauszuführen. Auch der Anschluss einer Mini-PCI-Karte kann in
dem Modulslot herausgeführt werden, selbst wenn die Grundausstattung des PCs, wie z. B. beim C6515,
keine Mini-PCI-Feldbuskarten zulässt.
