5. Pneumatischer Anschluss
Für den Betrieb der pneumatischen Bauteile muss die Nähanlage mit
wasserfreier Druckluft versorgt werden.
ACHTUNG !
Für eine einwandfreie Funktion der pneumatischen Steuervorgänge
muss das Druckluftnetz wie folgt ausgelegt sein:
Auch im Moment des größten Luftverbrauches darf ein
Mindestbetriebsdruck von 6 bar nicht unterschritten werden.
Bei zu hohem Druckluftabfall:
–
Kompressorleistung erhöhen.
– Durchmesser der Druckluftzuleitung erhöhen.

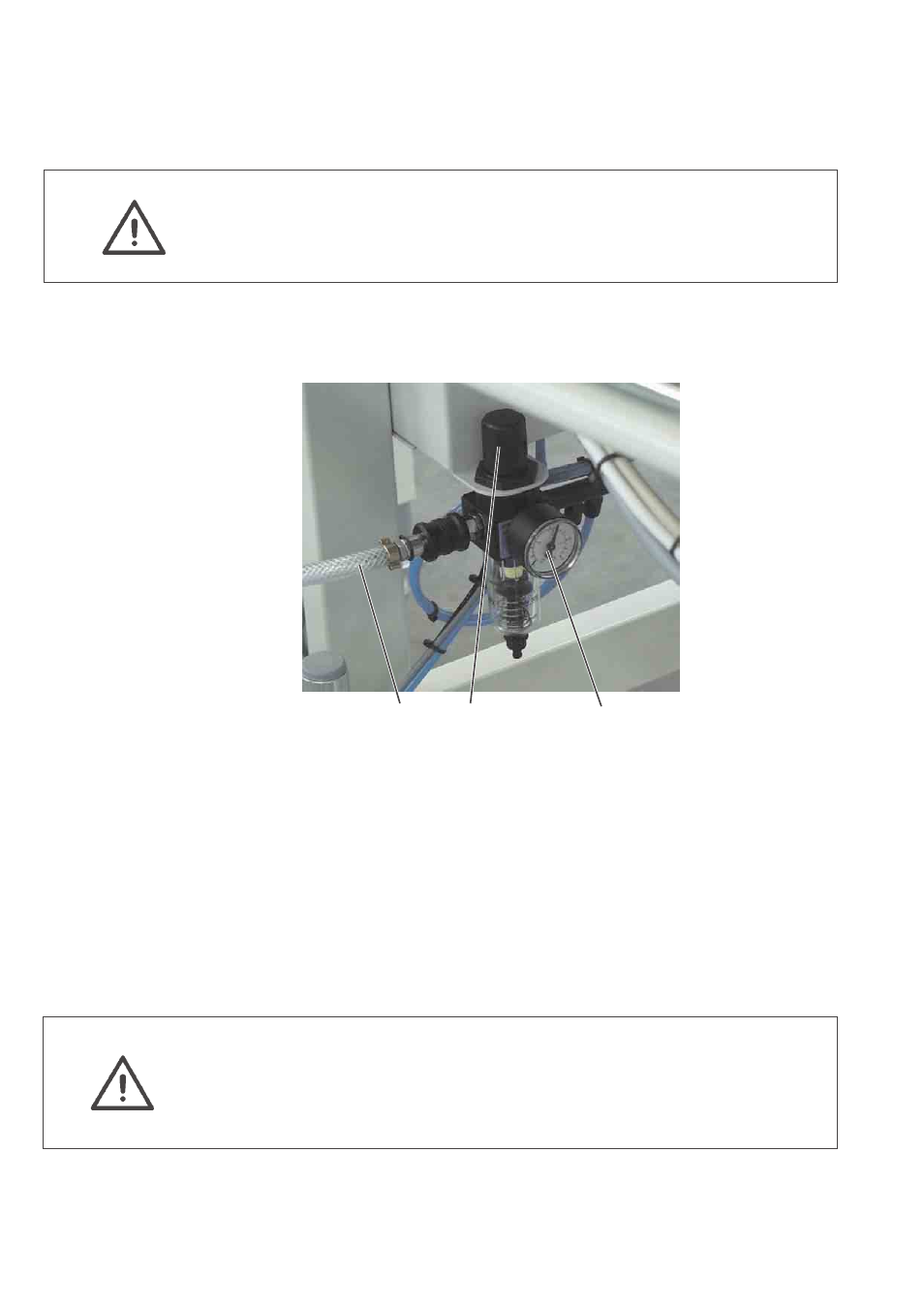

Druckluftwartungseinheit anschließen
–
Den Anschlussschlauch 3 am Druckluftnetz anschließen.
Betriebsdruck einstellen
–
Der Betriebsdruck beträgt 6 bar.
Er kann auf Manometer 1 abgelesen werden.
– Zum Einstellen des Betriebsdruckes Drehgriff 2 hochziehen und
verdrehen.
-
Drehen im Uhrzeigersinn = Druck erhöhen
- Drehen gegen Uhrzeigersinn = Druck reduzieren
ACHTUNG !
Aus dem Druckluftnetz darf keine geölte Druckluft zugeführt werden.
Hinter dem Filter wird gereinigte Druckluft als Blasluft zum Reinigen
von Maschinenteilen und zum Ausblasen von Nähteilen entnommen.
In der Blasluft mitgeführte Ölteilchen führen zu Funktionsstörungen
und zur Verschmutzung der Nähteile.
8
3 2 1
