2.6 Ober- und Untermesser
2.6.1 Obermesser wechseln und einstellen
Oberteil EXT 3216-03/233K
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obermesser nur bei ausgeschalteter Nähanlage wechseln und
einstellen.
Regel
In tiefster Stellung des Obermessers soll die Vorderkante der Schneide
0,5 bis 1,0 mm unter der Stichplattenoberkante stehen.
Korrektur
–
Handrad drehen, bis die Nadeln in ihrem oberen Umkehrpunkt
stehen und Nähfuß ausschwenken.

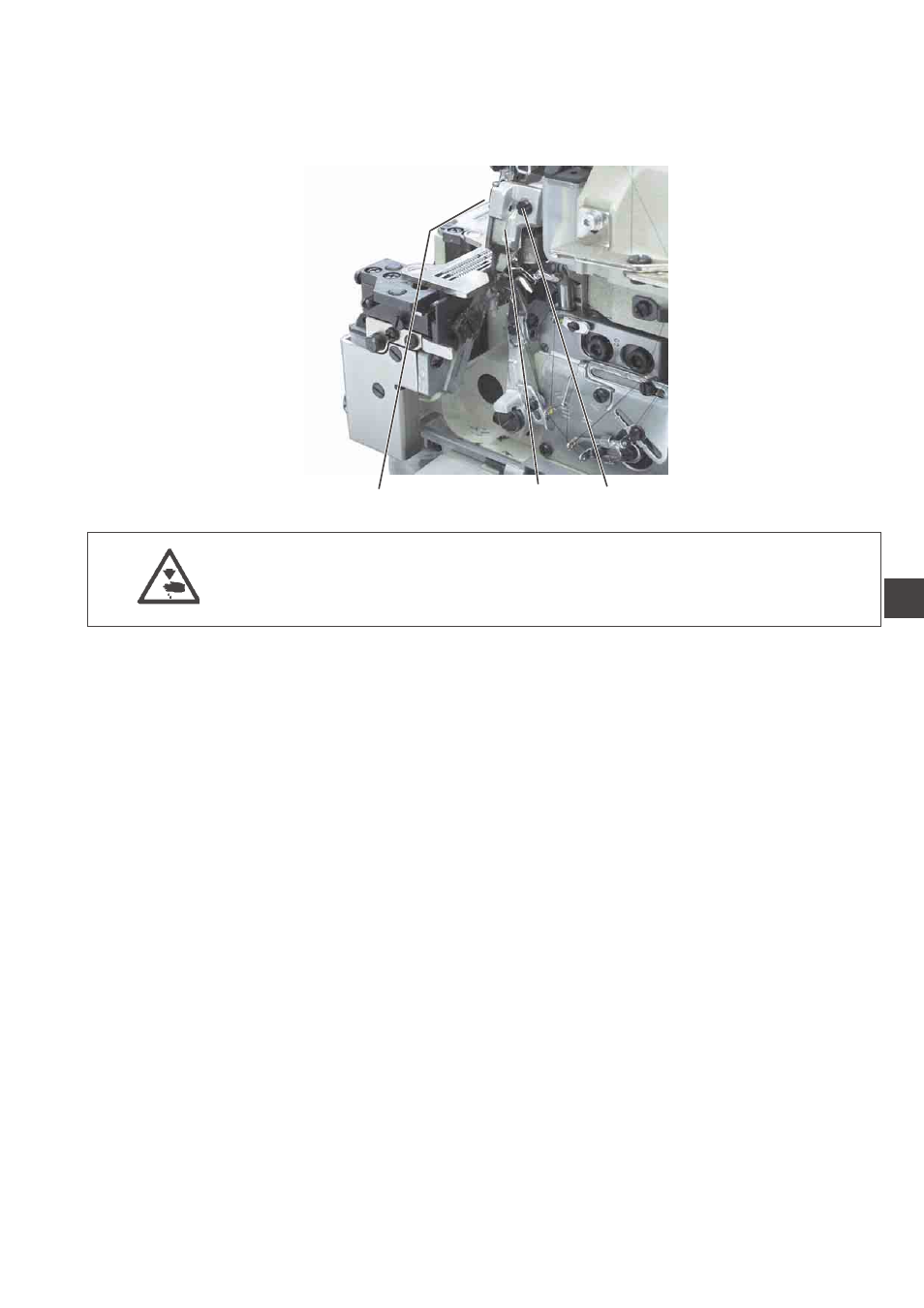

– Schraube 1 herausdrehen.
– Messerhalter 2 mit dem Messer abnehmen.
– Schraube 3 lösen und Messer abnehmen.
– Ein neues, scharfes Messer einsetzen und mit Schraube 3
festschrauben.
– Messerhalter 2 einsetzen und mit Schraube 1 leicht festdrehen.
– Handrad drehen, bis das Messer in seiner tiefsten Stellung steht.
– Messer so verschieben, dass es leicht am Untermesser anliegt und
die Vorderkante der Schneide ca 0,5 bis 1,0 mm unter der
Stichplattenoberkante steht.
