Bedienungsanleitung Schließnaht-Anlage 1282-4
- 4 -
Beisler Nähautomation
B.2
Funktion der Maschine
B.2.1 Funktion der Maschine Abb.2
Die SCHLIESSNAHT-ANLAGE 1282-4 ermöglicht das
konturengleiche Vernähen von Vorder- und Hinterhose in
Seiten- und Schrittnaht. Die Seitennaht kann dabei mit ei-
ner Paspeltasche, einer Flügeltasche oder einer in die Sei-
tennaht integrierten Tasche vernäht werden.
HINWEIS - Einsatzmöglichkeiten!
Die SCHLIESSNAHT-ANLAGE 1282-4 ist vorrangig für
das Vernähen von Hosenteilen entwickelt. Deshalb wird
die Bedienung der Anlage in dieser Anleitung am Beispiel
von Hosenteilen beschrieben.
Die Anlage kann aber auch zur Verarbeitung von ande-
ren Nähstücken, z. B. Ärmeln, Rückennaht von Jacken
usw. eingesetzt werden. Voraussetzung für die einwand-
freie Funktion ist dabei, dass die Abmessungen der Näh-
stücke in der Länge das lichte Maß zwischen Nähkopf und
Startposition der Schleppklemme und in der Breite den Ab-
stand zwischen Führungsschiene und Vorderkante des Ar-
beitstisches nicht überschreiten.
Maschinenablauf:
Einlegevorgang und Maschinenablauf der Anlage erfol-
gen von rechts nach links:
•
Die Hosenteile werden in der Schleppklemme 1 , an
der Konturenführung 2 und an der Näheinrichtung 3
angelegt.

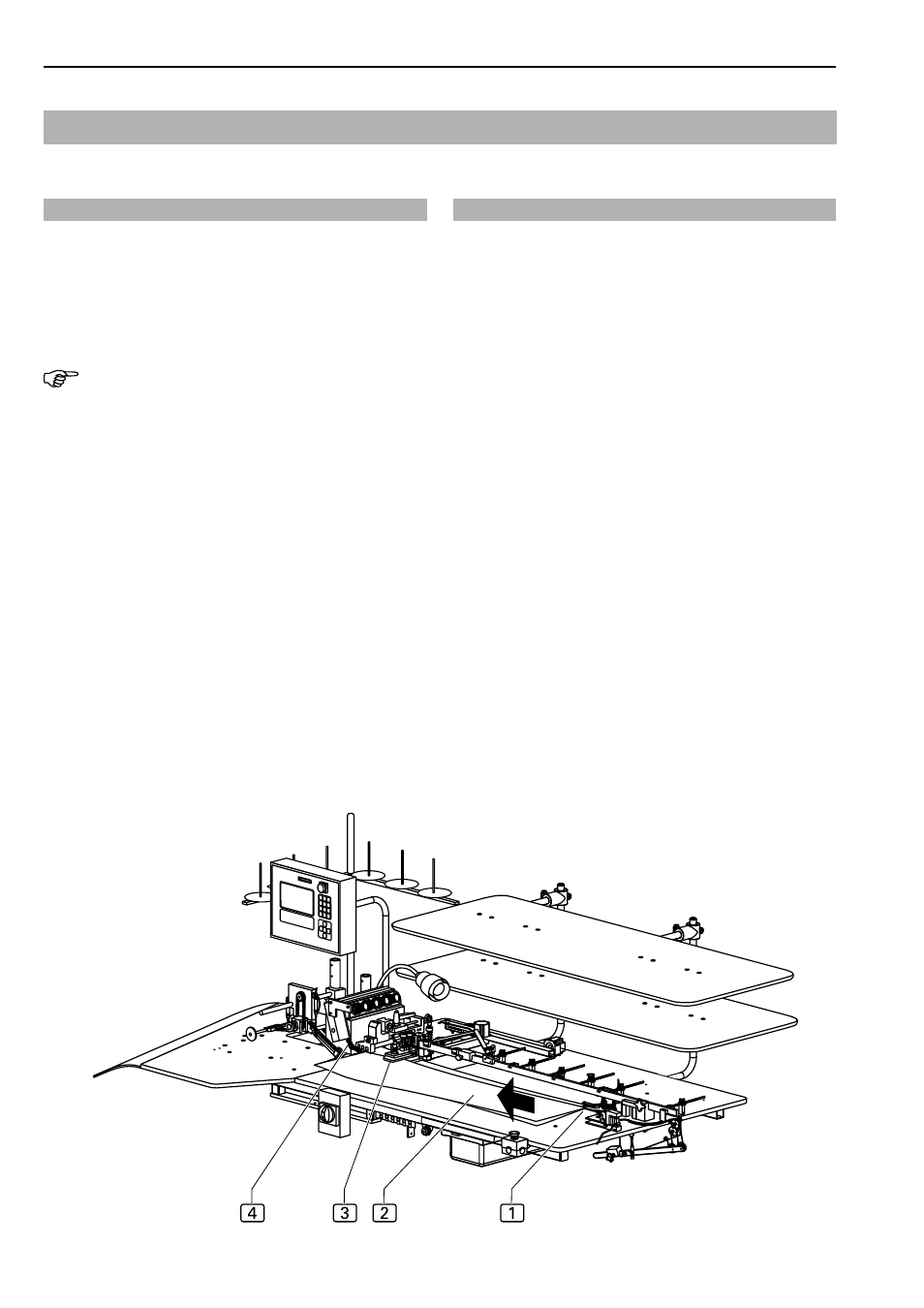

Abb. 2
B.2.2 Hosenteile anlegen und ausrichten Abb. 2
• Ober- und Untertransporteur der Näheinrichtung und
der Puller transportieren die Nähstücke zum Abnähen
zur Näheinrichtung und von dort weiter zum Stapler.
• Während des Nähvorganges steuert die automatische
Konturenführung den Verlauf der Naht.
Vorderhose und Hinterhose werden saumbündig überein-
ander gelegt. Die Reihenfolge, in der die Hoseteile ange-
legt werden, ist dabei abhängig von der Naht, die genäht
werden soll:
•
Zum Vernähen der Schrittnaht von linken Hosenteilen
liegt die Hinterhose unten, die Vorderhose oben.
Zum Vernähen der Seitennaht dieser Hosenteile liegt
die Hinterhose oben, die Vorderhose unten.
• Beim Vernähen rechter Hosenteile ist die Reihenfol-
ge entsprechend umgekehrt.
Die beiden Hosenteile 2 werden, mit der Hüftseite zur
Näheinrichtung 4 gerichtet, zuerst in die Schleppklemme
1 eingeschoben und dort mit der Haltenadel fixiert.
Ist die Anlage mit der optionalen Maschinenkomponen-
te Stoffübergabe ausgerüstet, werden die Hosenenden in
die Stoffübergabe eingelegt und von dort an die Schlepp-
klemme übergeben und fixiert.
Anschließend werden die beiden Hosenteile an der Kon-
turenführung
3 ausgerichtet und an dem Anschlag der
Näheinrichtung 4 angelegt.
