Bedienungsanleitung Schließnaht-Anlage 1282-4
- 18 -
Beisler Nähautomation

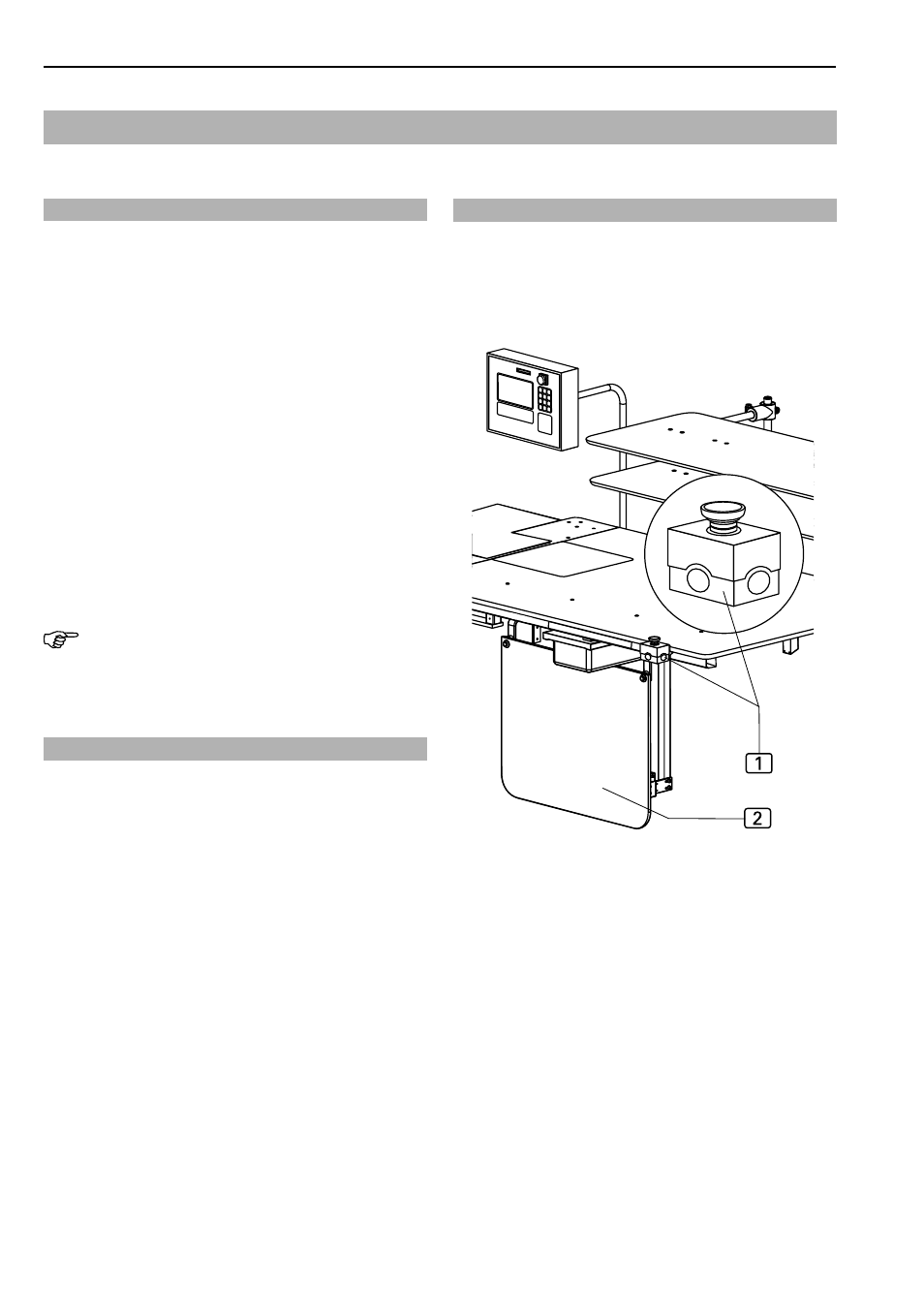

Abb. 18
Abb. 18
B.3
Bedienung
Maschinenablauf in Modus 02 steuern:
Modus 02 startet einen vollautomatischen Maschinenab-
lauf, ausgelöst durch den Knieschalter.
1. Hosenteile in Schleppklemme einschieben und über
die Konturenführung am Nähfuß anlegen, bis die Fo-
tozelle den Stoff erkennt und sich der Nähfuß absenkt.
2. Abb. 18: Sobald der Knieschalter
2
gedrückt wurde,
startet der vollautomatische Maschinenablauf.
• Die Hosenteile werden entlang der Führungsschie-
ne zur Konturenführung geführt.
• Die Konturenführung steuert den Nahtverlauf.
• Die Nahteinrichtung vernäht die aufeinanderliegen-
den Teile.
• Der Nähvorgang wird beendet, sobald die Hosen-
teile die Relexionsfolie der Fotozelle passiert ha-
ben.
• Der Puller zieht das Nähstück vom Arbeitstisch
zum Stapler.
• Der Stapler bündelt die Hosenteile.
HINWEIS - Nähstücke nachlegen!
Sobald die Schleppklemme an die Einlegestation zurück-
gefahren ist, kann der nächste Maschinenablauf gestartet
werden.
B.3.9 Einlegevorgang zurücksetzen
Die Funktion "Einlegevorgang zurücksetzen" betrifft nur
die Arbeitsschritte, die unmittelbar an der Einlegestation,
vor Beginn des automatische Ablaufes, ausgeführt wer-
den:
•
das Einschieben der Hosenteile in die Schleppklem-
me,
•
das Einlegen der Hosenteile in die optionale Stoffüber-
gabe.
Maschinenausstattung mit Schleppklemme:
1. Die Nadelklammer manuell öffnen, die Klinke der
Schleppklemme nach rechts drücken.
2. Nähstücke aus der Nadelklammer ziehen und neu po-
sitionieren.
Maschinenausstattung mit Stoffübergabe:
1. Reset-Taster
1
drücken.
2. Die Halteklammer der Stoffübergabe öffnet sich, die
Teile können herausgenommen und neu eingelegt wer-
den.
3. Falls die Nähstücke schon an die Schleppklemme über-
geben wurden, die Klinke der Schleppklemme nach
links legen. Die Nadelklammer öffnet sich, die Teile kön-
nen neu positioniert oder herausgenommen werden.
