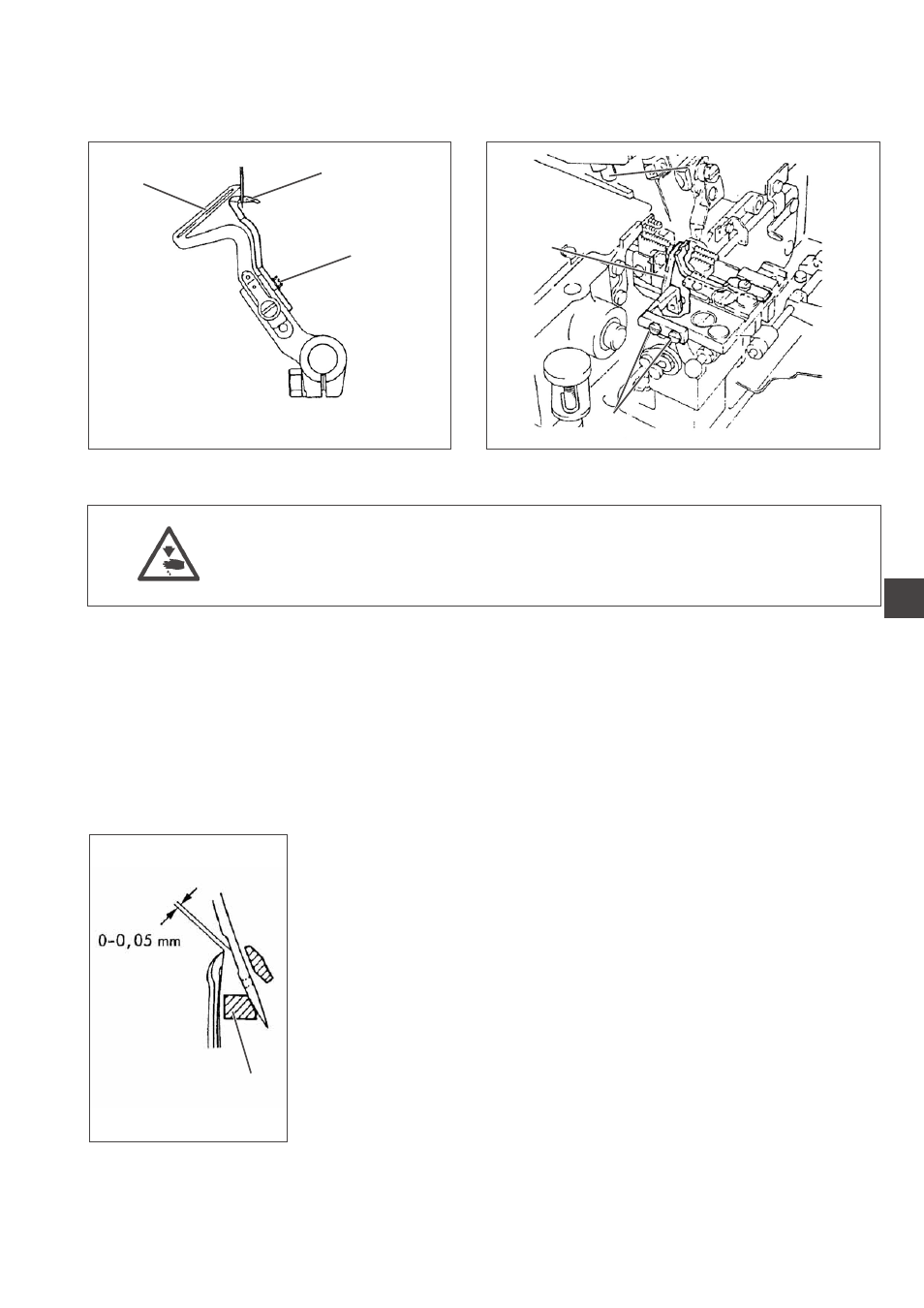

2.3 Nadelschutz einstellen
2.3.1 Hinterer Nadelschutz
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadelsschutz nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle
Wenn die Spitze des linken Greifers 3 auf Nadelmitte steht, soll der
Nadelschutz 1 an der Nadel anliegen und zwischen Greiferspitze und
Nadel ein Abstand von 0,0 bis 0,05 mm vorhanden sein.
–
Handrad in Drehrichtung drehen, bis die Greiferspitze in
Nadelrichtung steht.
– Abstand zwischen Greiferspitze und Nadel überprüfen.
Korrektur bewegliche Version
–
Handrad in Drehrichtung drehen, bis die Greiferspitze in
Nadelrichtung steht.
– Schraube 2 lösen.
– Nadelschutz 1 so verschieben, dass der Nadelschutz an der Nadel
anliegt und zwischen Greiferspitze und Nadelmitte ein Abstand von
0,0 bis 0,05 mm besteht.
– Schraube 1 festdrehen.
Korrektur feststehende Version
–
Handrad in Drehrichtung drehen, bis die Greiferspitze in
Nadelrichtung steht.
– Schrauben 4 lösen.
– Nadelschutz 3 so verschieben, dass der Nadelschutz an der Nadel
anliegt und zwischen Greiferspitze und Nadelmitte ein Abstand von
0,0 bis 0,05 mm besteht.
– Schrauben 4 festdrehen.
