2.5.2 Presserfuß
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Presserfuß nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel
Der Gelenknähfuß muss in seinen Gelenken spielfrei und leichtgängig
sein.

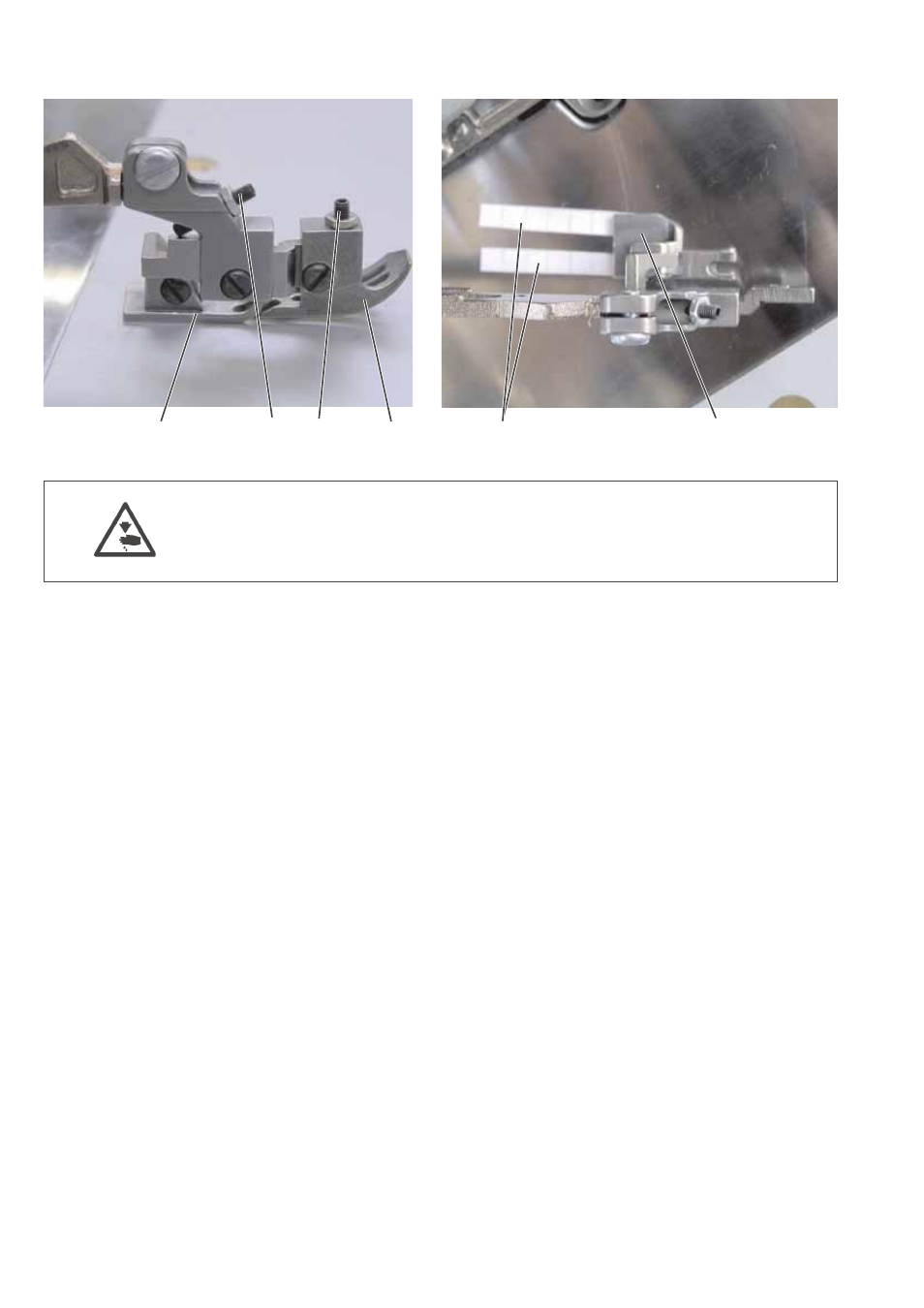

Die vordere Nähfußsohle 1 und hinteren Nähfußsohlen 4 müssen
parallel sein.
Korrektur seitliche Neigung
–
Vordere Nähfußsohle 1 entfernen.
– Oberteil in Position “Nadel tief” drehen.
– Zwei ca 5 mm breite Papierstreifen 5 nebeneinander unter die
hintere Nähfußsohle 4 legen.
– Seitliche Neigung so einstellen, dass der innere Papierstreifen
etwas weniger geklemmt wird und leichter aus der Klemmung des
Nähfußes gezogen werden kann als der äußere Papierstreifen.
Ausgleich vordere und hintere Nähfußsohle
–
Vordere Nähfußsohle 1 wieder montieren.
– Oberteil in Position “Nadel tief” drehen.
– Einstellschraube 3 so verdrehen, dass die vordere Nähfußsohle
gerade noch aufliegt.
Neigung der vorderen Nähfußsohle
Die vordere Nähfußsohle soll nun in Position “Nadel tief” auf der
ganzen Länge auf der Stichplatte aufliegen.
–
Nähfußsohle mit Schraube 2 einstellen.
14
4 3 2 1 5 4
