3.5
Absaugvorrichtung montieren

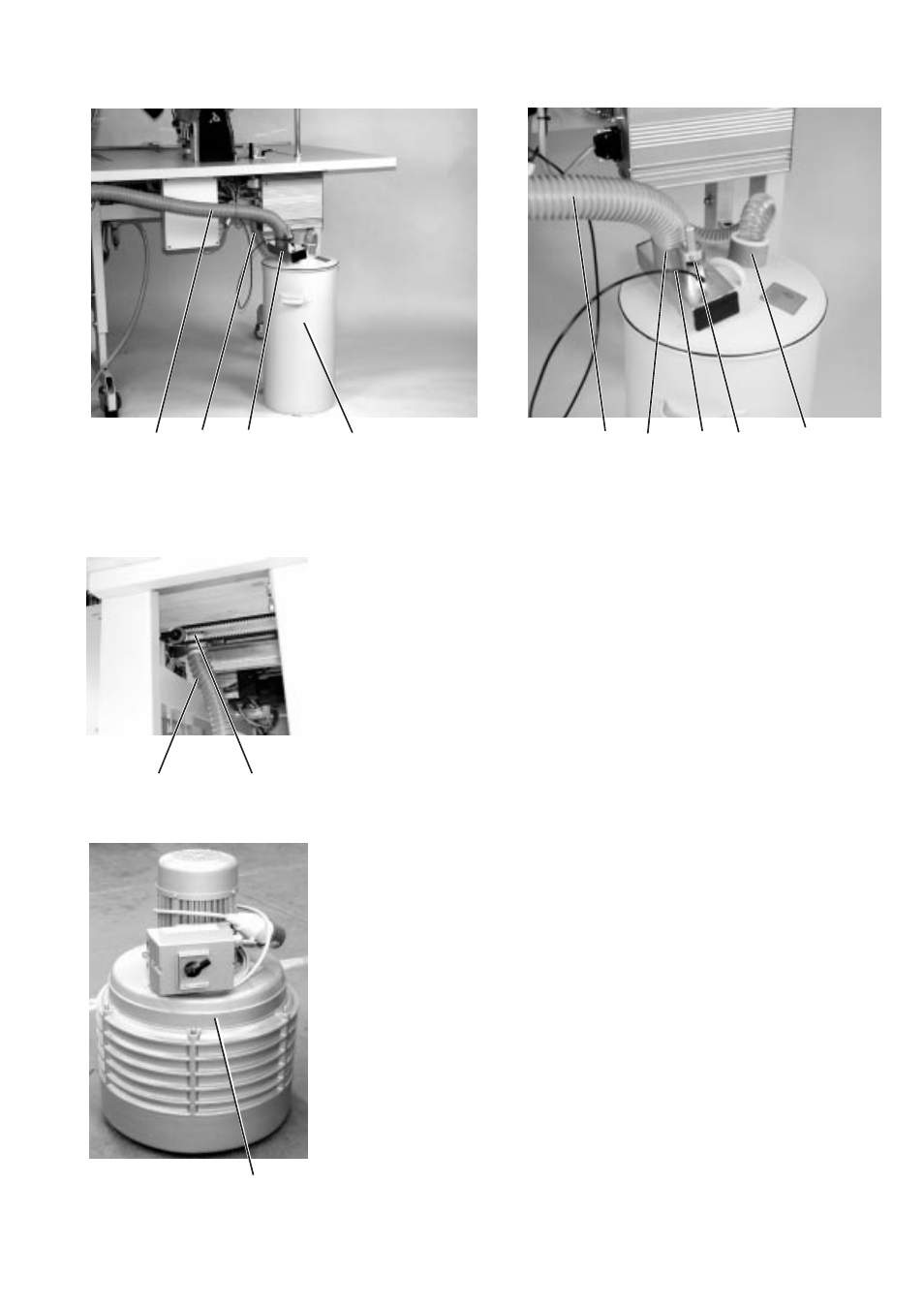

Die Absaugvorrichtung besteht aus dem Abfallbehälter 1, der
Vakuumventil 2, dem Saugschlauch 3 und dem Vakuumschlauch 4.
Die Vorrichtung übernimmt die Absaugung der Schneidabfälle aus dem
Bereich des Kantenschneiders.
Die Absaugvorrichtung ist zum Anschluss an einer hauseigenen
Vakuumanlage vorbereitet. Ist keine hauseigene Vakuumanlage
vorhanden, so muss das als Zusatzausstattung erhältliche
Zentrifugalgebläse 10 bestellt werden.
–
Abfallbehälter 1 hinter der Nähanlage aufstellen.
–
Absaugschlauch 3 unter der Tischplatte auf den Saugstutzen 5
schieben.
–
Zweites Ende des Absaugschlauches 5 in Tülle 6 des
Abfallbehälters schieben.
–
Vakuumschlauch 4 in die Tülle 7 schieben und das zweite Ende mit
der hauseigenen Vakuumanlage oder einem Zentrifugalgebläse
verbinden.
–
Steuerschlauch 9 am Pneumatikzylinder 8 anschließen.
