Seite 9
3.7
Pneumatischer Anschluss
3.7.1 Druckluft-Wartungseinheit anschließen
Für den Betrieb der pneumatischen Bauteile muß die Nähanlage mit
wasserfreier Druckluft versorgt werden.
ACHTUNG !
Für eine einwandfreie Funktion der pneumatischen Steuervorgänge
muß das Druckluftleitungsnetz wie folgt ausgelegt sein:
“Im Moment des größten Luftverbrauches darf ein
Mindestbetriebsdruck von 5 bar nicht unterschritten werden.”
Aus dem Druckluftnetz darf keine geölte Druckluft zugeführt werden.
Hinter dem Filter wird gereinigte Druckluft zum Ausblasen von
Nähteilen entnommen.
In der Blasluft mitgeführte Ölteilchen führen zu Funktionsstörungen
und zur Verschmutzung der Nähteile.
–

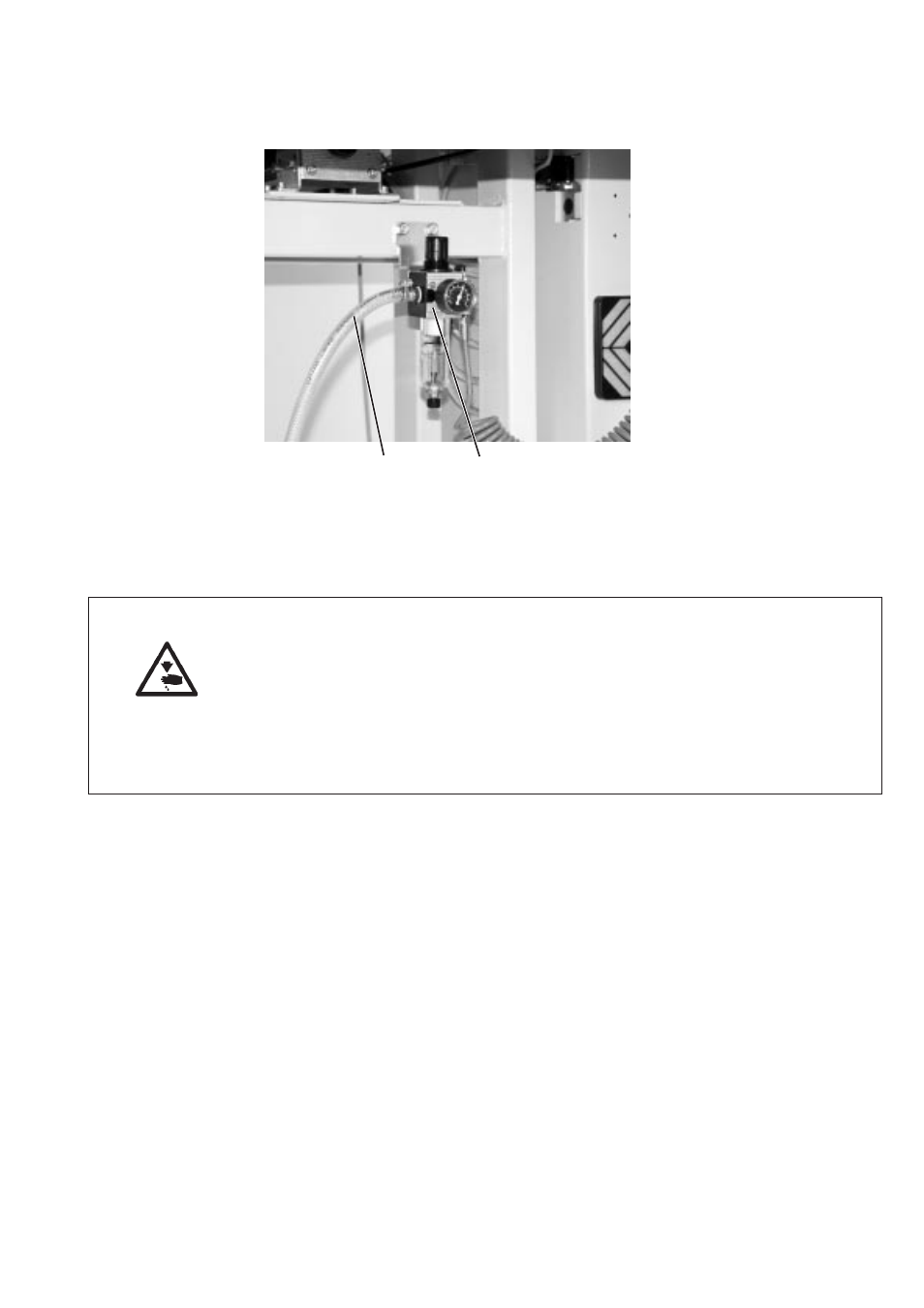

Druckluft-Wartungseinheit 2 mit Anschlussschlauch 1 (Ø = 9 mm)
und Schlauchkupplung G1/4" an die Wartungseinheit und das
betriebseigene Druckluftnetz anschließen.
Pneumatik-Anschlusspaket
Unter der Bestell-Nr. 0797 003031 ist ein Pneumatik-Anschlusspaket
für Gestelle mit Druckluft-Wartungseinheit erhältlich.
Es beinhaltet folgende Bauteile:
- Anschlussschlauch, 5 m lang, (Ø = 9 mm)
- Schlauchtüllen und Schlauchbinder
- Kupplungsdose und Kupplungsstecker
2-9
1
2
