D. Die Exzenterrolle drehen und den Bandriemen des
Gewichtssatzes (durch Lockern der beiden Stellschrauben an der
Bandriemenklammer mit einem 7/32-Zoll-Inbusschlüssel) von der
Exzenterrolle entfernen. Siehe Abbildung 1.
E. Die Riemenscheibenhalterung neben der Exzenterrolle ausfindig
machen. Siehe Abbildung 2.
F. Schraube, Unterlegscheibe und Sechskantmutter entfernen,
mit denen die Riemenscheibe an der Riemenscheibenhalterung
befestigt ist.
G. Die Riemenscheibe von der Riemenscheibenhalterung entfernen.
H. Eine der beiden Halbrundkopf-Innensechskantschrauben (BHSCS)
entfernen, mit denen die Drehachse befestigt ist. Siehe Abbildung 3.
I. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen. Siehe Abbildung 3.
HINWEIS: Beim Entfernen der Welle äußerst vorsichtig vorgehen, damit das Gewinde
der Welle nicht beschädigt wird.
J. Die fünf BHSCS-Schrauben, mit denen die beiden Rahmenhälften verbunden sind,
vorsichtig mit Hilfe einer zweiten Person entfernen. Siehe Abbildung 4.
K. Beide Hälften vorsichtig durch die Türöffnung an den gewünschten
Aufstellungsort bringen.
L. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig
verbinden und mit den in Schritt 4J entfernten fünf BHSCS-
Schrauben befestigen. Siehe Abbildung 4.
M. Die Riemenscheibenwelle vorsichtig mit der Drehachse
und den in Schritt 4H und 4I entfernten BHSCS-Schrauben
befestigen. Siehe Abbildung 3.
N. Die/den (in Schritt 4F und 4G entfernte) Riemenscheibe/
Seilzug wieder an der Riemenscheibenhalterung anbringen.
O. Überprüfen, ob beide Seilzüge ordnungsgemäß verlegt sind.
P. Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes
an der Bandriemenklammer der Exzenterrolle anbringen.
Siehe Abbildung 1.
Q. Mit Schritt 5C fortfahren.
5. Versandfüße und hintere Verkleidungen entfernen.
A. Alle (standardmäßigen) konischen Versandhalterungen
mit einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
B. Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem Rahmenfuß sorgfältig anbringen.
D. Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
(drei Stufengewichte auf jeder Seite).
E. Die drei Kreuzschlitzschrauben entfernen, mit denen die
obere (hintere) Verkleidung befestigt ist, und die Verkleidung
vorsichtig abnehmen. Siehe Abbildung 5.
F. Die in Abbildung 6 gezeigten unteren beiden Schrauben
lockern. HINWEIS: Die unteren beiden Schrauben nicht
entfernen.

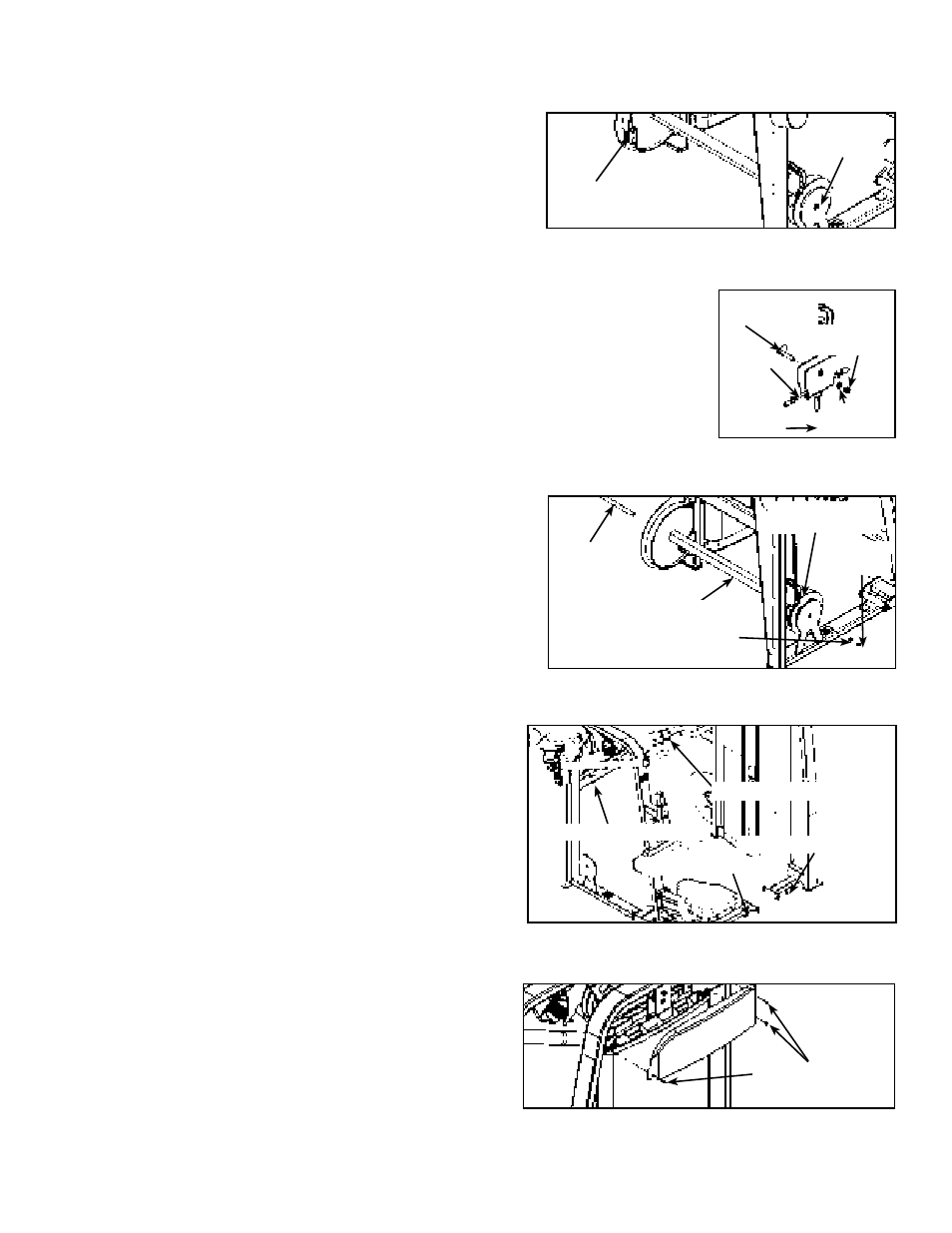

Abbildung 2
Schraube der
Exzenterrolle
Seilzug
Seilzug
Abbildung 3
BHSCS-
Schraube
Drehachse
Unterlegscheibe
Riemenscheibenwelle
Riemenscheibe/
Seilzug
Abbildung 5
Kreuzschlitz-
schraube (3)
Abbildung 4
BHSCS-Schraube (2)
Nylon-Kontermutter (2)
Nylon-Kontermutter (3)
BHSCS-Schraube (3)
Unterleg-
scheibe
Nylon-
Kontermutter
Abbildung 1
Stellschrauben
Exzenterrolle
