Installation
D3715-DE Rev B EZ3600 Bedienungsanleitung 37
Kabel anschließen

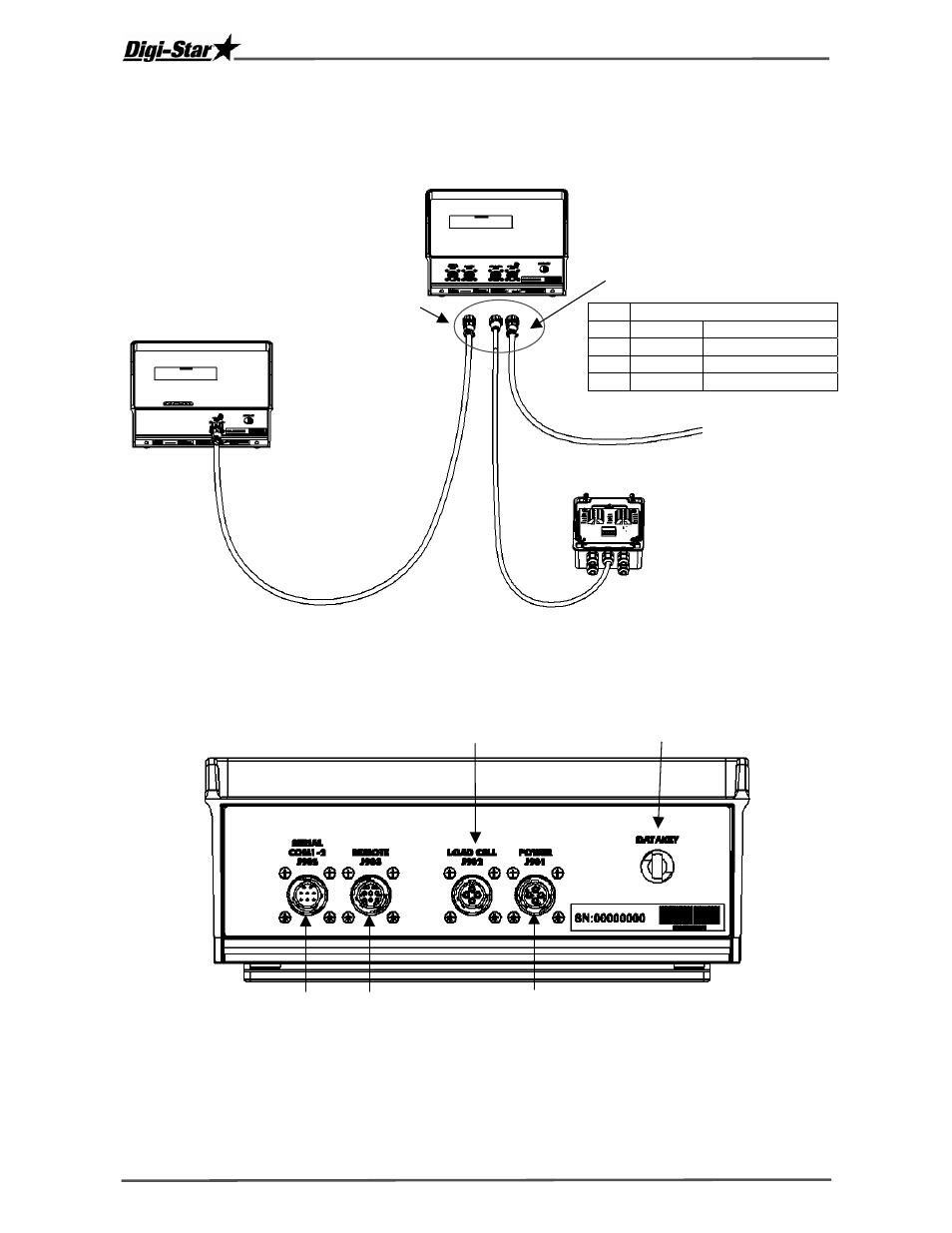

Abb. 2: Anschlussschema für den Wiegeindikator
Abb. 3: Kabelanschlüsse an der Unterseite
Ferndisplay
(optional)
siehe Abb. 4: J-Box-Anschlüsse
Speisekabel
siehe Abb. 1
Wiegeindikator
Anschluss
digitaler Ein-
/Ausgang
(optional)
Anschluss
Ferndisplay
(optional) Anschluss
Speisekabel
Anschluss J-Box DataKey einstecken
Stift zur 12-VDC-Stromversorgung**
1 Rot + 12VDC
2 Schwarz Erde/Masse
3 Orange Relaisausgang
4 Blau Ferneingang
** Die Aderfarben in der Tabelle gelten nur für
das Standard Digi-Star kabel
