Wiegestäbe an J-Box anschließen

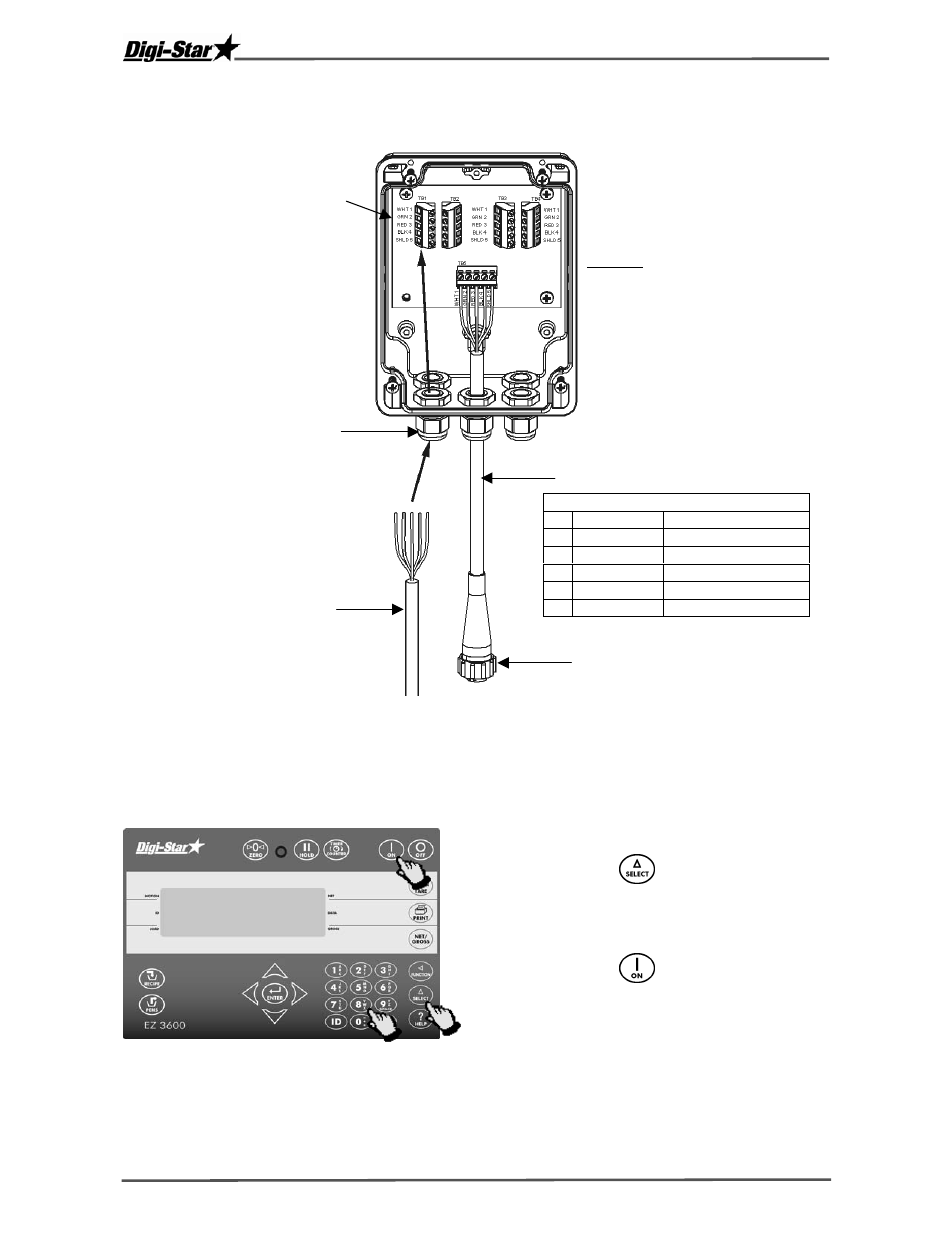

Abb. 4: J-Box-Anschlüsse
Konfigurations- und Eichnummern ändern
[SETUP] & [CAL]
1. Geben Sie 871 ein.
2. Drücken Sie auf .
3. Wiegeindikator zeigt kurz SETUP an, danach
eine 6-stellige Zahl. Geben Sie die neue
Nummer ein.
4. Drücken Sie auf .
Geben Sie 872 ein und wiederholen Sie alle
Schritte, um die Eichnummer CAL zu ändern.
Adern der Wiegestabskabel an
Anschlussklemmen anschließen
Muttern gut anziehen
Wiegestabkabel
J-Box Kabel
Beispiel: J-Box mit 4
Wiegestabsanschlüssen
an Unterseite des Wiegeindikators
anschließen, siehe Abb. 3
1/3
2
SETUP
4
3
Aderfarben
Stift Farbe Beschreibung
1 Rot Stromversorgung +
2 Grün Signal -
3 Weiß Signal +
4 Schwarz Stromversorgung -
4 Transparent Abschirmung
