Digi-Star Model EZ3200/EZ3200V/EZ3200V RC
2. Montage und Installation
2
! copyright - 24.10.2001
2. Montage und Installation
MONTAGE INDIKATOR
Sie können den Wiegeindikator auf einfache Weise an eine Montagestütze befestigen, indem Sie
die Oberseite über die Platte hängen und die Unterseite mit zwei Bolzen und Muttern (M5 ×
16mm) festschrauben.
ANSCHLUSS STROMVERSORGUNG
Warnung!
Stets die Spannung des Indikators ausschalten, bevor Sie "schnell starten" oder die Batterie
aufladen. Alle Spannungskabel vom und zum Indikator entfernen, bevor Sie an der Apparatur
löten. Ansonsten kann bleibender Schaden entstehen!
Das Netzkabel müssen Sie direkt an den Akku (des Fahrzeugs) oder an eine geregelte
Spannungsquelle anschließen. Das Indikatorende des Netzkabels schließen Sie an den J901
Konnektor auf der Bodenplatte des Wiegeindikators an.
Schließen Sie den ROTEN Draht des Netzkabels an einen +12VDC an; den SCHWARZEN
Draht an ERDE oder MASSE. Der Indikator ist intern mit 4A gesichert.

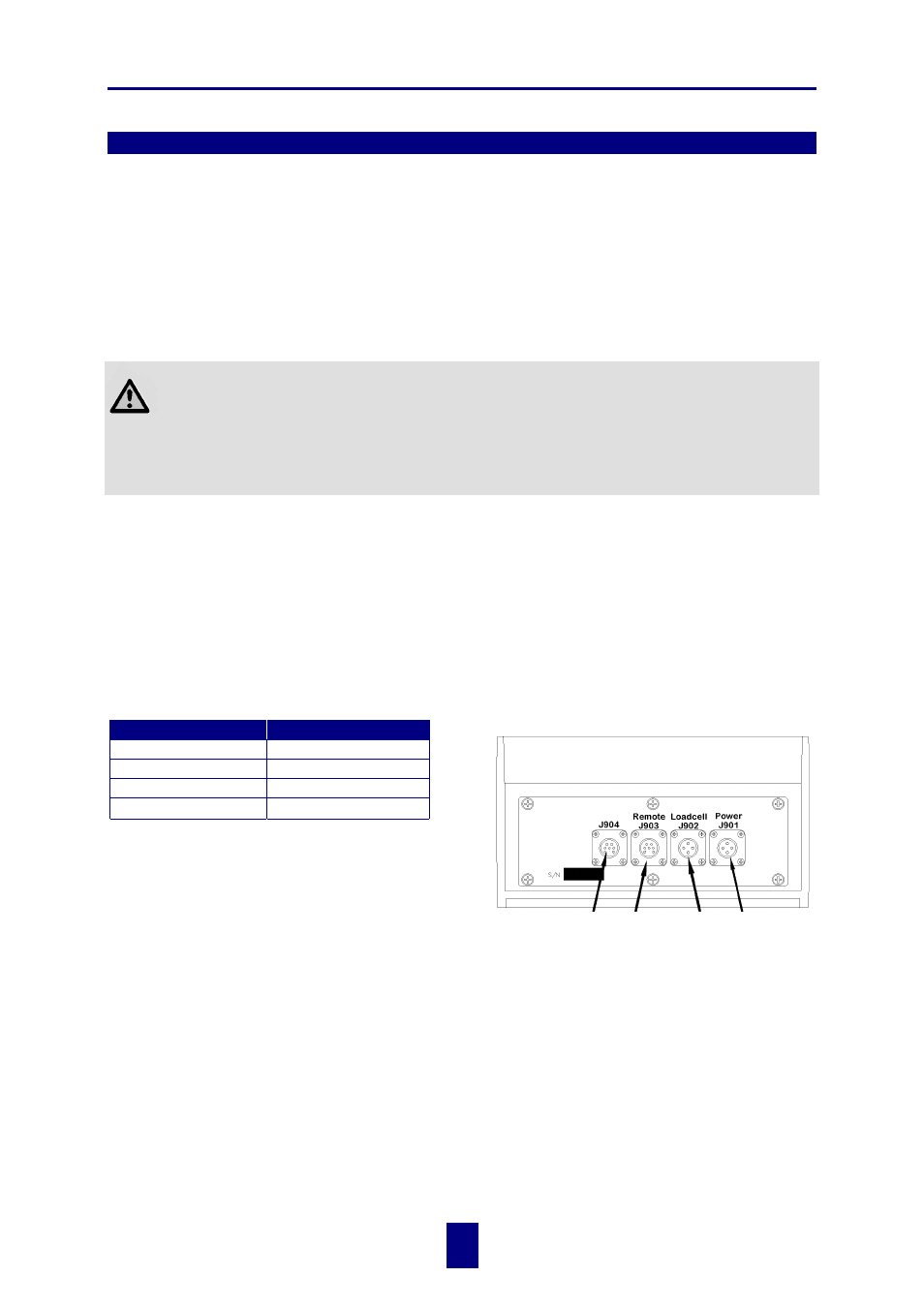

ANSCHLUSS NETZKABEL ANSCHLUSS KABEL
BODENPLATTE
Drahtfarbe
Drahtfunktion
ROT
Akku (+12Vdc)
SCHWARZ
ERDE/MASSE
ORANGE
Remote Alarm Out+
BLAU
Remote Input
ANSCHLUSS REMOTE ALARM
Verwenden Sie einen 12 Vdc Remote Alarm,
schließen Sie dann die +12Vdc Seite des Alarms
an die ORANJE Ader des Netzkabels an und ERDE
an den Alarm (= ERDE).
!
Der Alarmausgang ist gesichert vor einem Maximum Verlust von 10A. Der Abstand
Alarmanschluss kann auch für die Motorsteuerung verwendet werden, in Kombination mit
einem Relais.
ANSCHLUSS REMOTE INPUT
Verwenden Sie den Remote Eingang; schließen Sie kurz den Schließ- oder Relaiskontakt an die
BLAUE Ader des Spannungskabels an; und die andere Seite an das Gehäuse oder andere ERDE-
Anschluss. Wenn das Netzkabel keine blaue Ader hat und Sie doch von dieser Möglichkeit
Gebrauch machen wollen, fragen Sie dann Ihren Lieferanten nach einem speziellen Kabel. Weiter
besteht auch ein Steuerkasten für die Motorsteuerung und die Möglichkeit zur Eingabe eines
Presets über die Fernbedienung.
serieller Port
(Option)
Anschluss
Verbindungs
-box
Remote
Display
(Option)
Netz-
kabel
