Digi-Star EZ 3200/EZ 3200V/EZ 3200V RC Benutzerhandbuch
Seite 6
Digi-Star Model EZ3200/EZ3200V/EZ3200V RC
2. Montage und Anschluss
3
! copyright - 24.10.2001
ANSCHLUSS WIEGESTAB
Der Indikator wurde für das Arbeiten mit
Druckzellen entworfen. Das System ist standard-
mäßig mit einem J-BOX-Kabel ausgestattet, das
vom Wiegeindikator zur Anschlussbox der Wiege-
stäbe führt. Verlängerungskabel in verschiedenen
Längen sind bei Ihren Fachhändler erhältlich.
Sie schließen die Wiegestäbe an, indem Sie das
Kabel der Anschlussbox an den J902 Konnektor auf
der Bodenplatte des Wiegeindikators anschließen.

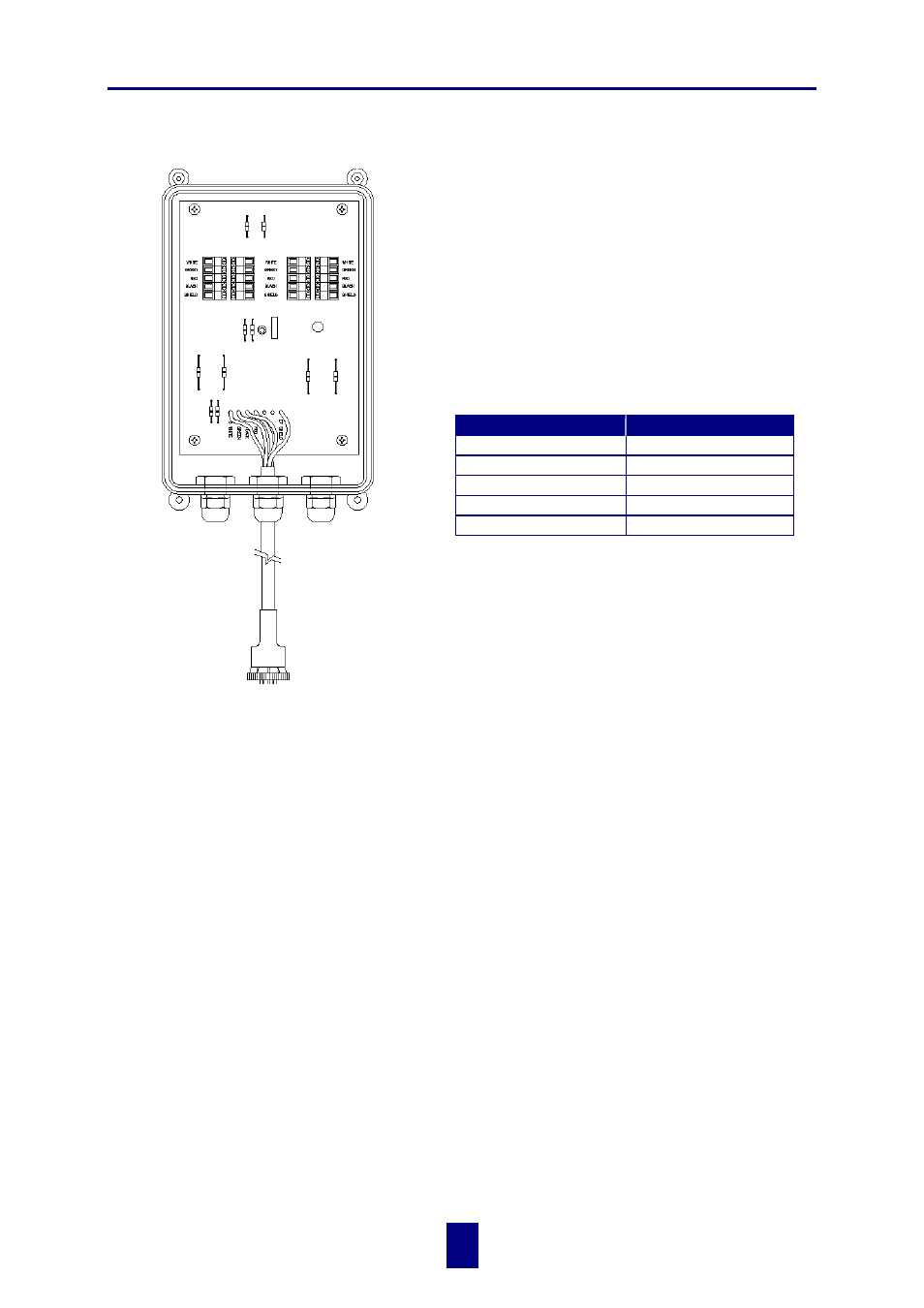

Die Wiegestabkabel an die Anschlussbox
anschließen, siehe unten.
!
Der Farbe auf der Anschlussplatine folgen, um
den richtigen Anschluss der Wiegestäbe zu
garantieren.
SCHUTZ VOR BLITZEINSCHLAG
Extra Schutz kann mit der richtigen Installation von Erdstiften erreicht werden. Nehmen Sie
dazu Kontakt mit Ihrem Lieferanten auf.
TECHNISCHE ANLEITUNG
Eine technische Anleitung ist auf Anfrage erhältlich. Nehmen Sie Kontakt mit Ihrem Lieferanten
auf.
WEIß
SIGNAL +
GRÜN
SIGNAL -
ROT
STROM +
SCHWARZ
STROM -
ABGESCHIRMT
ABGESCHIRMT
Farbe Klemme
Beschreibung
zum J902 Konnektor des Indikators
