7 76 mm (3 Zoll) HÄCKSLER/SHREDDER
DEUTSCH

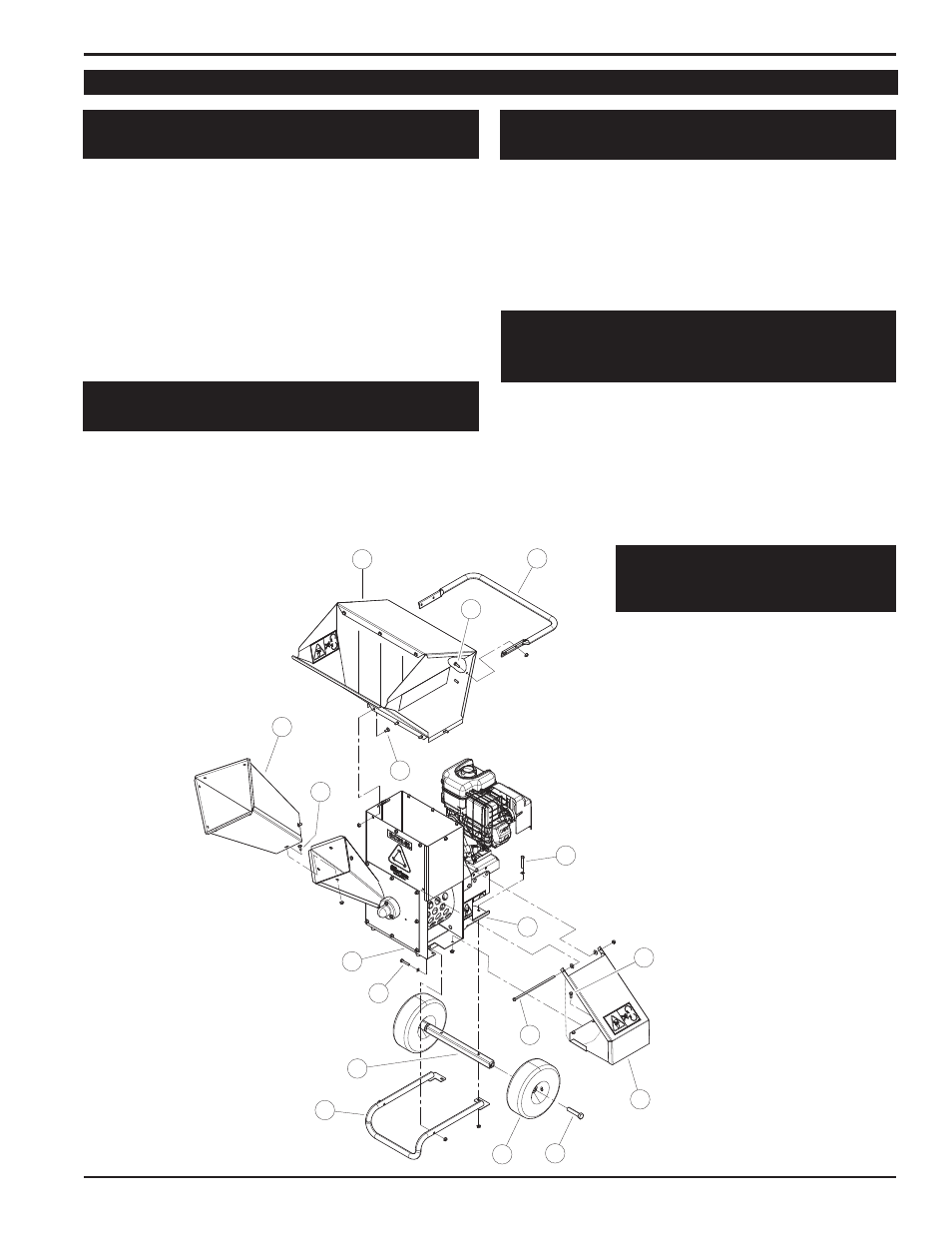

AUFBAU
1. Befestigen Sie den Griff (9) mit vier 5/16" x 7/8" Sechs-
kantschrauben (11) so am Shredder-Zufuhrtrichter (10),
dass die Schraubenköpfe an der Innenseite des Trich-
ters positioniert sind. Ziehen Sie die Schrauben mit
5/16" Flanschmuttern fest.
1. richten Sie die Bohrungen im Häckslersockel (1) mit den
Bohrungen in der Schweißkonstruktion der Achse (2) aus
und richten Sie die Befestigungszungen des Ständerbeins (3)
aus. Befestigen Sie die Baugruppe mit zwei 5/16-18 x 2-1/4"
Sechskantschrauben (4), Unterlegscheiben und Flanschmut-
tern am Häckslersockel.
2. Befestigen Sie das Ständerbein mit zwei 5/16-18 x 1-3/4"
Sechskantschrauben (6), Unterlegscheiben und Flanschmut-
tern am unterteil des Gehäuses (5).
3. Befestigen Sie die Räder (7) mit zwei 5/8 x 3" Sechs-
kantschrauben (8) an der Schweißkonstruktion der Achse.
1. Installieren Sie den Zufuhrtrichter (10) so am Gehäuse, dass
der Griff über dem Motor positioniert ist und die Öffnung zum
Häckslerschacht zeigt.
2. Bringen Sie acht 5/16-18 x 3/4" Schlossschrauben (12)
so an, dass die Schraubenköpfe an der Innenseite des
Trichters positioniert sind. Befestigen Sie die Schrauben mit
5/16" Flanschmuttern.
1. Bringen Sie die Zulaufschachtverlängerung (13) am Schacht
an. Richten Sie die vier Bohrungen an der Unterseite der
Verlängerung mit der Oberseite des Schachtes aus.
2. Bringen Sie vier 5/16 x 3/4" Schlossschrauben (14) so an, dass
die Schraubenköpfe an der Innenseite des Zulaufschachtes
positioniert sind. Befestigen Sie die Schrauben mit
5/16" Flanschmuttern. Ziehen Sie die Muttern fest gegen die
Zulaufschachtverlängerung an.
1. Bringen Sie die Auswurf-Schweißkon-
struktion (15) am Häcksler an. Die
Öffnungen in der Schweißkonstruktion
müssen mit den Öffnungen am Häcksler
ausgerichtet sein.
2. Befestigen Sie die Oberseite der Auswurf-
Schweißkonstruktion mit einer 5/16 x
7-1/2" Schraube (16) (Modell SC3206)
oder einer 5/16 x 10" Schraube (16) (alle
anderen Modelle), zwei Unterlegscheiben
und einer 5/16" Flanschmutter.
3. Befestigen Sie die unterseite der auswurf-
Schweißkonstruktion mit zwei 5/16 x
3/4" Sechskantschrauben (17) und Flan-
schmuttern. Die Schraubenköpfe sollten
innen in der auswurfeinheit positioniert
sein. Ziehen Sie die Muttern auf das ord-
nungsgemäße Drehmoment an.
2.2.2 ANBRINGEN DES ZUFUHRTRICHTER-
GRIFFS Am SHREDDER
2.2.1 ANBRINGEN VoN STÄNDERBEIN,
ACHSE UND RÄDERN
2.2 moDEllE mIT CE-KENNZEICHEN
2.2.3 ANBRINGEN DES SHREDDER-
ZUFUHRTRICHTERS
2.2.4 ANBRINGEN DER HÄCKSlER-
SCHACHT-VERlÄNGERUNG (NUR
moDEllE mIT CE-KENNZEICHEN)
2.2.5 ANBRINGEN DER
AUSWURF-SCHWEISS-
KoNSTRUKTIoN
1
2
3
4
5
6
7 8
9 10
11
12
13
14
15
16
17
