14 76 mm (3 Zoll) HÄCKSLER/SHREDDER
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND STELLEN SIE
SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.2 WARTUNG DER HÄCKSElmESSER
Die Häckselmesser sind scharf! Gehen Sie bei der Bedienung
des Geräts vorsichtig vor, um Verletzungen zu vermeiden.
WARNUNG
5.4 SCHÄRFEN DER mESSER
5.3 AUSBAU DER HÄCKSElmESSER
Siehe Illustration in abbildung 5.1.
1. Öffnen Sie die Auswurfklappe/Abdeckung (1). Entfernen Sie
bei CE-Modellen die Auswurfeinheit.
2. Entfernen Sie die 5/16" x 7/8" Schraube (2) und die
Flanschmutter (3), mit denen das Shreddergitter (4) an
der unterseite des rahmens befestigt ist. Ziehen Sie das
Auswurfgitter von unten heraus und drehen Sie die Oberseite
nach unten, um das Gitter zu entfernen.
3. Entfernen Sie die beiden 5/16-18 x 5/8" Sechskantschrauben
(5), mit denen das Häckselmesser (6) am Rotor befestigt ist.
Wiederholen Sie das Verfahren für das andere Messer.
4. Überprüfen Sie die Messer auf sichtbare Risse oder
Einkerbungen. Bei Rissen müssen die Messer ausgetauscht
werden. Wenn die Einkerbungen nicht durch Schleifen
des Messers entfernt werden können, muss das Messer
ausgetauscht werden. Das Messerkit Nr. 70738 bestellen.
EINKERBUNG
GRÖSSER ALS
3 mm (1/8 ZOLL)
RISS
GRÖSSER ALS
3 mm (1/8 ZOLL)
GEBROCHENE
ECKE

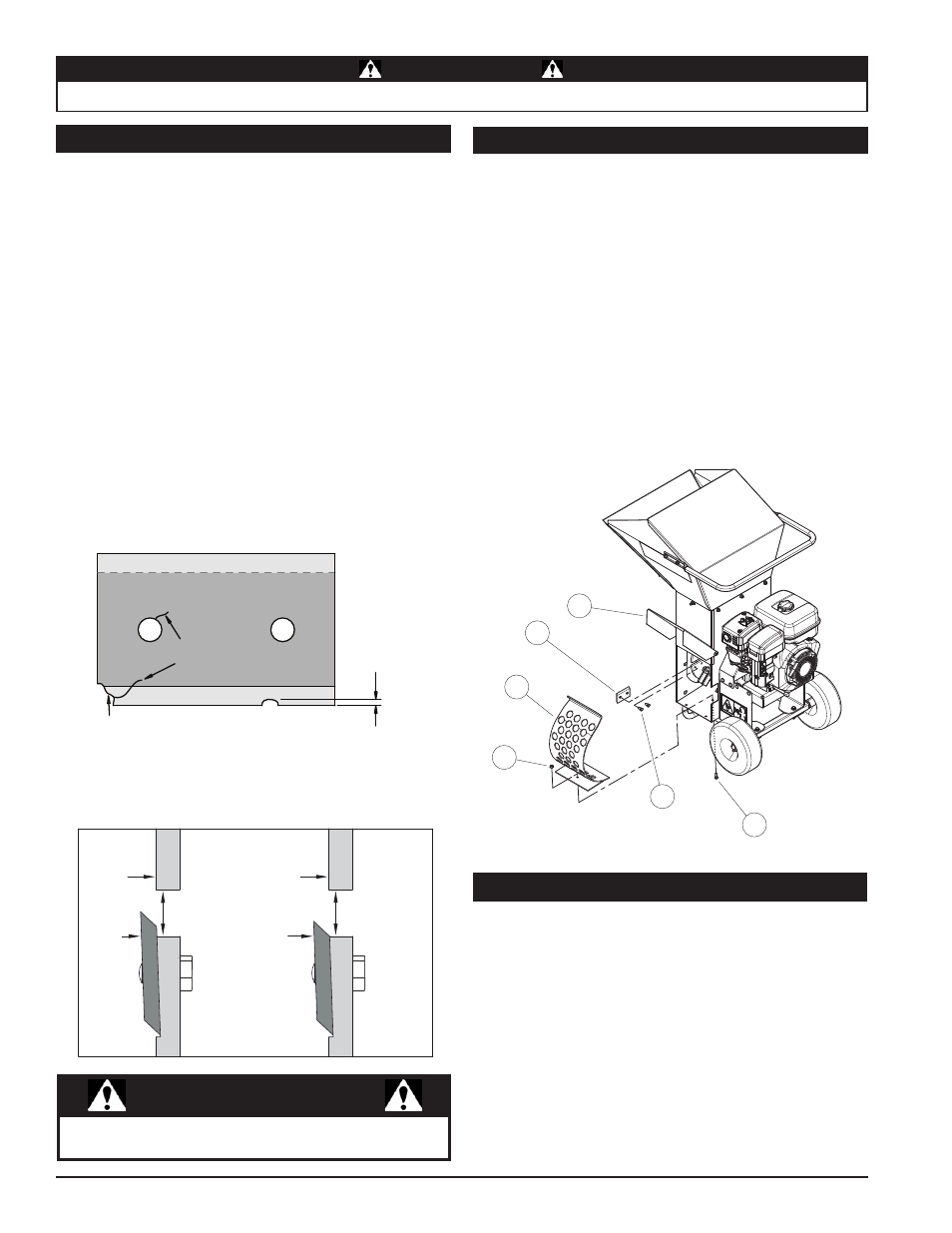

Abbildung 5.1, Aus- und Einbau der Messer
HÄCKSELSCHLITZ
NEUES
MESSER
HÄCKSEL-
PLATTE
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT
WERDEN
HÄCKSEL-
PLATTE
HÄCKSELSCHLITZ
1
2
3
4
5
6
Die Häckselmesser werden mit der Zeit stumpf, was das
Häckseln schwieriger macht und das Gerät zusätzlich belastet.
ÜBERPRÜFEN SIE DIE mESSERSCHÄRFE AllE 5 BIS
15 BETRIEBSSTUNDEN UND SCHÄRFEN SIE DIE mESSER,
FAllS NoTWENDIG.
Die Messer müssen unter folgenden Umständen geschärft
werden:
•
Das Gerät vibriert heftig, wenn Material in den Häcksler
eingeführt wird.
• Zweige mit kleinem Durchmesser werden nicht von selbst
eingezogen.
• Das Häckselgut wird ungleichmäßig ausgeworfen oder
hat strähnige Enden, speziell beim Häckseln von grünen
Zweigen.
Bevor Sie die Messer schärfen, überprüfen Sie diese auf
dauerhafte Schäden. Ersetzen Sie die Messer unter folgenden
umständen:
•
Risse, gebrochen Ecken oder Kerben, die größer als 3 mm
(1/8 Zoll) sind (siehe unten).
• Der Fuß der Schnittkante ist verschlissen oder wurde so
oft geschliffen, dass er nicht mehr über den Häckselschlitz
hinausragt (siehe unten). Das Messerkit Nr. 70738 bestellen.
Die Messer können mit einem Schleifbock oder vom
Fachmann geschliffen haben. Das Messerkit Nr. 70738
bestellen.
1. Schärfen oder schleifen Sie niemals die Montagefläche der
Messer. Dies führt dazu, dass die Messerkanten nicht korrekt
in der Halterung sitzen, und daraus resultieren Schäden an
den Messern und schlechte Häckselleistung.
2. Schleifen Sie die gewinkelten Kanten der Häckselmesser
auf 45 Grad (Abbildung 5.2). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um das
Messer im richtigen Winkel zu halten.
3. Gehen Sie beim Schleifen vorsichtig vor, damit das Messer
nicht überhitzt und sich verfärbt. Dies führt zum Verlust der
Wärmebehandlungseigenschaften.
