Echo Bear Cat WT190T 2010 - Handbuch (Seite 17)

Zweirädriger Trimmer
13
TECHNISCHE DATEN

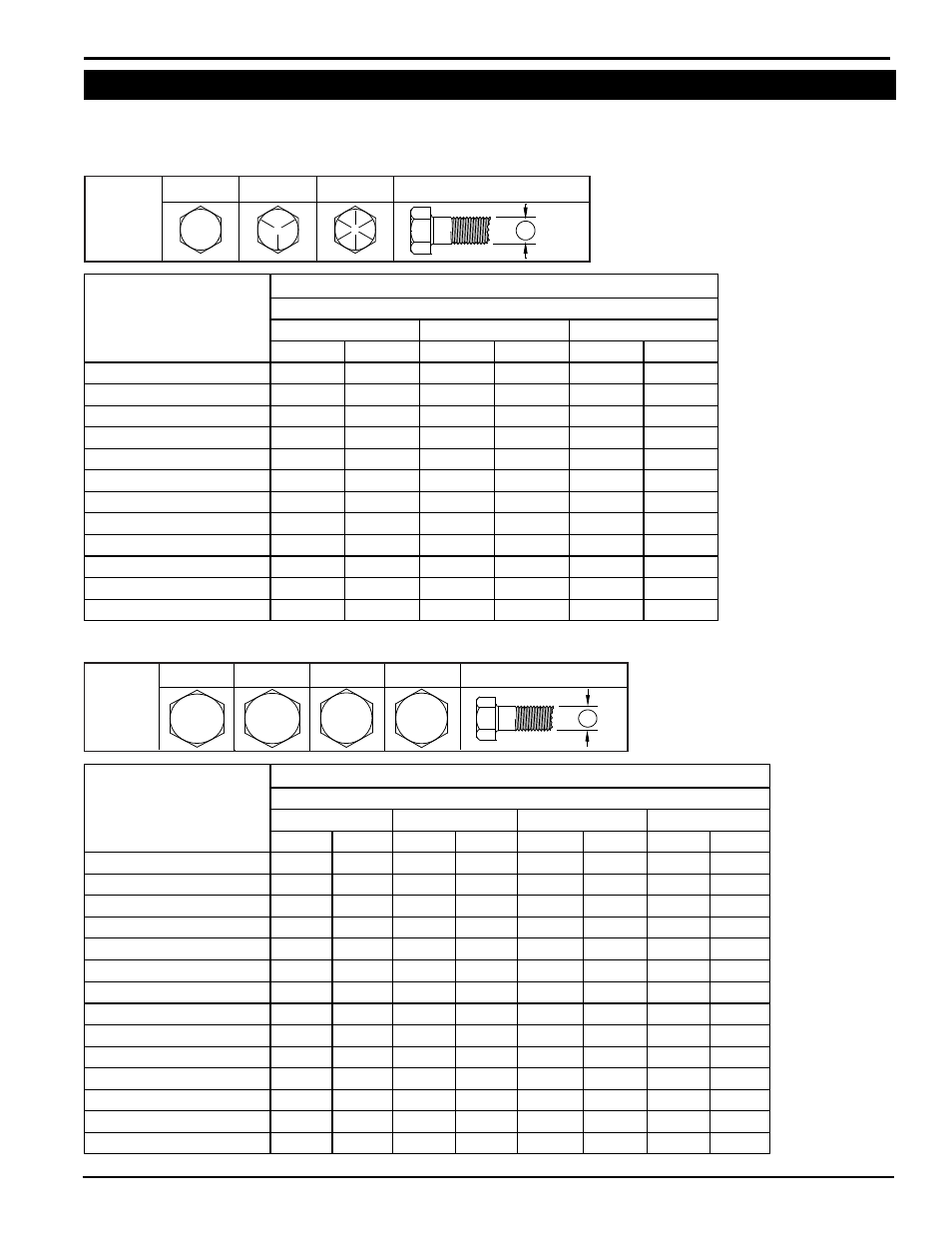

7.2 FESTZIEHEN DER SCHRAUBEN
Die untenstehenden Tabellen dienen Referenzzwecken und deren Gebrauch ist komplett freiwillig, falls nicht anders
angegeben. Verlässlichkeit auf deren Inhalt für jegliche Zwecke ist alleiniges Risiko der nutzenden Person und daraus
resultierende Schäden und Verluste liegen im alleinigen Verantwortungsbereich dieser Person.
SCHRAUBENDURCHMESSER
(A)
US-GRÖSSEN
DREHMOMENT *
SAE 2 SAE 5 SAE 8
Nm Ft-lb. Nm Ft-lb. Nm Ft-lb.
1/4” 7,5 5,5 11 8 16 12
5/16” 15 11 23 17 34 25
3/8” 27 20 41 30 61 45
7/16” 41 30 68 50 95 70
1/2” 68 50 102 75 149 110
9/16” 97 70 149 110 203 150
5/8” 122 90 203 150 312 230
3/4” 217 160 353 260 515 380
7/8” 230 170 542 400 814 600
1” 298 220 786 580 1220 900
1-1/8” 407 300 1085 800 1736 1280
1-1/4” 570 420 2631 1940 2468 1820
SCHRAUBENDURCHMESSER
(A)
METRISCHE GRÖSSEN
DREHMOMENT *
4.8 8.8 10.9 12.9
Nm Ft-lb. Nm Ft-lb. Nm Ft-lb. Nm Ft-lb.
M3 0,5 0,4 - - - - - -
M4 3 2,2 - - - - - -
M5 5 4 - - - - - -
M6 6 4,5 11 8,5 17 12 19 14,5
M8 15 11 28 20 40 30 47 35
M10 29 21 55 40 80 60 95 70
M12 50 37 95 70 140 105 165 120
M14 80 60 150 110 225 165 260 190
M16 125 92 240 175 350 255 400 300
M18 175 125 330 250 475 350 560 410
M20 240 180 475 350 675 500 800 580
M22 330 250 650 475 925 675 1075 800
M24 425 310 825 600 1150 850 1350 1000
M27 625 450 1200 875 1700 1250 2000 1500
* Drehmomentwerte
für Schrauben und
Kopfschrauben werden
durch Markierungen am
Kopf angegeben.
Diese Werte, die oben
angegeben sind, gelten
für ungeschmierte und
ungeölte Gewinde und
Köpfe, falls nicht anders
angegeben. Deshalb
schmieren oder ölen
Sie weder Schrauben
noch Kopfschrauben,
sofern nicht anders in
dieser Betriebsanleitung
angegeben. Durch
den Gebrauch von
Sicherungsteilen werden
diese Werte um 5 %
erhöht.
SAE - 8 SAE - 2
A
SAE - 5 SAE
Güteklasse
und
Kopfmar-
kierungen
SCHRAUBENDURCHMESSER
10.9 4.8
A
8.8 METRISCHE
GRÖSSEN
Güteklasse
und
Kopfmar-
kierungen
SCHRAUBENDURCHMESSER 12.9
4.8 8.8 10.9 12.9
