Zweirädriger Trimmer
4
Abschnitt
Nehmen Sie den Trimmer und die Griffstange aus der Versandkiste und von der Palette. 1.
Der Handbuch-Aufbewahrungsbehälter ist provisorisch an einer Seite der Griffstange angebracht. Lösen Sie, falls erforderlich, 2.
die Schraube, mit der der Aufbewahrungsbehälter an der Griffstange angebracht ist. Drehen Sie den Aufbewahrungsbehälter
und befestigen Sie das andere Ende mit einer 5/16" x 2-1/4 Schraube, Unterlegscheibe und Mutter an der gegenüberliegenden
Seite der Griffstange. ZIEHEN SIE DIE SCHRAUBEN NOCH NICHT FEST AN.

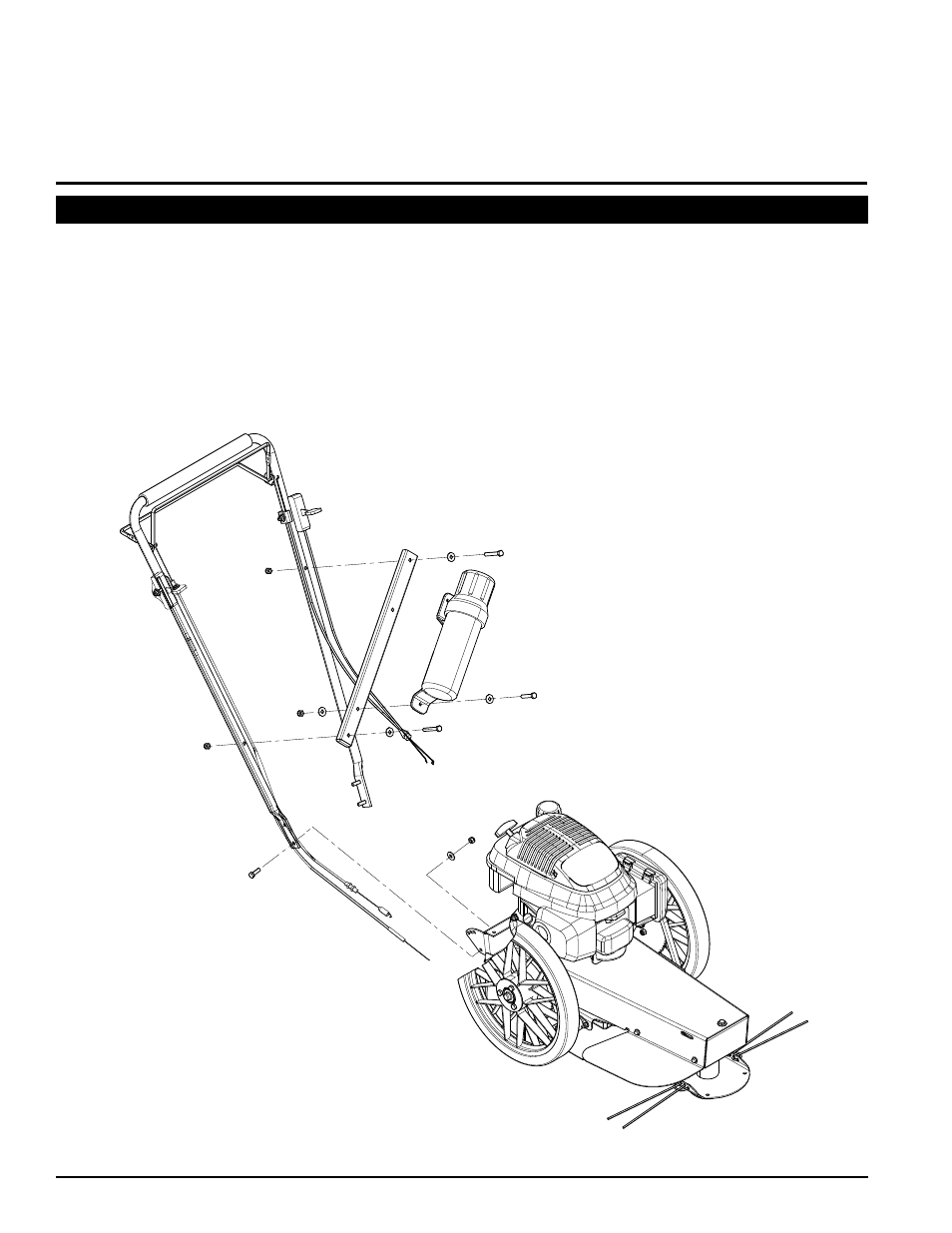

Stellen Sie die Griffstange aufrecht hin. Richten Sie die untere Bohrung an der Griffstange mit der unteren Bohrung am Stützkanal
3.
des Trimmers aus und befestigen Sie die Stange mit zwei 5/16" x 1" Schrauben, Unterlegscheiben und Muttern (Abbildung 2.1).
ZIEHEN SIE DIE SCHRAUBEN NOCH NICHT FEST AN.
2
MONTAGE
2.1 ANBRINGEN DER GRIFFSTANGE
