14
11.4
!
Wir machen ausdrücklich darauf aufmerksam, dass nicht von FLOWSERVE gelie-
ferte Originalersatzteile und Zubehör auch nicht von FLOWSERVE geprüft und
freigegeben sind. Die Verwendung und / oder der Einbau solcher Produkte kann
daher unter Umständen konstruktiv vorgegebene Eigenschaften der MIXERPAC
negativ verändern und dadurch die aktive und / oder passive Sicherheit beein-
trächtigen. Für Schäden, die durch die Verwendung von nicht Originalersatzteilen
und Zubehör entstehen, ist jede Haftung und Gewährleistung ausgeschlossen.
Bitte beachten Sie, dass für alle Eigen- und Fremdteile unserer Erzeugnisse besonde-
re Fertigungs- und Lieferspezifikationen bestehen und wir Ihnen stets Ersatzteile nach
dem neuesten gesetzgeberischen Vorschriften anbieten.
12.0 Anhang

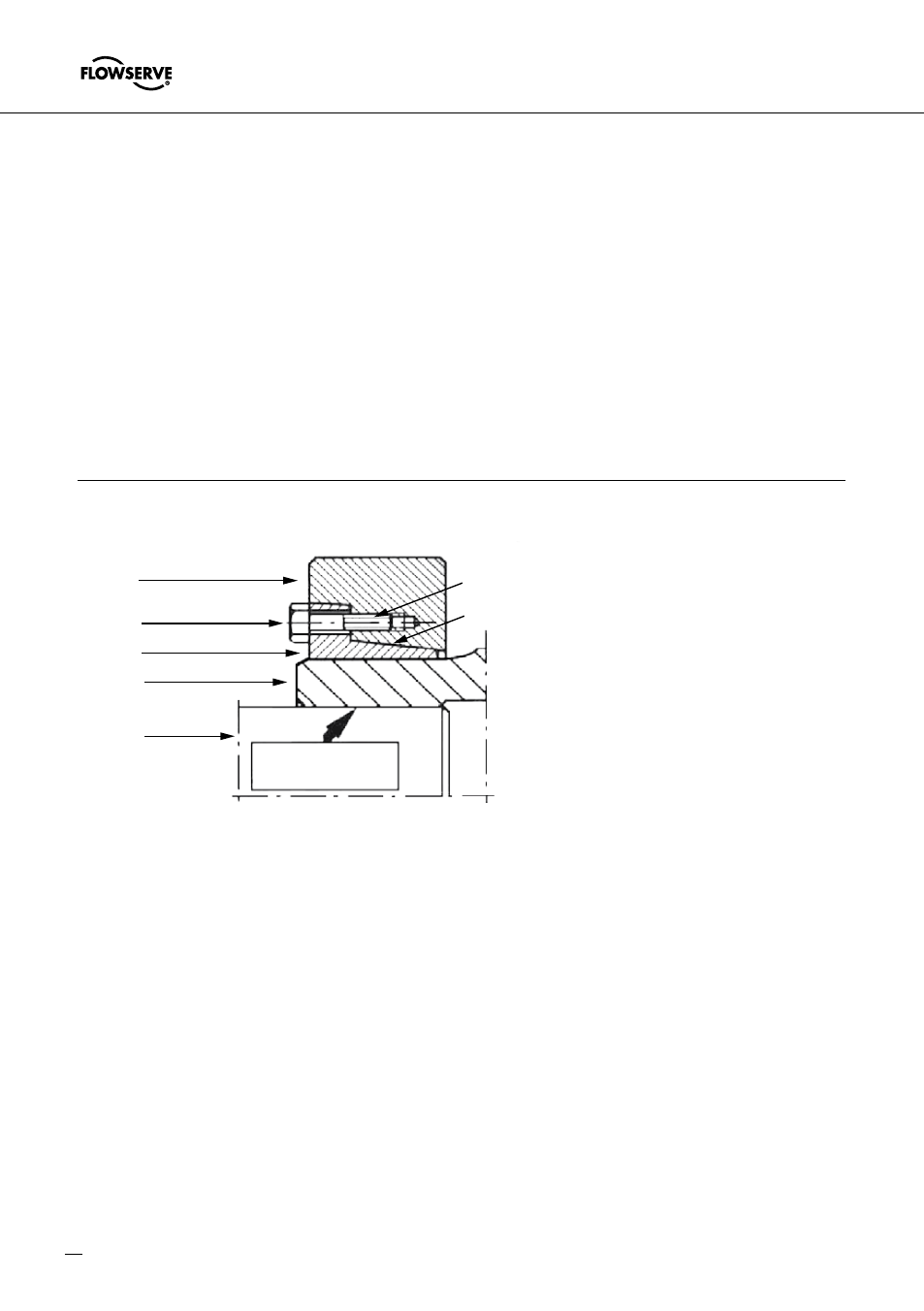

12.1 Montage- und Demontageanleitung für Schrumpfscheiben
Außenring
Spannschrauben
Innenring
Nabe
Welle
fettfrei
Kegelflächen
und Schrauben
geschmiert
Montage
Die Schrumpfscheiben werden einbaufertig geliefert. Sie sollten daher vor dem erst-
maligen Verspannen nicht auseinandergebaut werden.
1. Entfetten der Nabenbohrung und der Welle!
2. Aufschieben der Schrumpfscheibe auf die Nabe. Im Bereich des
Schrumpfscheibensitzes kann die Außenfläche der Nabe gefettet werden.
Achtung!
Nie die Spannschrauben anziehen, bevor nicht auch die Welle eingebaut ist.
3. Einbau der Welle bzw. Aufschieben der Nabe auf die Welle.
4. Anziehen aller Spannschrauben gleichmassig verteilt. Alle Schrauben sind
so lange anzuziehen, bis die vorderen seitlichen Flächen des Außen- und
Innenringes fluchten. Die Kontrolle des korrekten Verspannungszustandes ist
somit optisch überprüfbar.
