7
Erläuterungen
Fortsetzung
Funktion
Für Differenzdrücke bis 180 bar kommt eine Düse mit zusätzlichen Stufen zum Einsatz. In
der Nennweite DN 25 ist sie 4-stufig, in DN 50 und DN 80 erfolgt der Druckabbau 5-stufig.
Dabei ändern sich neben den K vs -Werten auch die Ventilhübe, siehe ZK 210 Datenblatt.
Einstellnuten
Durchflußrichtung
Kolben
Steuerkante
Bohrungen des
Hülsensatzes ohne
Verdrehung der
Hülsen dargestellt.
Sitzbuchse
Verschleißschutzhülse

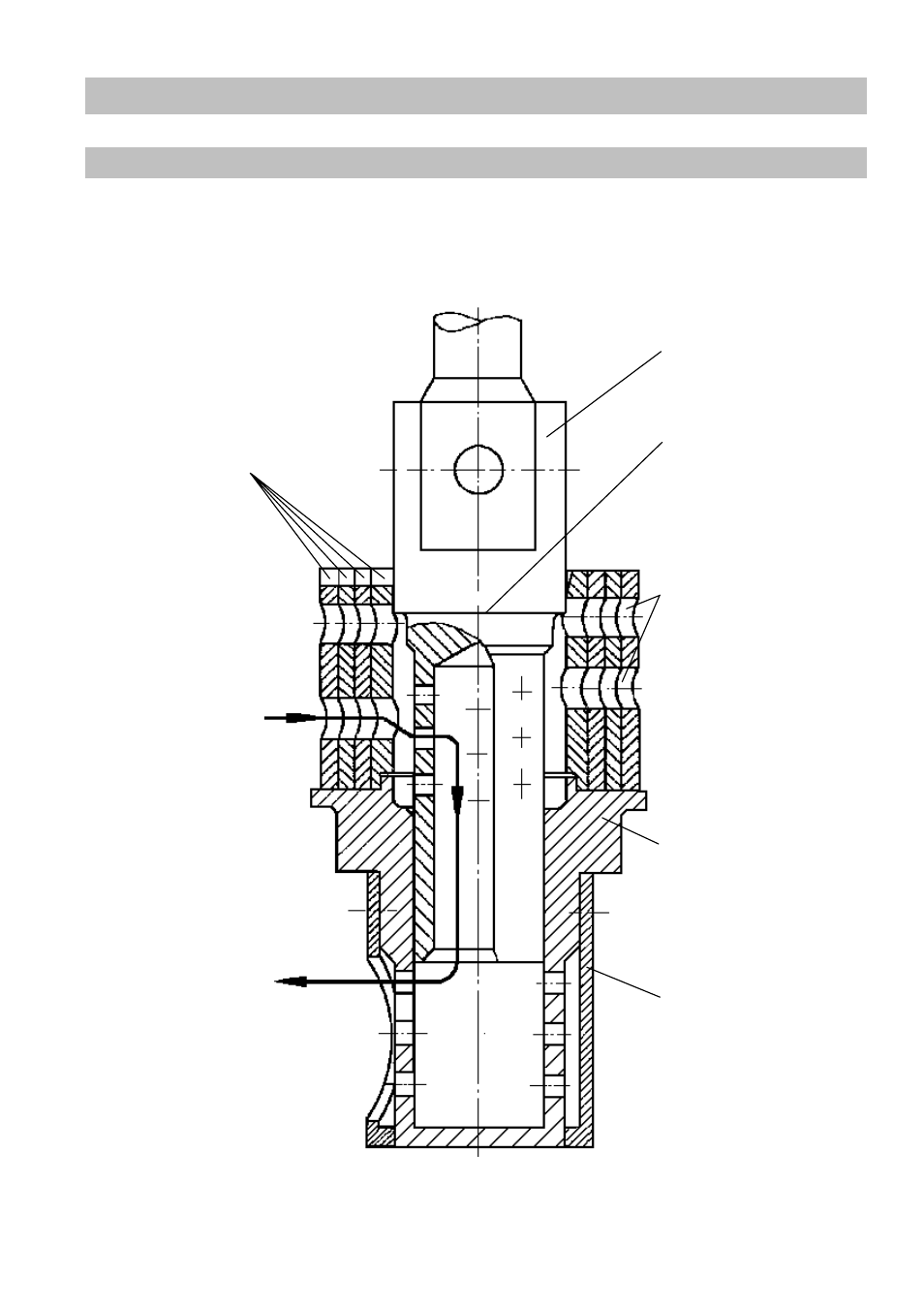

Stellventil ZK 210 DN 50 Radialstufendüse 5-stufig, ∆p
max
180 bar
