23
Systemstörungen
Fortsetzung

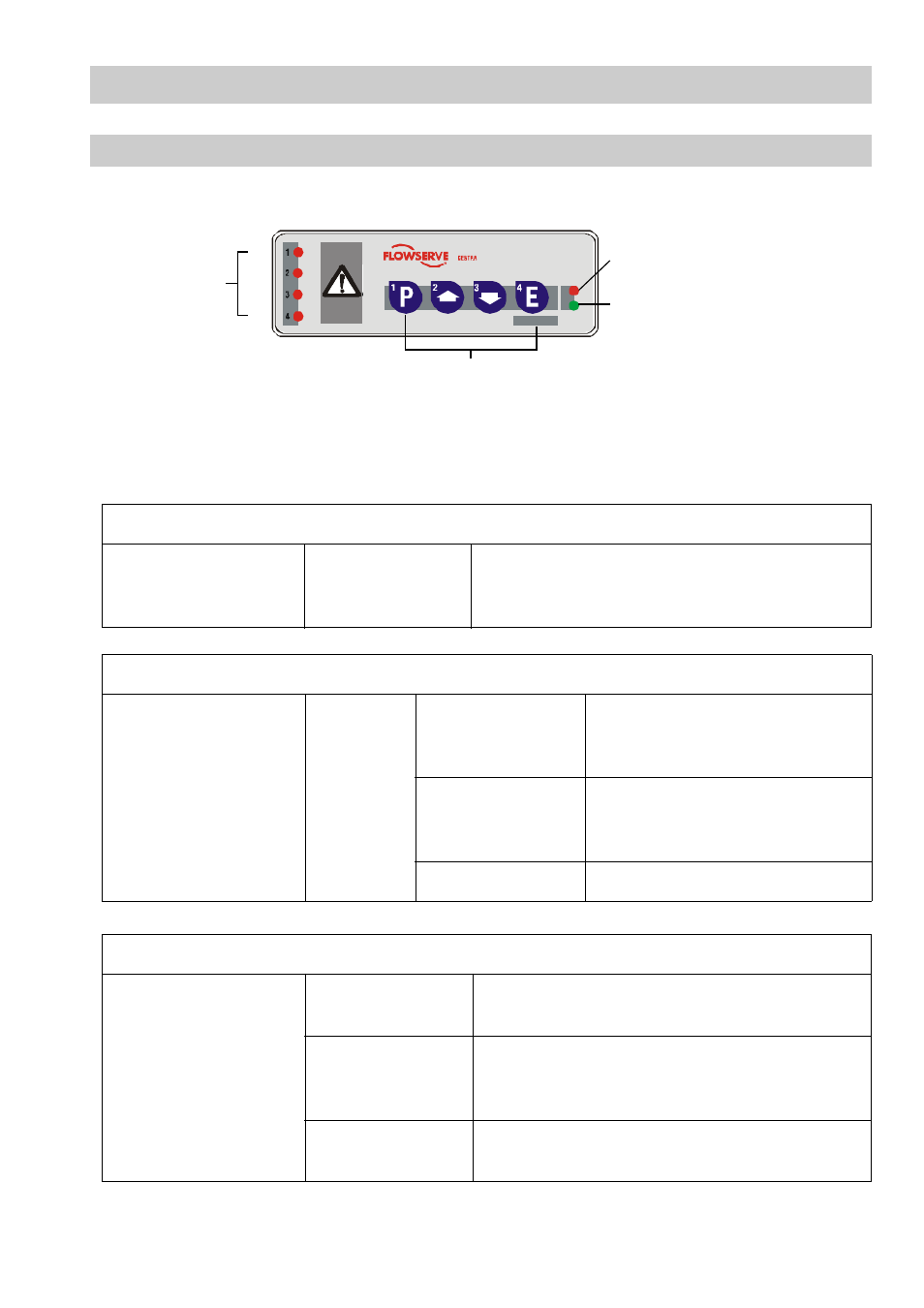

Systematische Fehlersuche bei Systemstörungen
Fortsetzung
Zuordnung Signal LED / Taste / Gerät:
LED 1 / Taste 1: Begrenzer 1 (z.B. Niveauelektrode NRG 1x-40, Niedrigwasser NW)
LED 2 / Taste 2: Begrenzer 2 (z.B. Niveauelektrode NRG 1x-40, Niedrigwasser NW)
LED 3 / Taste 3: Begrenzer 3 (z.B. Niveauelektrode NRG 1x-41.1, Hochwasser HW)
LED 4 / Taste 4: Begrenzer 4 (z.B. Temperaturtransmitter TRV 5-40, Temperatur MAX)
Anzeige Systemstörungen Begrenzer 1 – 4
Begrenzer 1–4,
einer oder mehrere
in seiner Funktion gestört LED 1, 2, 3, 4,
eine oder mehrere
blinken langsam Ausgangskontakte öffnen unverzögert.
Signalausgang taktet.
Fehleranalyse Systemstörungen Begrenzer 1 – 4
Begrenzer 1 - 4,
einer oder mehrere
in seiner Funktion gestört.
LED 1, 2, 3, 4, eine
oder mehrere blinken
langsam Zugehörige
Taste
(Taste 1, 2,
3 oder 4)
drücken
und gedrückt
halten LED 1 blinkt langsam Kommunikation zwischen Begrenzer
und Steuergerät gestört,
HF-Störungen
LED 2 und 3 blinken
langsam Temperatur im Anschlussgehäuse
der Elektrode bzw. im Temperatur-
transmitter zu hoch
LED 3 blinkt langsam Messwertaufnehmer defekt.
Fehleranalyse Systemstörungen Steuergerät
LED Bus-Status
blinkt langsam Fehlerhafte Kommunikation im CAN-Bus System. HF-
Störungen.
Steuergerät
Funktion gestört LED Bus-Status
leuchtet Steuergerät defekt.
Ausgangskontakte öffnen unverzögert.
Signalausgang taktet.
LED Netzkontrolle
blinkt langsam Busversorgungsspannung kleiner 18V.
GESTRA
NRS 1-40
GESTRA
NRS 1-40.1
TEST
Signal
LED
Fehlermeldung Steuergerät
und Bus Status LED
Netzkontroll-LED
Bedientastatur
L1
L2
L3
L4
Fig. 8
