Seite 28
26

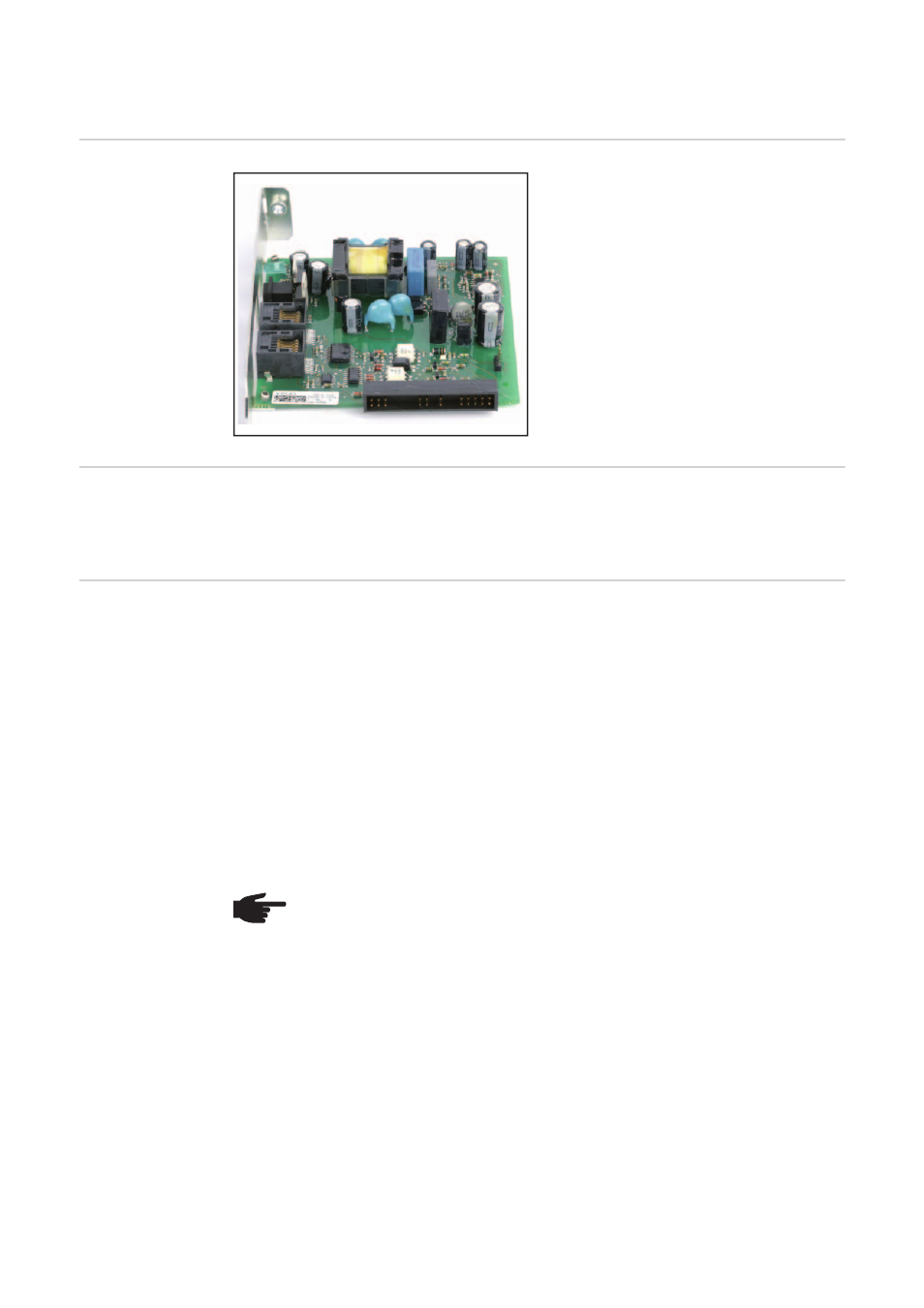

Fronius Com Card
Allgemeines
Die Fronius Com Cards ermöglichen die
Datenanbindung eines Wechselrichters an
das Fronius Solar Net und die damit ver-
bundenen DATCOM Komponenten. Aus
diesem Grund sind die Fronius Com Cards
nur als Steckkarten erhältlich.
In jedem Wechselrichter ist eine Fronius
Com Card erforderlich.
Anschlüsse
Die Fronius Com Card verfügt über zwei RS 422-Schnittstellen zur Datenübertragung
-
Eingang Datenkommunikation „IN“
-
Ausgang Datenkommunikation „OUT“
Fronius Com
Card zur Strom-
versorgung
Die Fronius Com Cards sind für die Stromversorgung der DATCOM Komponenten zustän-
dig. Hierfür sind die Fronius Com Cards mit einem integrierten Netzteil ausgestattet. Das
integrierte Netzteil einer solchen Fronius Com Card wird über spezielle Kontakte im Steck-
platz gespeist. Diese Kontakte führen auch dann Netzspannung, wenn kein Netz-Einspei-
sebetrieb stattfindet. Eine Fronius Com Card mit integriertem Netzteil kann drei zusätzliche
DATCOM Komponenten mitversorgen, oder eine weitere DATCOM Komponente, wenn
sich darunter ein Datalogger Web befindet.
Jede DATCOM Komponente verfügt über eine LED, die durch grünes Leuchten eine aus-
reichende Stromversorgung anzeigt. Bei den hier beschriebenen Fronius Com Cards sig-
nalisiert das grüne Leuchten die Funktion des integrierten Netzteiles.
Ist dies nicht der Fall, können folgende Fehler vorliegen:
-
Die Fronius Com Card ist nicht richtig eingesetzt.
-
Der Wechselrichter ist AC-seitig nicht angeschlossen.
-
In den Verbindungskabeln zu den anderen Systemkomponenten befindet sich ein
Kurzschluss.
-
Die Fronius Com Card muss mehr als drei DATCOM Komponenten versorgen.
Werden zuviele DATCOM Komponenten von einer Fronius Com Card versorgt, wie folgt
vorgehen:
-
Ein Stecker-Netzgerät an eine DATCOM Komponente anstecken, bei der die grüne
LED nicht leuchtet.
WICHTIG! Das Versorgen zusätzlicher DATCOM Komponenten funktioniert auch, wenn
sich diese in einem anderen Wechselrichter oder in einem externen Gehäuse befinden.
HINWEIS! Ist eine Fronius Com Card eingesetzt und der Wechselrichter AC-sei-
tig angeschlossen, muss spätestens nach 10 s die grüne LED leuchten.
