Die Anspeisung der Fronius Signal Card erfolgt über die DC-Versorgung
des Wechselrichters. An den Klemmen des Relais angeschlossene Ver-
braucher (z.B. Signaleinrichtungen) werden jedoch nicht mitversorgt.
Wird ein Service-Code angezeigt, reagiert die Fronius Signal Card gemäß
Beschreibung der dauerhaften und temporären Service-Codes. Das Re-
lais schließt, und bei entsprechender Jumper-Einstellung ertönt der Sum-
mer. Das Relais bleibt solange geschlossen, bis
- Am Wechselrichter eine Taste gedrückt wird
- Oder ein Trennen und erneutes Zuschalten der DC-Versorgung erfolgt
Das Relais ist von der Versorgung der Fronius Signal Card und der Elek-
tronik galvanisch getrennt (potentialfreier Kontakt). Eine eigenständige
Versorgung der angeschlossenen Verbraucher ist daher erforderlich.
Versorgung
Wichtig! Erst eine erneutes Zuschalten der DC-Versorgung setzt das
Relais in die Ausgangsposition zurück.
Es kann daher vorkommen, dass das Relais auch nach Verlust der DC-
Spannung (Abends) geschaltet bleibt. Daher empfehlen wir den Einbau
eines EIN/AUS Schalters.
Stromversorgung
DC-Versor-
gung

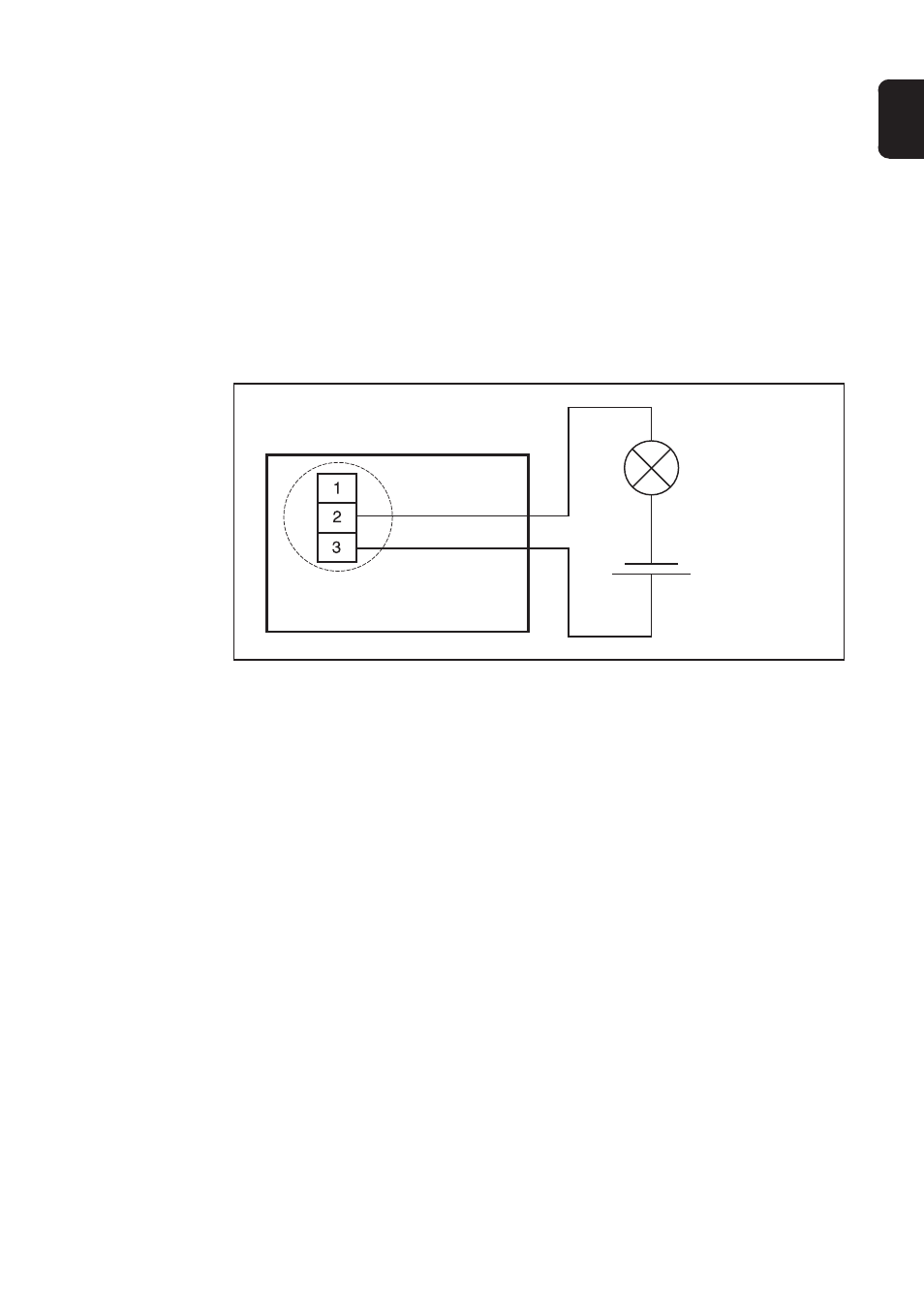

Relais als
potentialfreier
Kontakt
Betrieb
Allgemeines
Besonderhei-
ten
