Fronius Signal Card Benutzerhandbuch
Seite 8
6

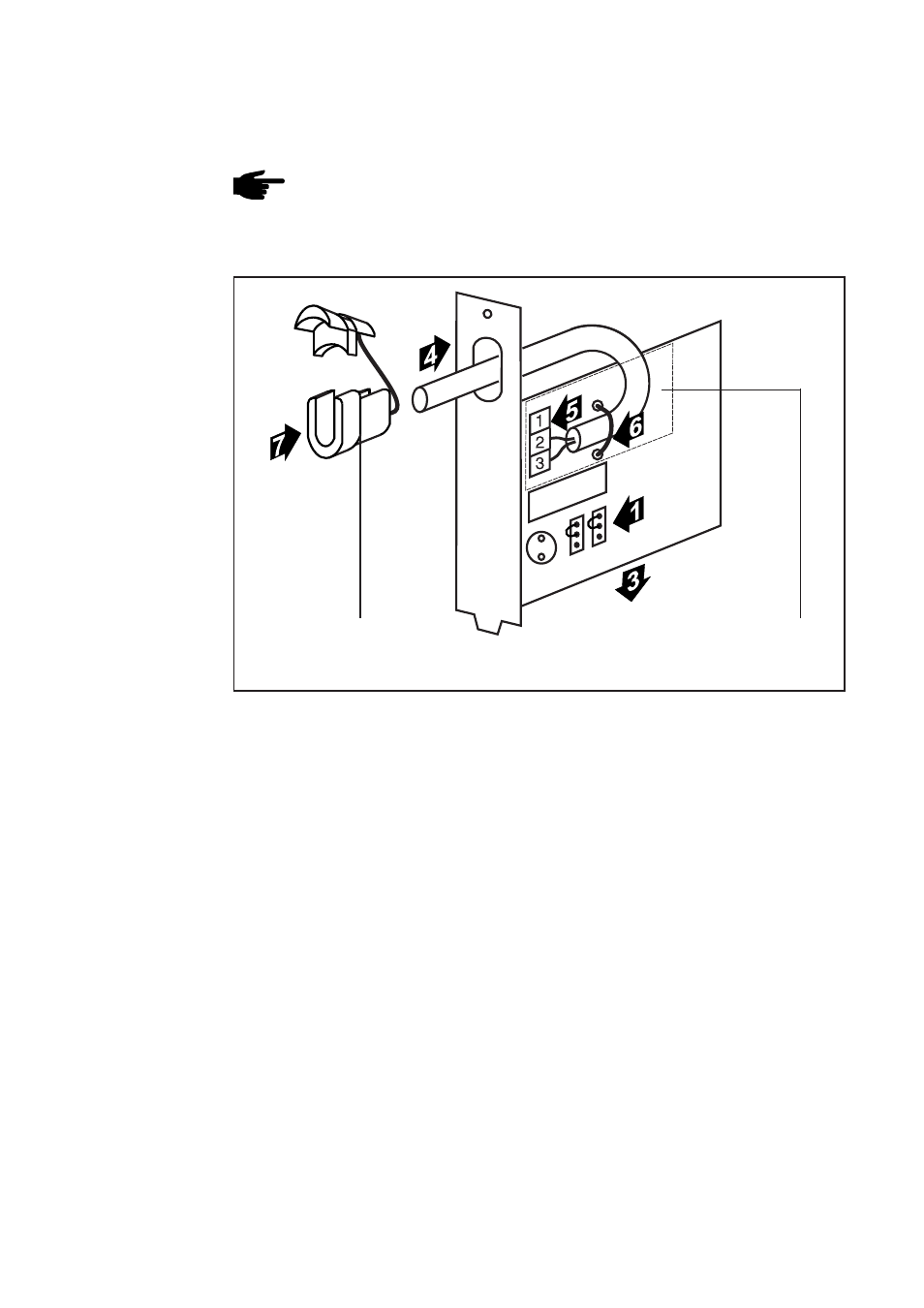

1.
Jumper nach Wunsch setzen (siehe Kapitel „Jumper“)
Nur bei Fronius IG:
Wichtig! Achten Sie bei der Auswahl des Steckplatzes darauf, dass sich
rechts von der Fronius Signal Card keine weiteren Steckkarten befinden,
damit Sie mit dem Schraubendreher komfortablen Zugriff auf die Klemme
haben. Sollte dies nicht möglich sein, führen Sie alle anderen Arbeits-
schritte zuerst aus und stecken Sie die Fronius Signal Card erst nach
Arbeitsschritt 6 ein.
2.
Nur bei Fronius IG: Abdeckblech an einem der Steckplätze entfernen
3.
Fronius Signal Card einstecken und mittels Schraube fixieren
4.
Anschlusskabel durch das Langloch am Anschlussblech der Fronius
Signal Card führen
5.
Anschlusskabel an der Fronius Signal Card anklemmen (siehe Kapi-
tel „Stromkreis anschließen“)
6.
Anschlusskabel mittels mitgeliefertem Kabelbinder im Klemmbereich
fixieren
7.
Zugentlastung ansetzen und in die Öffnung drücken
8.
Anschlussbereich schließen
Zugentlastung unbedingt
verwenden!
Anschlusskabel innerhalb des einge-
zeichneten Bereiches verlegen!
Fronius Signal
Card installie-
ren
Bei der Installation wie folgt vorgehen:
-
AC und DC freischalten
-
Anschlussbereich des Wechselrichter öffnen
HINWEIS! Beim Verlegen der Anschlusskabel darauf achten, dass
die Kabel keine elektronischen Bauteile oder Kanten berühren. Die
Kabel gemäß Abbildung in Form einer großräumigen Schleife
führen.
