Montage
G&D RackConsole 17HR · 5
Montage

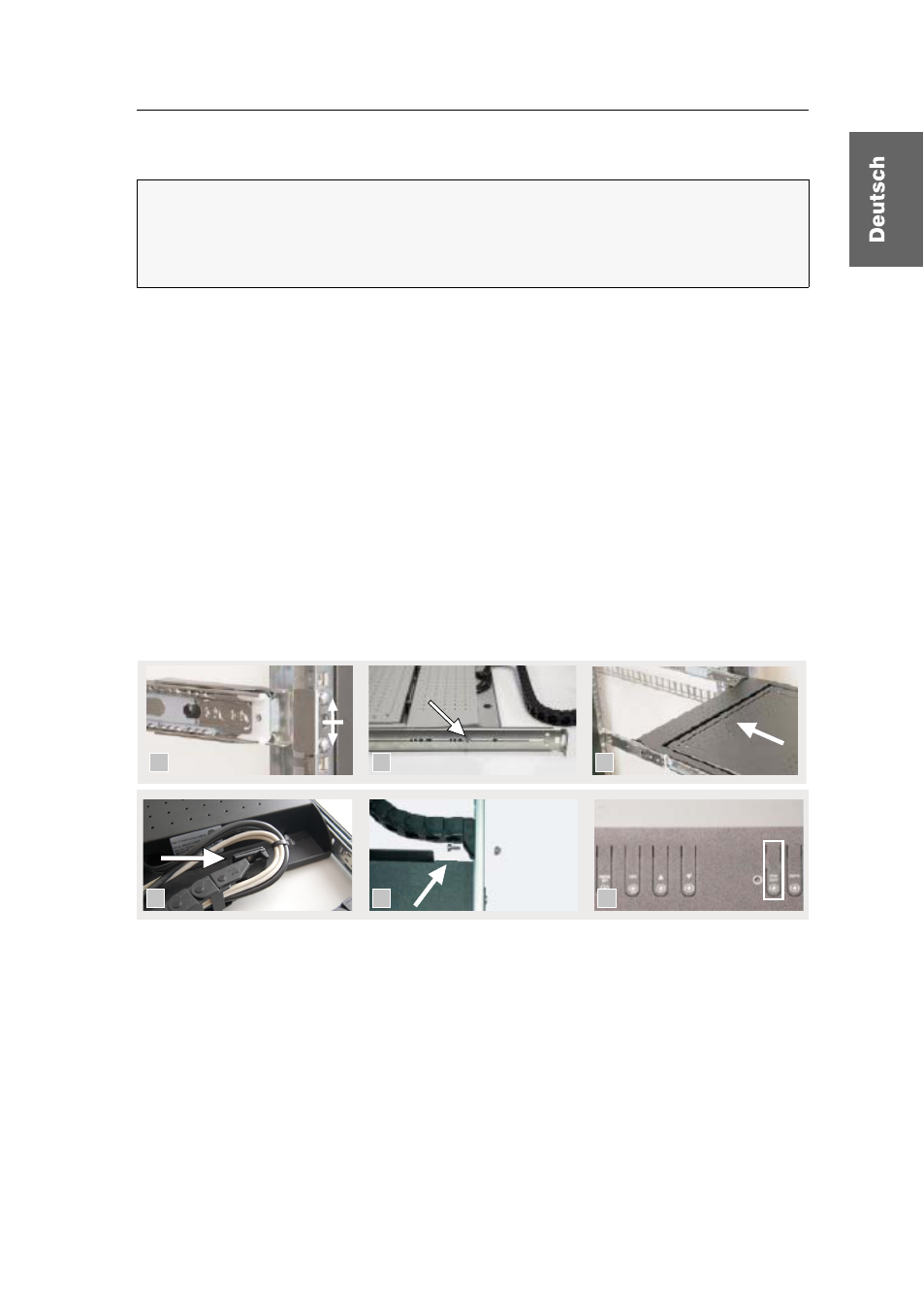

So montieren Sie die TFT-Schublade:
1. Positionieren Sie die Käfigmuttern.
2. Verschrauben Sie die vormontierte Teleskopschiene, und richten Sie diese mittig
zum HE-Maß aus (Bild 1).
3. Lockern Sie die Schrauben am hinteren Winkel (Bild 2).
4. Montieren Sie die Einbauschienen im Schrank.
5. Ziehen Sie den Mittelteil der Schiene ganz aus, und schieben Sie die Schublade
in die Teleskopschienen (Bild 3).
6. Schieben Sie die Energiekette vorne in die Schnellbefestigung bis diese einrastet
(Bild 4).
7. Verschrauben Sie die Energiekette hinten an der Schiene (Bild 5).
8. Stecken und verlegen Sie die Kabel.
WICHTIG:
Montieren Sie die TFT-Schublade nur in geeigneten Rechner-/Server-
schränken in sauberer, trockener Umgebung!
Prüfen Sie vor Inbetriebnahme alle Anschlüsse und Kabel auf ordnungsgemäße
Verlegung!
