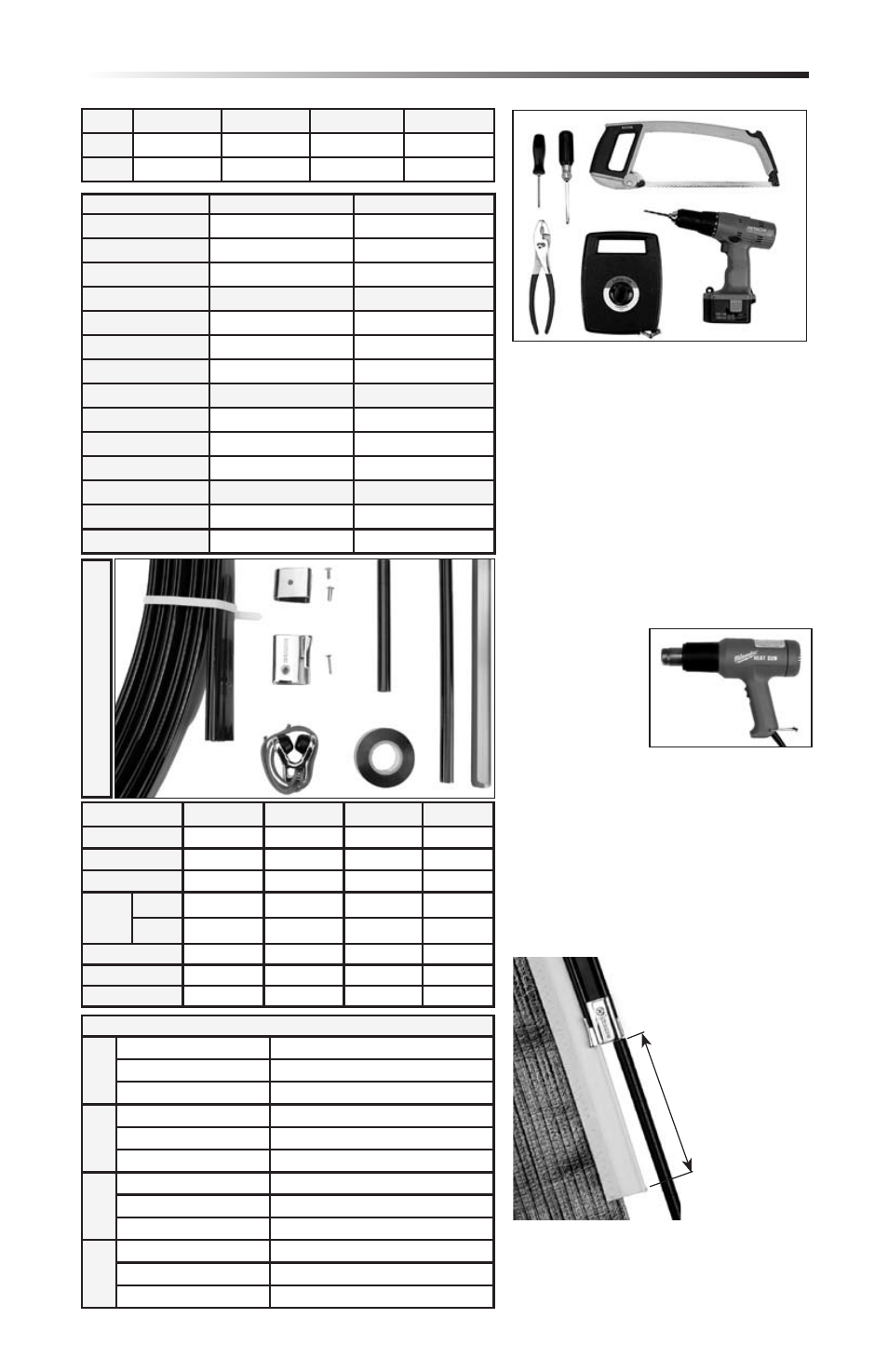

Seite 2
2
Carbo Racing Foil Typ 0, 1, 2, 3
05/04/09
Erforderlich
Phillips Schraubendreher
Schraubendreher m Klinge
Metall-Säge
Kombi-Zange
Kurzes Messband
Bohrmaschine mit 3/16"
(5mm) Bohrer oder 1/4"
(6mm) (nur Typ 3)
Empfohlen
Heissluft-
Pistole, bei
kaltem Wetter
Segel Daten
Typ
Liekband
#0 #5–5/32" (4mm)
#1 #6–3/16" (5mm)
#2 #6–3/16" (5mm)
#3 #6–3/16 (5 mm)
#7–7/32" (6mm)
Vor-Montage
Werkzeug
Empfohlene Höhe über Deck:
Einfädler: 110cm
Vorfädler: 76cm
Liekband muss
bei gesetztem
Segel 15-25 cm
unter dem
Einfädler
herausragen.
6-10"
(15-25cm)
Beschreibung
Typ 0
Typ 1
Typ 2
Typ 3
Profil
H-37931B H-36315B H-37820B H-41360
Trimm Kappe
H-37932B H-34427B H-37833B H-41337
Einfädler
H-37934C H-34394C H-37838C H-41315
Ab
st
an
d-
Hü
lse oben
H-37935A H-34433A H-37879A H-41339
unten
H-37936A H-34432A H-37880A H-41338
Vor-Fädler
7006
7006
7006
7006
PVC Band
HCP1748
HCP1748
HCP1748 HCP1748
Scheuer-Schutz 7000.30
7001.30
7002.30
—
Typ 0
Profil Länge
Max. Vorstag
7000.9 m
29'6" (9m)
32' 9" (10m)
7000.12 m
39' 4" (12m)
42' 8" (13 m)
7000.15 m
49' 2" (15m)
52' 6"(16m)
Typ 1
Profil Länge
Max. Vorstag
7001.12 m
39'4" (12m)
42' 8" (13m)
7001.16 m
52' 6" (16m)
55' 9" (17 m)
7001.20 m
65' 7" (20m)
68' 11"(21m)
Typ 2
Profil Länge
Max. Vorstag
7002.16 m
52'6" (16m)
56'6" (17.2m)
7002.20 m
65'7" (20m)
69'7" (21.1m)
7002.24 m
78'9" (24m)
82'9" (25.2m)
Typ 3
Profil Länge
Max. Vorstag
7003.24 m
78' 8-1/2" (24 m)
82' 8" (25.2 m)
7003.28 m
91' 10" (28 m)
95' 9" (29.2 m)
Max
Typ 0
Typ 1
Typ 2
Typ 3
Draht 1/4" (6mm) 5/16" (8mm) 3/8" (10mm) 7/16" (11mm)
Rod -10 (6.35mm) -17 (8.38mm) -25 (10.31mm) -30 (11.1mm)
Mass Kontrolle
Schrauben
Ty
p
0
HFS1048
6-32x.375 Flach-Rundkopf Schraube
HFS1049
6-32x.375 Zylinder-Mutter
HFS699
6-32x.625 Flachkopf Schraube
Ty
p
1
HFS1048
6-32x.375 Flach-Rundkopf Schraube
HFS1049
6-32x.375 Zylinder-Mutter
HFS1047
6-32x.75 Flachkopf Schraube
Ty
p
2
HFS1094
6-32x.5 Flach-Rundkopf Schraube
HFS1049
6-32x.375 Zylinder-Mutter
HFS1093
6-32x.875 Flachkopf Schraube
Ty
p
3
HFS347
8-32x.5 Flach-Rundkopf Schraube
HFS1139
8-32x.5 Zylinder-Mutter
HFS1138
8x32x1 Flachkopf Schraube
W
erkzeug
