HiTi P510K Benutzerhandbuch
P510K betriebsbereit machen

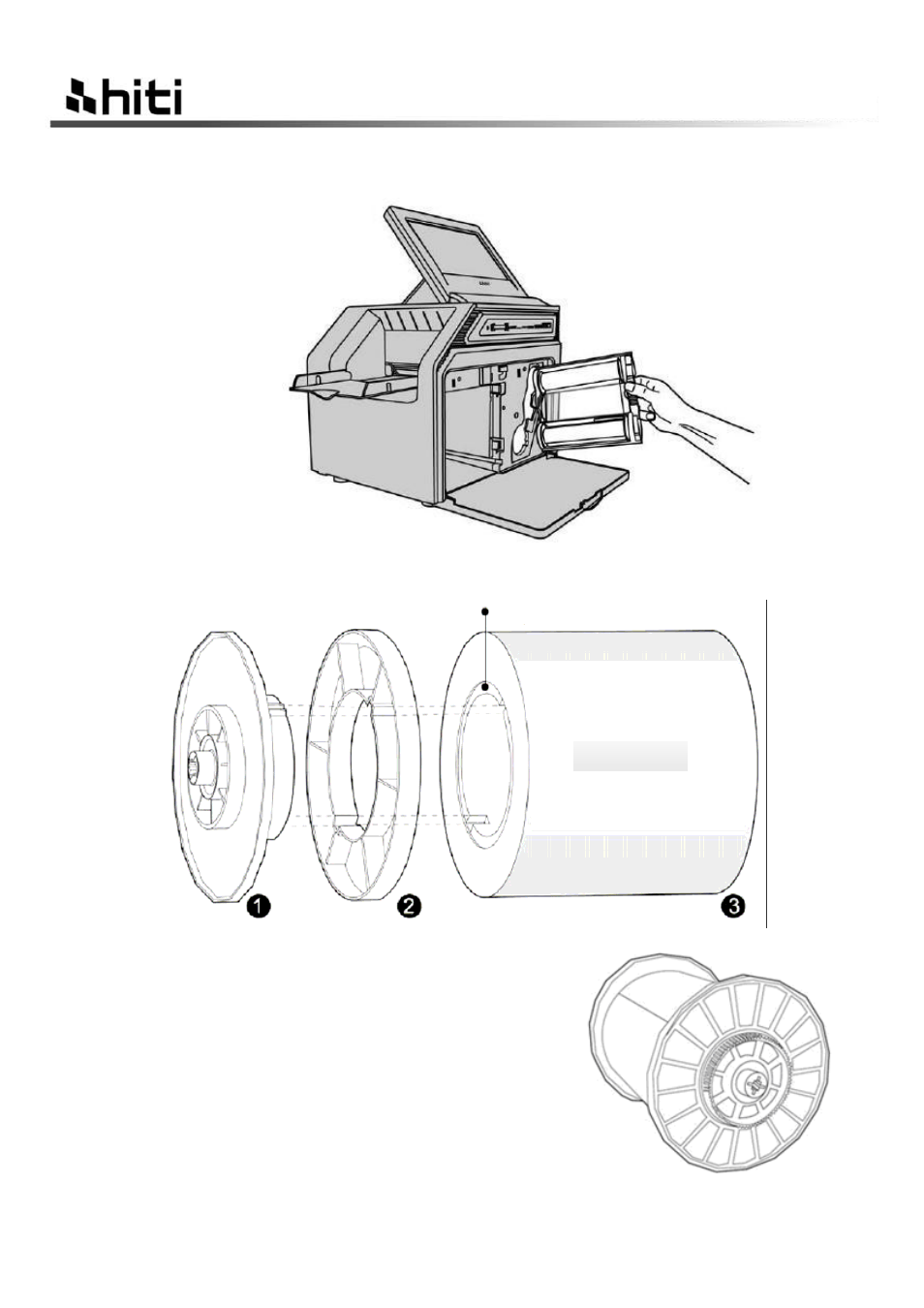

Bandkassette einlegen
Papierbox einlegen
a.Papierrolle und Flansch zusammensetzen
➊
= Flansch (zweifarbig)
➋
= Abstandshalter (nur für 5 x 7-Papierrollen erforderlich)
➌
= Papierrolle
Beim Zusammensetzen installieren Sie zunächst die Abstandshalter im
grünen und orangefarbenen Papierflansch, falls Sie 5 x 7-Papierrollen
verwenden. Die beiden Abstandshalter sind identisch.
Setzen Sie die Kerbe des Papierflansch an derjenigen der Papierträgerrolle
an. Eine Seite der Papierträgerrolle besitzt 2, die andere 3 Kerben.
Papierinnenrolle
Papierrolle
(Nach dem Zusammensetzen)
