HiTi P510K manuale d'uso
Preparare la stampante alla stampa

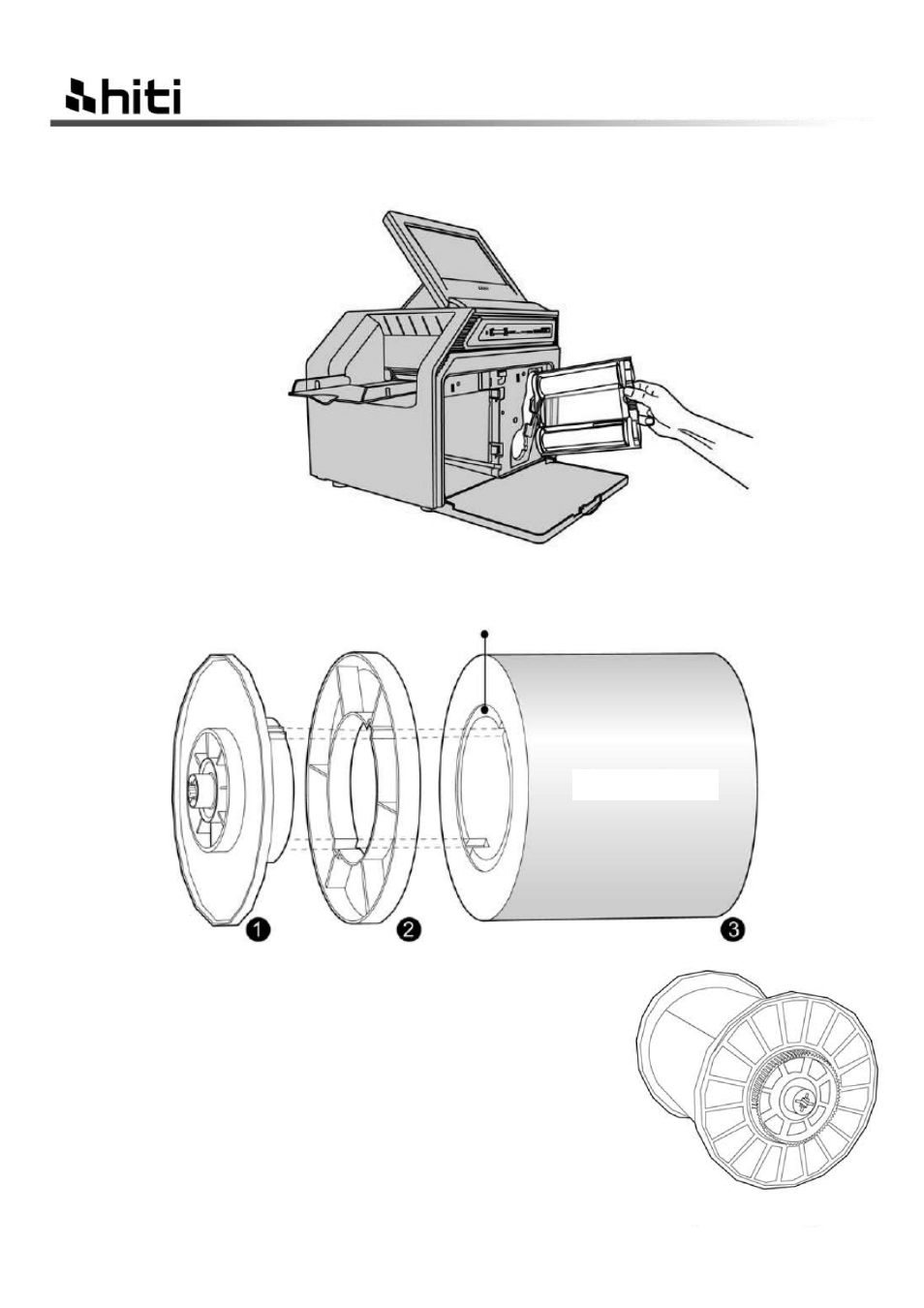

Installazione della cartuccia a nastro
Installazione del cassetto per la carta
a. Assemblaggio del rotolo di carta e della flangia
➊
= Flangia (due colori)
➋
= Distanziatore (necessario solo quando si installano rotoli di carta da 5x7)
➌
= Rotolo di carta
Dopo l’assemblaggio, installare i distanziatori della flangia (verde) e nella flangia
(arancione) quando
si installano rotoli di carta da 5x7 . I due distanziatori sono identici.
Fare combaciare la tacca sulla flangia a quella dell’anima. Notare che n lato dell’anima
ha 2 tacche, mentre l’altro ne ha 3.
Anima
Rotolo di carta
(Dopo l’assemblaggio)
