INBETRIEBNAHME
Schließen Sie das Schlachpaket an den Brenner an
ቤ
1. Leiten Sie das Brennerschlauchpaket an den Brenner, und nehmen Sie folgende Anschlüsse vor (Abb. 3-6):
• Schließen Sie den schwarzen Draht an die Pilotlichtbogenanschlußstelle an.
• Schließen Sie den weißen Draht an den weißen Elektrodendraht an.
• Schließen Sie den Sekundärgasschlauch (blau) an die mittellange Kupferrohrleitung an.
• Schließen Sie den Plasmagasschlauch (rot) an die kürzeste Kupferrohrleitung an.
• Schließen Sie den Sensor „Brennerkappe aufgeschraubt“ Gasschlauch (grau) an die längste
Kupferrohrleitung an (Linksgewinde).
2. Montieren Sie den Brenner. Siehe Brennerausrichtung am Ende dieses Abschnittes.
Plasmagasschlauch
(rot)
Sensor „Brennerkappe
aufgeschraubt“ Gasschlauch
(grau) links
Sekundärgasschlauch
(blau)
Weißer Draht
Schwarzer Draht
Pilotlichtbogenan-
schlußstelle (+)
Elektrode (-)
Weißer Draht

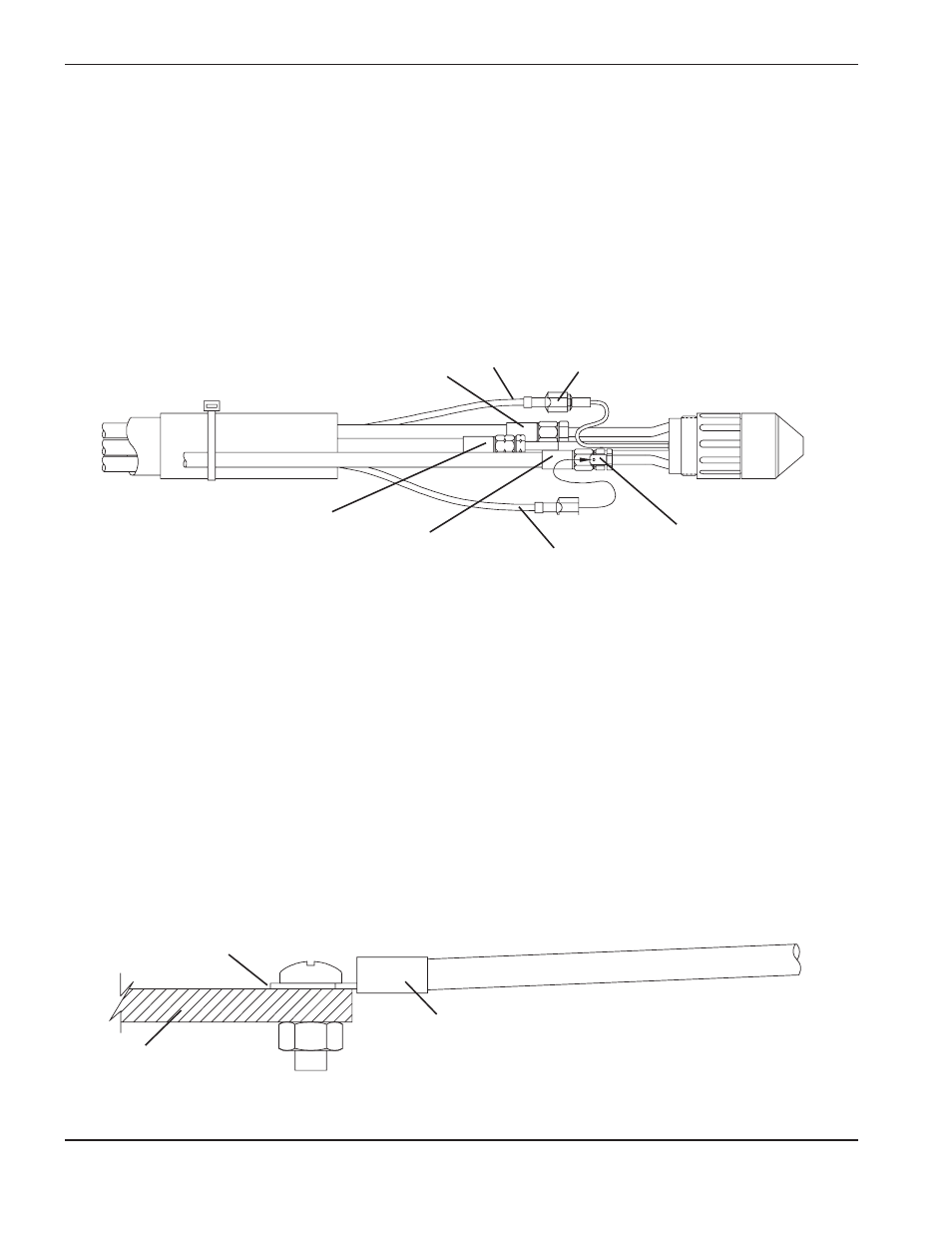

Abbildung 3-6 Kabelsatzanschlüsse an den Brenner
Arbeitstisch
Stellen Sie einen guten Metall-auf-
Metall-Kontakt her.
Werkstückkabel
Schließen Sie das Werkstückkabel an den Arbeitstisch
ቦ
an.
1. Leiten Sie das Werkstückkabel an den Arbeitstisch (Abb. 3-7).
2. Befestigen Sie das Werkstückkabel an den Arbeitstisch. Stellen Sie einen guten Metall-auf-Metall-Kontakt her.
Schließen Sie den Schutzleiter zwischen der Plasmagasventilbaugruppe und dem
Arbeitstisch an
ብ
1. Befestigen Sie den 18 AWG (1,5 mm) Erdungsleiter (bereitgestellt vom Kunden) an die Bodenschraube auf der
Plasmaventilbaugruppe (Abb. 3-4).
2. Befestigen Sie das andere Ende an den Arbeitstisch. Stellen Sie einen guten Metall-auf-Metall Kontakt her.
Abbildung 3-7 Werkstückkabel-Anschluß an den Arbeitstisch
