ArcWriter
Betriebsanleitung
4-3
3
BEDIENUNG
Rückseite
• Zähler
Zeigt die kumulative Anzahl der Lichtbogenzündungen an.
• Stunden
Zeigt die kumulative Anzahl der Stunden an, die der Lichtbogen aktiv ist.
• Netzschalter
Ein / Aus. Versorgt / unterbricht die Netzversorgung zur Stromquelle und deren Kontrollschaltungen.
(Wird nicht bei 600 VAC-Einheiten eingesetzt.)
• Gas – Test / Betriebschalter
Ermöglicht dem Bediener, die Plasma- und Sekundärgas-Druckeinstellungen in dem TEST Modus
einzustellen.
• Plasmagasdruckregler
Regelt den Plasmagasdruck zur Stromquelle.
• Sekundärgasdruckregler mit Filter
Regelt den Sekundärgasdruck zur Stromquelle.

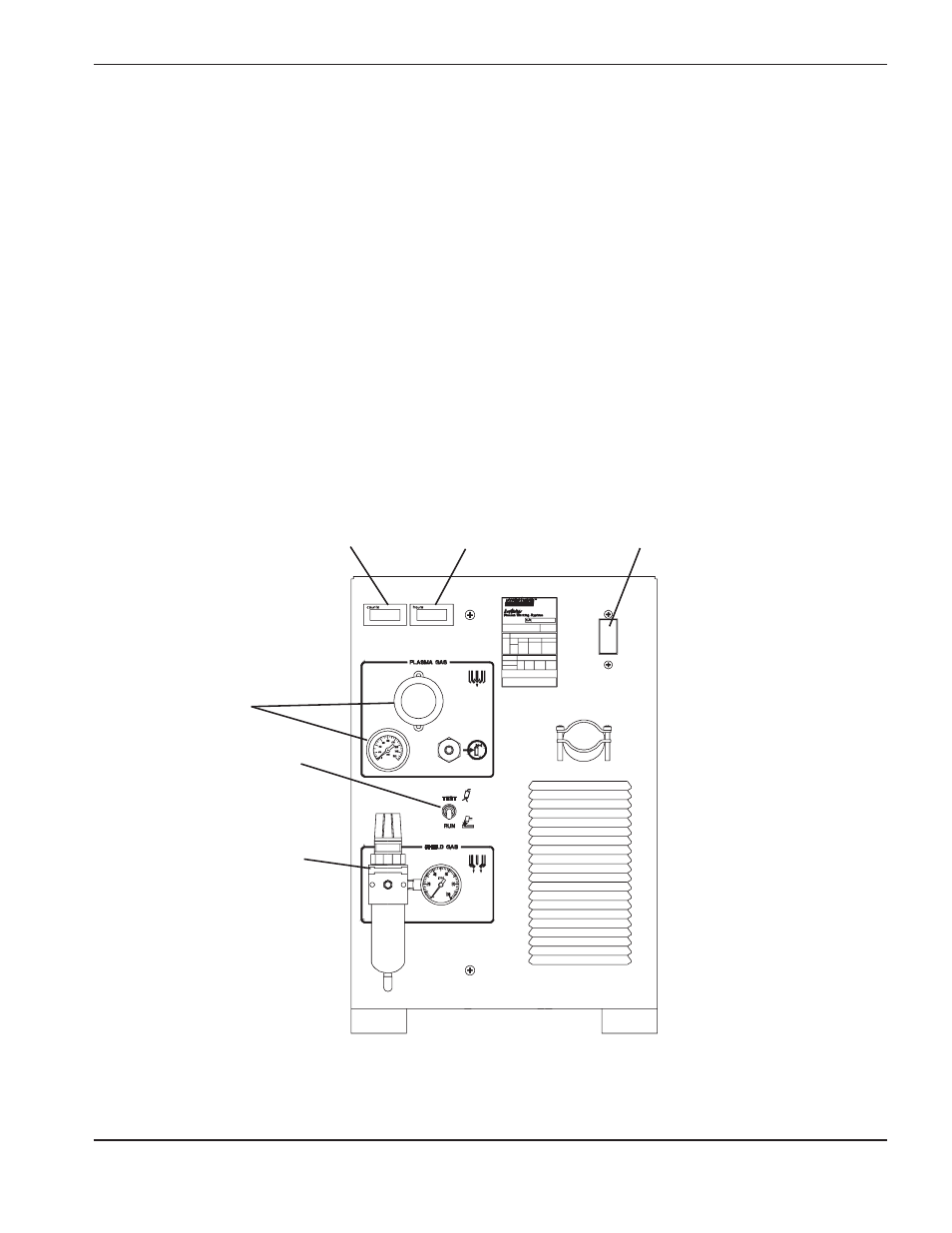

Abbildung 4-2
Regler und Anzeigen an der Rückseite
Zähler
Stunden
Gas – Test /
Betriebschalter
Plasmagasdruckregler Stellknopf
(Klemmutter ist dahinter)
Druckmeßgerät
Sekundärgasdruckregler mit Filter
Stellknopf (zum Lösen hochziehen)
Druckmeßgerät
Netzschalter
(Wird nicht bei 600 VAC-Einheiten eingesetzt.)
