Brennerkonfiguration
2-14
Duramax Retrofit Torch
Betriebsanleitung
3
5
6
2
7
1
3
5
6
4
7
Vorsicht:
Es handelt sich um Anschlüsse mit hohen
Stromstärken. Das richtige Drehmoment ist
kritisch.

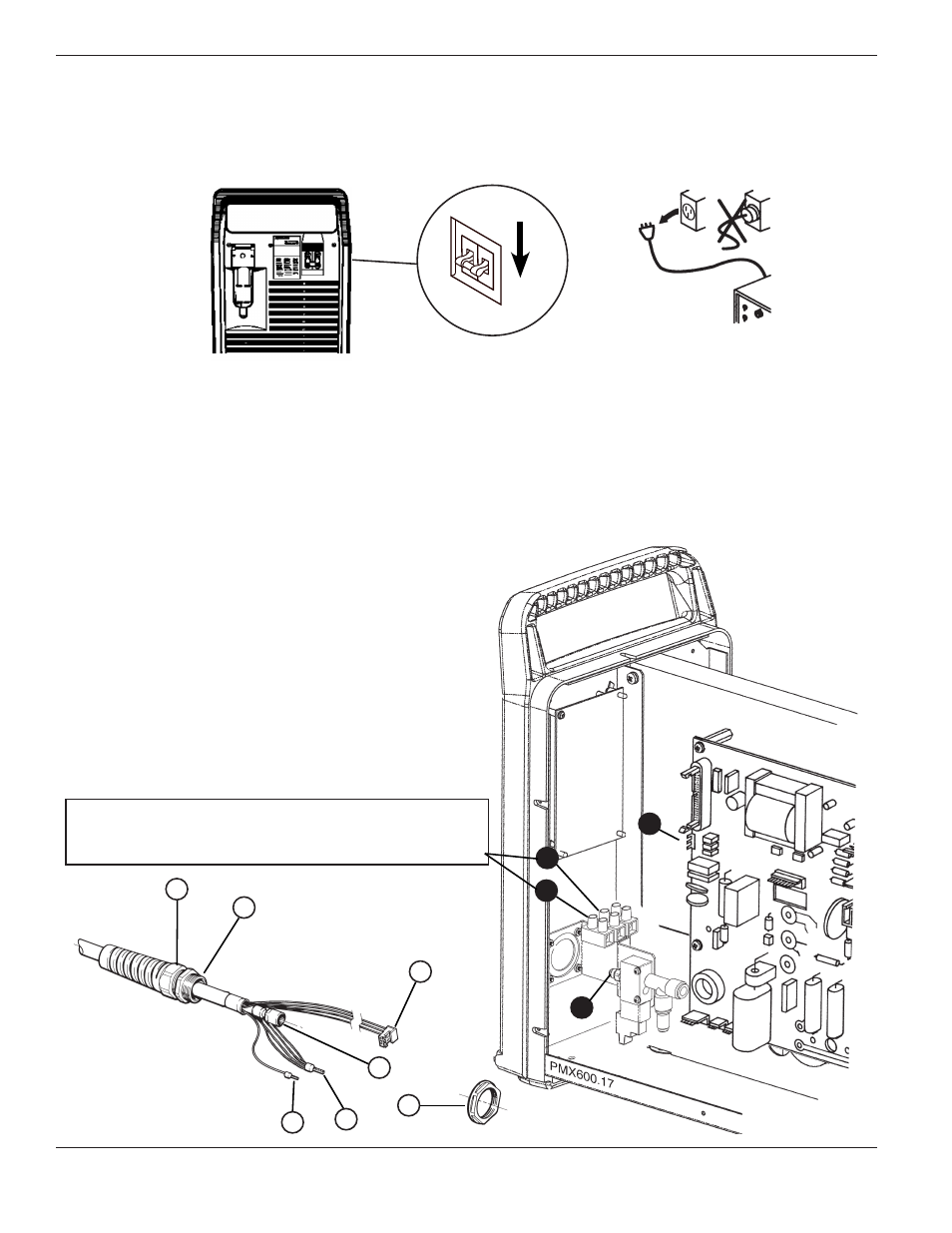

Brenner ohne Schnellkupplung – Powermax600 CE
1. Schalten Sie den Netzschalter AUS (OFF) und ziehen Sie Netzkabel aus der Netzsteckdose.
2. Trennen Sie den Gasversorgungsschlauch von der Stromquelle.
Vorsicht:
Ziehen Sie die Klemmschelle für die Zugentlastung (4) erst am Brennerschlauchpaket an, wenn die
Gasarmatur (3) festgezogen ist, da sonst der Gasanschluss undicht sein kann.
3. M
o
ntieren Sie die Zugentlastung (1) und sichern Sie sie mit der Mutter (2).
4. Dann den Anschluss anschließen und festziehen (3).
5. Ziehen Sie die Klemmschelle für die Zugentlastung (4) am Brennerschlauchpaket fest.
6. Schließen Sie die elektrischen Anschlüsse (5), (6) und (7)
an. Ziehen Sie die Schrauben an der Klemmenleiste auf
12 kg cm fest.
