BRENNERKONFIGURATION
Duramax Retrofit Torch
Betriebsanleitung
2-15
Das Duramax MRT
2
Brennerschlauchpaket wird mit einem beweglichen Anschlusskabel geliefert, damit der Ein-/Aus-Fern-
startschalter verwendet werden kann. Wenn Sie eine andere Ein-/Aus-Schalter-Konfiguration verwenden wollen, beachten
Sie bitte die Verdrahtung der Steckdose mit 3 Kontakten am beweglichen Anschlusskabel:

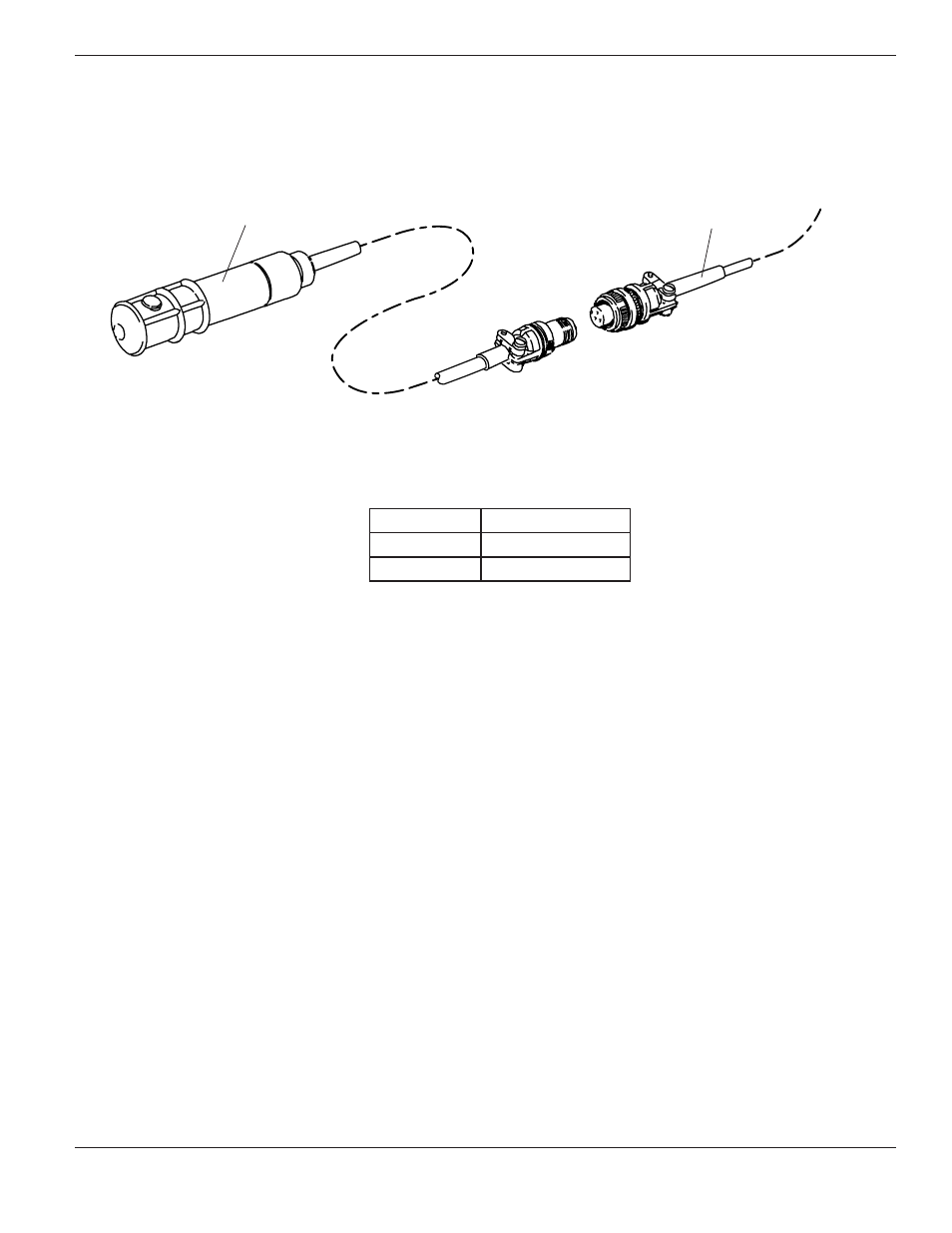

Anschluss des EIN-/AUS-Fernstartschalters
Kontakt A
Weißer Draht
Kontakt B
Nicht verwendet
Kontakt C
Schwarzer Draht
EIN-/AUS-
Fernstartschalter
Bewegliches Anschlusskabel
vom Maschinenbrenner-
Schlauchpaket
