Installation manual / Montageanleitung
WBC2 splice patch with Fibertray Spleissung/Rangierung mit Fibertray
Created by: FO R&D www.hubersuhner.com 3
DOC-0000385145 A
uncontrolled copy

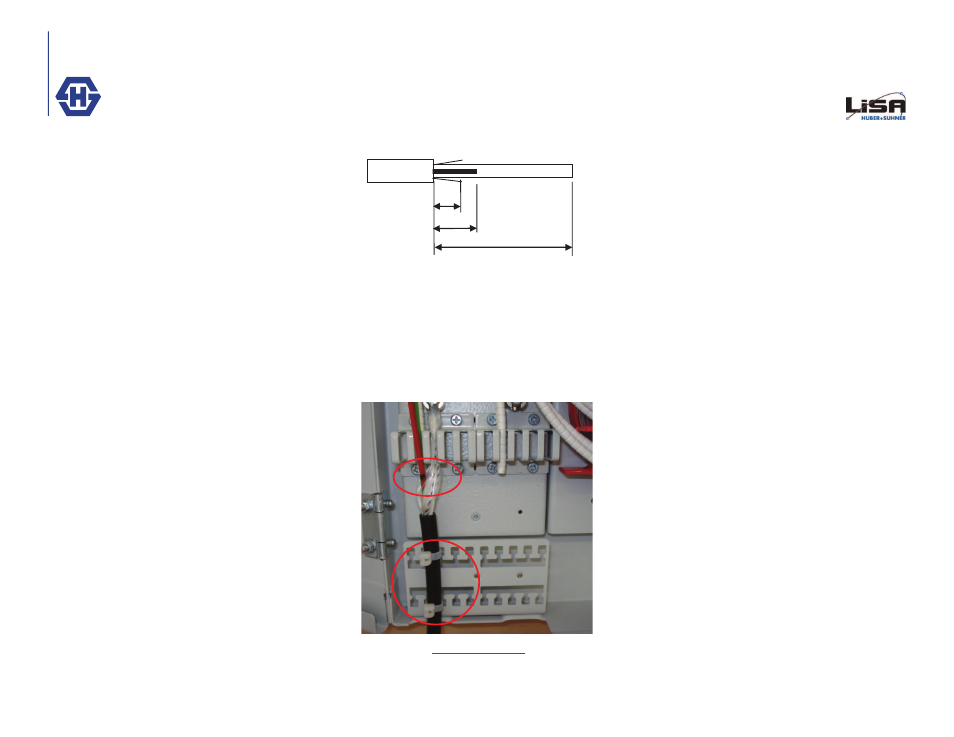

Isoliere das Kabel gemäss der Abbildung ab.
X: Kabel
Y: Zugentlastung A = 80 mm
Z: Bündeladern C = 3360 mm
N: Stützelement D = 80 mm
Cut the cable according the picture.
X: cable
Y: strength members A = 80 mm
Z: loose tubes C = 3360 mm
N: supporting element D = 80 mm
X
Y Z
A
D
C
N
Führe die Kabel auf der linken Seite des Gehäuses
ein.
Sichere die Kabel mit Kabelbinder (A) beim Kabe-
leingang.
Markiere die Bündeladern an der Position an welcher
die Miniflex-Schläuche beginnen (B). Put the cables on the left side into the box.
Secure the cable at the entry point with cable ties (A).
Mark the loose tubes at the conduits
start position (B) .
B
A
