Installation manual / Montageanleitung
Hinge adaption for different TrayUnits
Created by: FO R&D www.hubersuhner.com 2
DOC-0000408995_B
uncontrolled copy

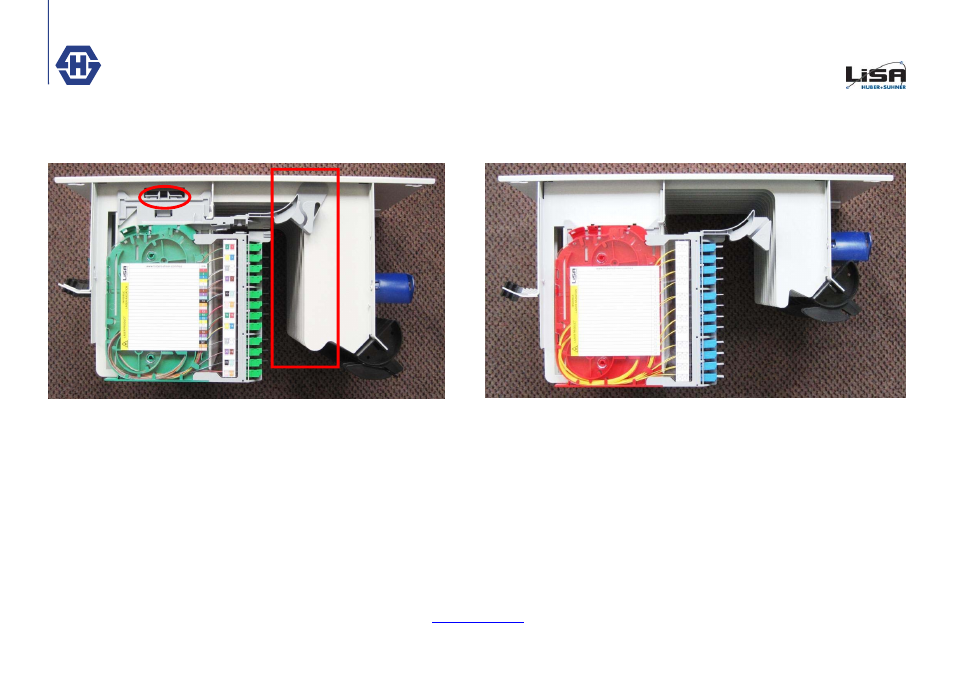

New Version / Neue Version Old Version / Alte Version
1.
2.
1. The Fiber Tray cassette snaps into the TrayUnit
2. The Patchcord arm is supported during the complete slide length
1. Das Fiber Tray schnappt oben in der Tray Unit ein
2. Der Patchcord Arm wird auf der gesamten Auszugslänge geführt
